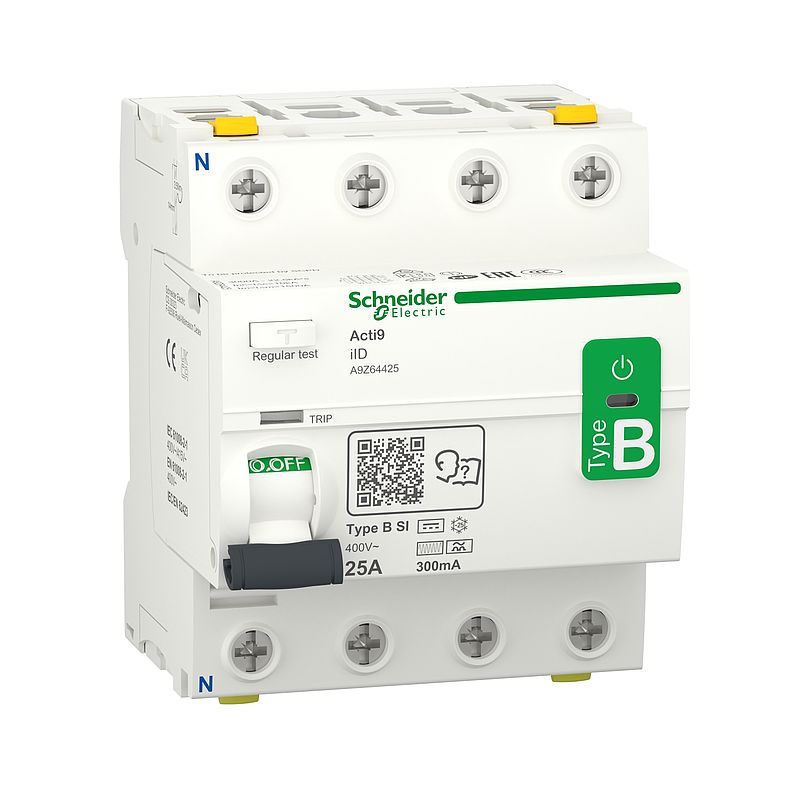

Fehlerstrom-Schutzschalter Allstromsensitiv iID, 4P, 25A, Typ B-SI, 300mA
A9Z64425
Materialpreisgruppe
: D2
907,00 EUR
EAN Code: 3606489502812
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Application Notes
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
How To Video
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (15)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Verteilungen: Kompatible Produkte
Verteilungen (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | iID |
| Geräteanwendung | Photovoltaik 3P-Drehzahlantrieb Aufzug |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 25 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ B-SI |
| Gütesiegel | VDE NF IMQ KEMA |
Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 Hz |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 A |
| Bedingter Bemessungs-Kurzschlussstrom | 10 kA |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige LED (grün) für Vorhandensein von Spannung Auslöseanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 88 mm |
| Breite | 72 mm |
| Tiefe | 79 mm |
| Produktgewicht | 415 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 15000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Anschlüsse - Klemmen | Doppelklemme Frontseite1…35 mm² fest Doppelklemme Frontseite1…25 mm² flexibel Doppelklemme Frontseite1…25 mm² flexibel mit Aderendhülse Doppelklemme Rückseite1…25 mm² fest Doppelklemme Rückseite1…16 mm² flexibel Doppelklemme Rückseite1…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig | Montage |
| Normen | IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 |
| Produktzertifizierungen | CCC |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3 kA entspricht EN/IEC 61008-1 |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 428,0 g |
| VPE 1 Höhe | 8,3 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 10,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 16,794 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
