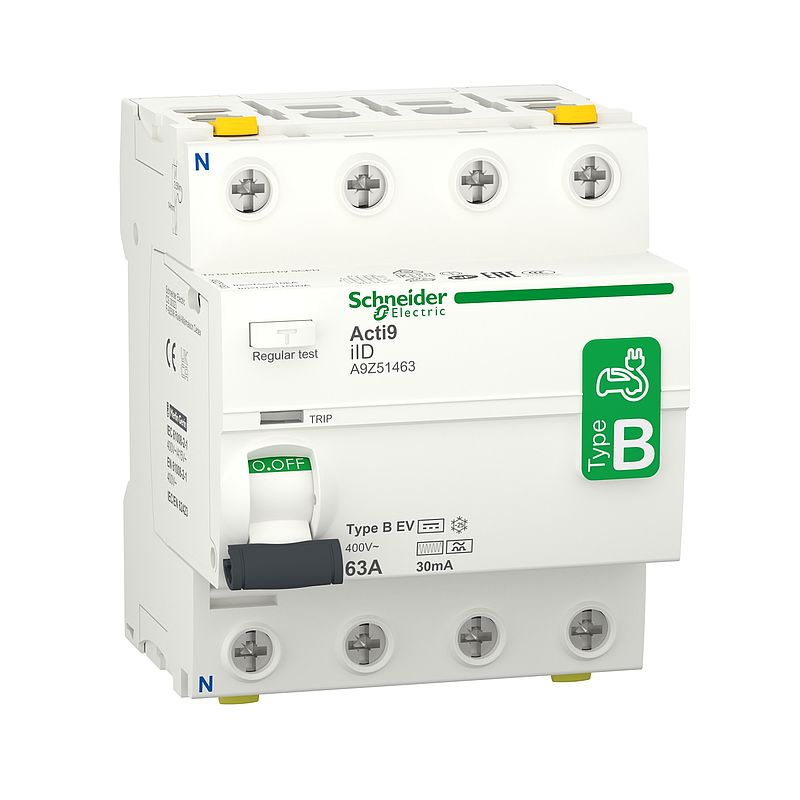

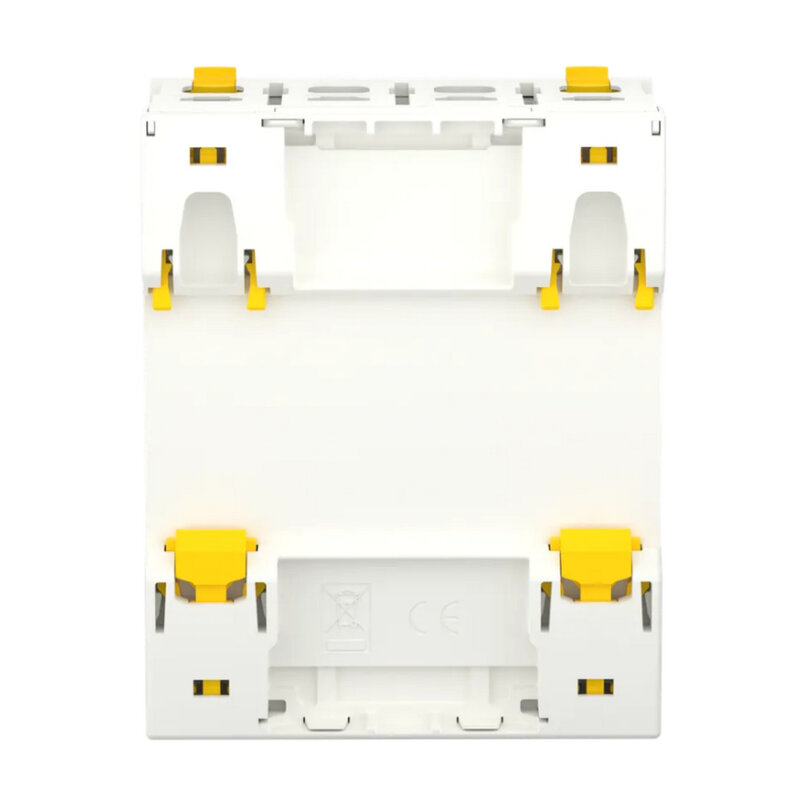

Fehlerstrom-Schutzschalter Elektroladestation iID, 4P, 63A, Typ B-EV, 30mA
A9Z51463
Materialpreisgruppe : D2
1.105,00 EUR
EAN Code: 3606489502805
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Konformitätserklärung | Download |
| Entsorgungsinformation | Download |
| Produktumweltprofil | Download |
| Broschüre | Download |
| Anwendungshinweise | Download |
| Gebrauchsanleitung | Download |
| How To Video | Video anzeigen |
| Zertifikat | Download |
| CAD | Download |
| Katalog | Download |
| Benutzerhandbuch | Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (11)Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (15)Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1): Kompatible Produkte
(6)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | iID |
| Geräteanwendung | Ladegerät für Elektrofahrzeuge |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 63 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 30 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ B-EV (Elektrofahrzeug) |
| Gütesiegel | VDE NF IMQ KEMA | Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 Hz |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 A |
| Bedingter Bemessungs-Kurzschlussstrom | 10 kA |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Kontaktstellungsanzeige | Ja |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | Auslöseanzeige ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 88 mm |
| Breite | 72 mm |
| Tiefe | 79 mm |
| Produktgewicht | 415 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 15000 Zyklen |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Anschlüsse - Klemmen | Doppelklemme Frontseite1…35 mm² fest Doppelklemme Frontseite1…25 mm² flexibel Doppelklemme Frontseite1…25 mm² flexibel mit Aderendhülse Doppelklemme Rückseite1…25 mm² fest Doppelklemme Rückseite1…16 mm² flexibel Doppelklemme Rückseite1…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig | Montage |
| Normen | IEC 61008-2-1 IEC/EN 62423 EN 61008-2-1 |
| Produktzertifizierungen | CCC KC |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Schutzart (IK) | IK05 |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | IV |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3 kA entspricht EN/IEC 61008-1 |
| Betriebshöhe | 0 - 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 451,0 g |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 10,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Gewicht | 12,619 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
