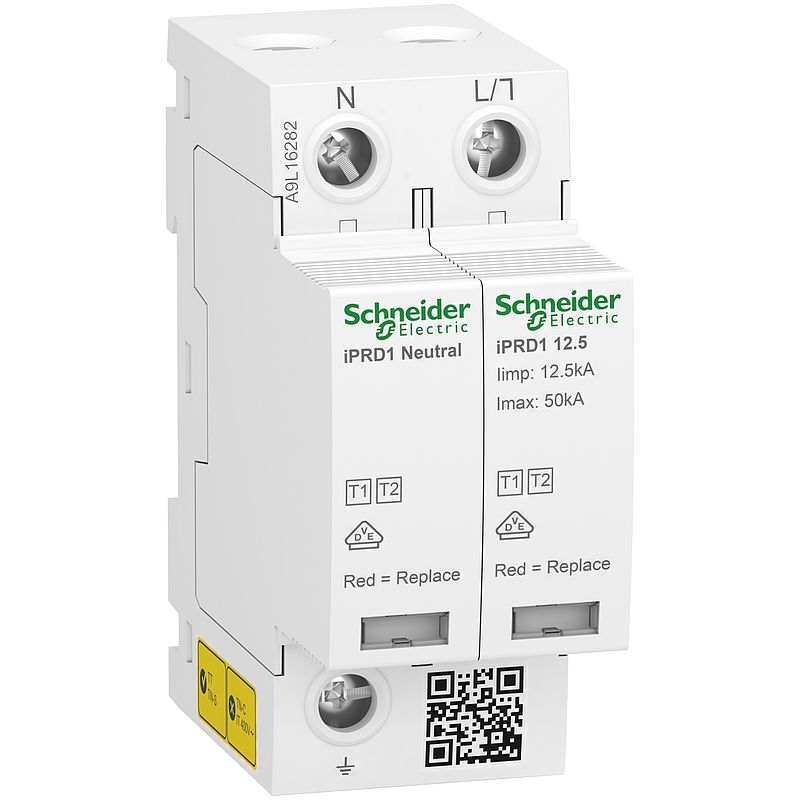

Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r, 1P+N, 230V AC, Imax 50kA, Fernmeldek.
A9L16282
Materialpreisgruppe
: D6
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
CAD
|
Download |
|
Broschüre
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti9 iPRD1 |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | iPRD1 12.5 |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Konformitätskennzeichen | CE EAC VDE |
| Beschreibung der Pole | 1P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TN-S TT |
| Baureihe | IPRD1 | Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 + 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC (± 10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | 20 kA |
| [Imax] max. Ableitstoßstrom | 50 kA |
| [Iimp] Blitzstoßstrom | Gleichtakt: 50 kA N/PE Differentialbetrieb: 12,5 kA L/N |
| [Uc] höchste Dauerspannung | Differentialbetrieb: 350 V L/N Gleichtakt: 255 V N/PE |
| [Up] Schutzpegel | <1,5 kV Typ 1 + 2 |
| Summenstrom | 0,003 mA N/PE |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 1200 V N/PE 200 ms sicherer Ausfallmodus |
| Max. netzseitiger Überstromschutz | Angeschlossene Sicherung gG 160 A 120 kA Standard Zugehöriger Trennschalter Compact NSX160E 80 A 25 kA Standard |
| Lokale Signalisierung | Betrieb: mechanische Anzeige (weiß) Ende der Lebensdauer: mechanische Anzeige (rot) |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 4 |
| Höhe | 89 mm |
| Breite | 36 mm |
| Tiefe | 69 mm |
| Produktgewicht | 290 g |
| Farbe | Weiß (RAL 9003) |
| Material | PA6 |
| Anschlüsse - Klemmen | Tunnelklemmen (Phase) 10…25 mm² flexibel Tunnelklemmen (Phase) 10…35 mm² fest Tunnelklemmen (Erde) 16…25 mm² flexibel Tunnelklemmen (Erde) 16…35 mm² fest |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Impulsstrom | 12,5 kA |
| Kompatibilitätscode | IPRD1 |
| Marktsegment | Gebäude Kleingewerbe |
Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Verschmutzungsgrad | 3 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 326,000 g |
| VPE 1 Höhe | 4,500 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 2,032 kg |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 27,500 cm |
| VPE 3 Art | S02 |
| VPE 3 Menge | 18 |
| VPE 3 Gewicht | 6,364 kg |
| VPE 3 Höhe | 15,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | A9614fa2-07f8-47d1-a2fe-e27b32003d8d |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | Product contains halogen above thresholds |
| Sustainable packaging | Nein |
| WEEE-Kennzeichnung | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
