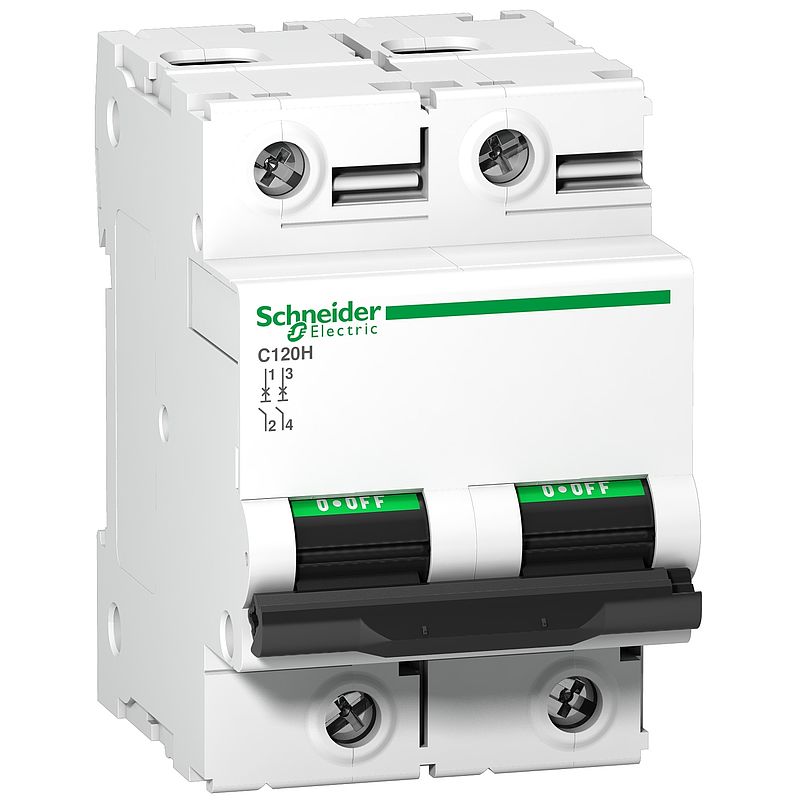

Leitungsschutzschalter C120H, 2P, 80A, C Charakteristik, 15kA

A9N18457

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat (ROHS/REACH) Download
Produktumweltprofil Download
Katalog Download
Zertifikat Download
CAD Download
Konformitätserklärung Download

Dieses Produkt ist kompatibel mit


Spezifikationen

Hauptmerkmale
BaureiheC120
BaureiheActi9
ProduktnameC120
Produkt- oder KomponententypLeitungsschutzschalter
Kurzbezeichnung des GerätsC120H
GeräteanwendungVerteilung
Beschreibung der Pole2P
Anzahl der geschützten Pole2
NeutralpositionLinks
[In] Bemessungsstrom80 A bei 30 °C
NetzwerktypAC
Auslöser-TechnologieThermomagnetisch
KurvenscheibeC
Ausschaltvermögen15000 A Icn bei 230-400 V AC 50/60 Hz entspricht EN/IEC 60898-1
10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
15 kA Icu bei <= 250 V DC entspricht EN/IEC 60947-2
15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
Eignung für IsolationJa entspricht IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz50/60 Hz
[Ue] Betriebsbemessungsspannung380 - 415 V AC 50/60 Hz
220 - 240 V AC 50/60 Hz
440 V AC 50/60 Hz
<= 250 V DC
230-400 V AC 50/60 Hz
Magnetische Auslösegrenze5 - 10 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen7500 A 50 % entspricht EN/IEC 60898-1 - 230-400 V AC 50/60 Hz
5 kA 50 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz
7,5 kA 50 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz
15 kA 100 % entspricht EN/IEC 60947-2 - <= 250 V DC
Begrenzungsklasse3 entspricht EN/IEC 60947-2
[Ui] Bemessungs-Isolationsspannung500 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit6 kV entspricht EN/IEC 60947-2
KontaktstellungsanzeigeJa
SteuerungstypKippschalter
Lokale SignalisierungON/OFF-Anzeige
MontagemodusAufsteckbar
Montagehalterung35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und VerteilerblöckenJa
9-mm-Raster6
Höhe81 mm
Breite54 mm
Tiefe73 mm
Produktgewicht0,41 kg
FarbeWeiß
Mechanische Lebensdauer20000 Zyklen
Elektrische Lebensdauer5000 Zyklen entspricht IEC 60947-2
Anschlüsse - KlemmenTunnelklemmen1…50 mm² fest
Tunnelklemmen1,5…35 mm² flexibel
Drahtabisolierungslänge15 mm
[M] Anzugsdrehmoment3,5 Nm
ErdschlussschutzSeparater Block
Beschreibung der VerriegelungsoptionenHandle sealable with cable diameter 0.7mm in OFF or ON position
Montage
NormenEN/IEC 60898-1
EN/IEC 60947-2
ProduktzertifizierungenEAC
Schutzart (IP)IP20 conforming to IEC 60529
Verschmutzungsgrad3 entspricht IEC 60947-2
ÜberspannungskategorieIV
Tropentauglichkeit2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit95 % bei 55 °C
Betriebshöhe2.000 m
Umgebungstemperatur bei Betrieb-30…60 °C
Umgebungstemperatur bei Lagerung-40…70 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht388,000 g
VPE 1 Höhe7,200 cm
VPE 1 Breite5,400 cm
VPE 1 Länge8,600 cm
VPE 2 ArtBB1
VPE 2 Menge6
VPE 2 Gewicht2,390 kg
VPE 2 Höhe8,800 cm
VPE 2 Breite9,600 cm
VPE 2 Länge33,300 cm
VPE 3 ArtS03
VPE 3 Menge36
VPE 3 Gewicht14,839 kg
VPE 3 Höhe30,000 cm
VPE 3 Breite30,000 cm
VPE 3 Länge40,000 cm
Vertragliche Gewährleistung
Gewährleistung18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
