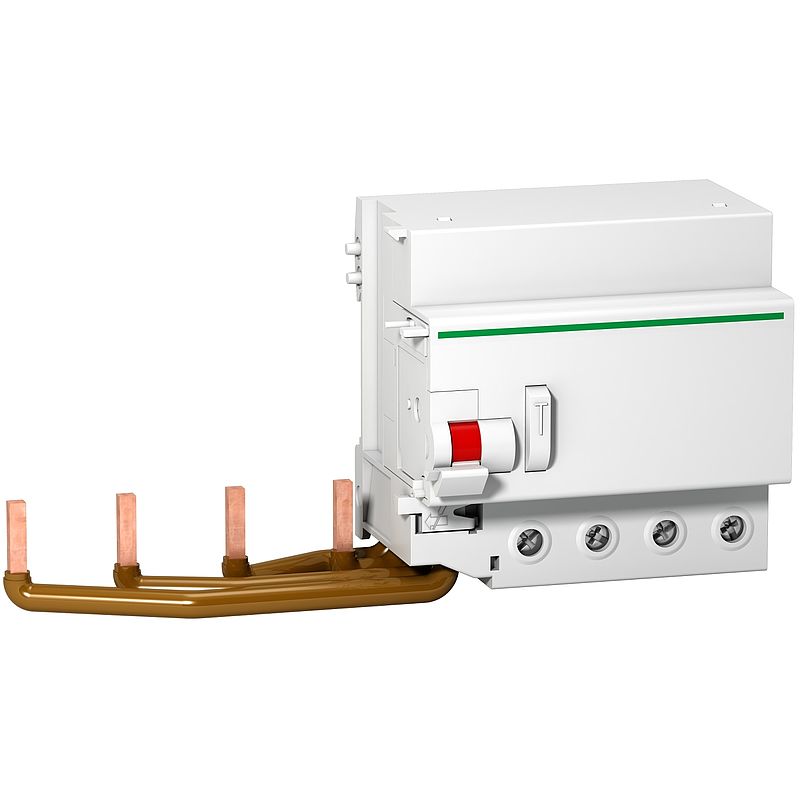

FI-Block Vigi C120, 4P, 500mA, Typ A selektiv
A9N18588
Materialpreisgruppe
: D1
905,00 EUR
EAN Code: 3606480376511
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
User guide
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi C120 |
| Beschreibung der Pole | 4P |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 500 mA |
| Erdschlussschutz Zeitverzögerung | Selektiv |
| Erdschluss-Schutzklasse | Typ A | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 230 - 415 V AC 50/60 Hz |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-2 |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| 9-mm-Raster | 10 |
| Höhe | 95 mm |
| Breite | 198 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,58 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen1…35 mm² flexibel Tunnelklemmen1…50 mm² fest |
| Drahtabisolierungslänge | 15 mm |
| [M] Anzugsdrehmoment | 3,5 Nm | Montage |
| Normen | EN 61009 IEC/EN 61009-2-1 |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 654,000 g |
| VPE 1 Höhe | 9,300 cm |
| VPE 1 Breite | 13,900 cm |
| VPE 1 Länge | 25,500 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 5,730 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
16 Dokumente
| Certificate for Acti9 Vigi120 15/10/24 · Certificate | 1,9 MB | Download |
| DoC Acti9 RCD 15/10/24 · Declaration of conformity | 0,8 MB | Download |
| Routine operating checks of Residual Current Devices - User Guide 15/10/24 · User guide | 1,4 MB | Download |
| Certificate C120H according to IEC 60898-1 15/10/24 · Certificate | 0,5 MB | Download |
| Certificate C120N according to IEC 60898-1 15/10/24 · Certificate | 0,5 MB | Download |
| PEP Vigi pour C120 24/09/24 · Produktumweltprofil | 1,2 MB | Download |
| Vigi for C120 - Product Environmental Profile 24/09/24 · Produktumweltprofil | 0,4 MB | Download |
| Vigi C120 125A 4P 30mA...1000mA; Adaptable residual current device - 3D CAD 18/09/24 · CAD | 0,9 MB | Download |
| Acti9 C120 Vigi - Product End of life Instructions 18/09/24 · Entsorgungsinformation | 0,3 MB | Download |
| A9N18588 REACh-Erklärung
17/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9N18588 China-RoHS-Erklärung
17/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9N18588 EU-RoHS-Erklärung
17/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| EU Declaration of Conformity Schneider Electric 17/09/24 · Konformitätserklärung | 0,2 MB | Download |
| UKCA decl - FD16021001-UK - RCD Vigi C120 17/09/24 · Konformitätserklärung | 0,4 MB | Download |
| Installationsgeräte 16/09/24 · Katalog | 36,5 MB | Download |
| Vigi C120 125A - Instruction Sheet 3532661AE · 15/09/24 · Instruction sheet | 1,3 MB | Download |
