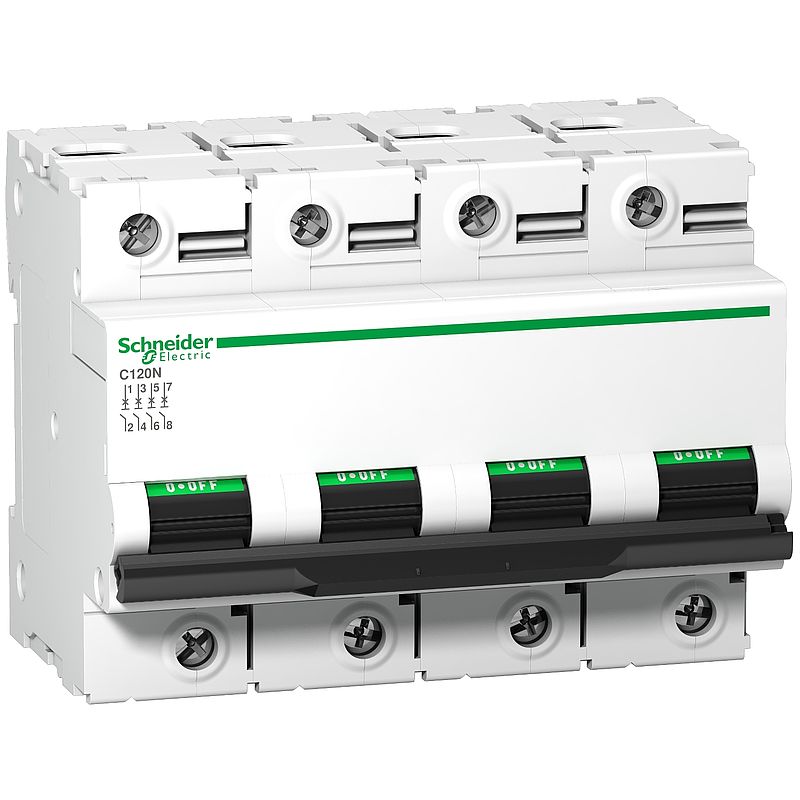

Leitungsschutzschalter C120N, 4P, 80A, D Charakteristik, 10kA
A9N18391
Materialpreisgruppe
: D1
574,00 EUR
EAN Code: 3606480379628
Hauptdokumente
 Produktdatenblatt |
Download |
|
Environmental Disclosure
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (16)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Erweiterungen: Kompatible Produkte
Erweiterungen (11)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 C120 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | C120N |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 4P |
| Anzahl der geschützten Pole | 4 |
| [In] Bemessungsstrom | 80 A bei 30 °C |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | D |
| Ausschaltvermögen | 10000 A Icn bei 230-400 V AC 50/60 Hz entspricht EN/IEC 60898-1 6 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 10 kA Icu bei <= 500 V DC entspricht EN/IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 |
| Normen | EN/IEC 60898-1 EN/IEC 60947-2 |
| Produktzertifizierungen | EAC | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 380 - 415 V AC 50/60 Hz <= 500 V DC 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz 230-400 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 10 - 14 x In |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 7500 A 75 % entspricht EN/IEC 60898-1 - 230-400 V AC 50/60 Hz 4,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 15 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 10 kA 100 % entspricht EN/IEC 60947-2 - <= 500 V DC |
| Begrenzungsklasse | 3 entspricht EN/IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 12 |
| Höhe | 81 mm |
| Breite | 108 mm |
| Tiefe | 73 mm |
| Produktgewicht | 0,82 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 5000 Zyklen entspricht IEC 60947-2 |
| Anschlüsse - Klemmen | Tunnelklemmen1…50 mm² fest Tunnelklemmen1,5…35 mm² flexibel |
| Drahtabisolierungslänge | 15 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block | Montage |
| Schutzart (IP) | IP20 conforming to IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 776 g |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 8,7 cm |
| VPE 1 Länge | 10,7 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 2,389 kg |
| VPE 2 Höhe | 10 cm |
| VPE 2 Breite | 9 cm |
| VPE 2 Länge | 33 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 18 |
| VPE 3 Gewicht | 14,849 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 59 |
