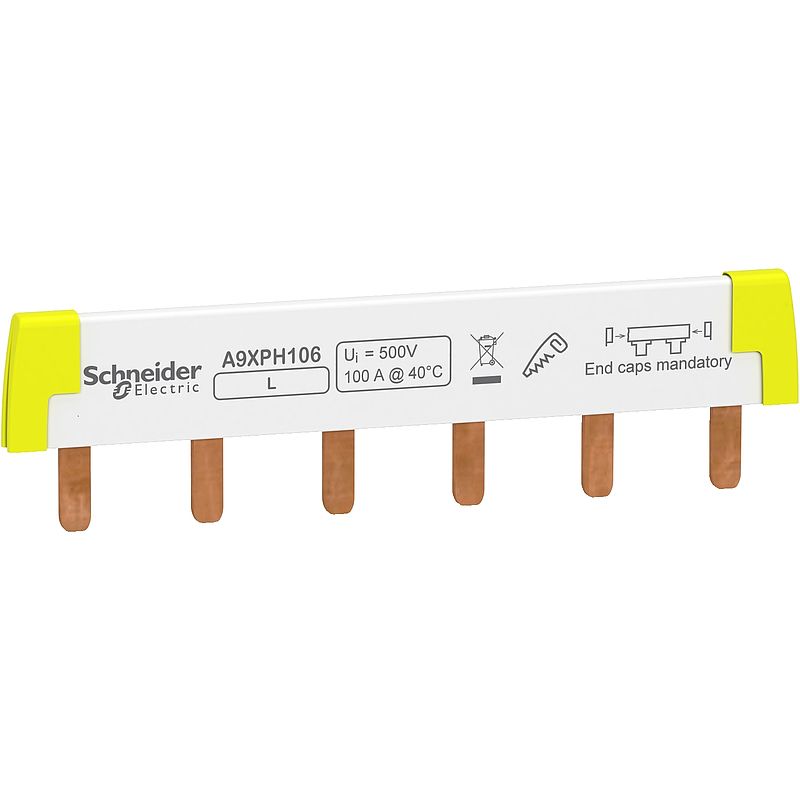

Phasenschiene Steg, ablängbar, 1P, 6 TE, 100A
A9XPH106
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Brochure
|
Download |
|
Konformitätserklärung
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 1L |
| Länge in 18-mm-Modulen | 6 | Zusatzmerkmale |
| Anzahl der Wege | 6-polig 1 L |
| Polkonfiguration für 1-Weg | 1 x 1P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 18 mm |
| Beschriftung | L |
| Isolation | Isoliert |
| Gerätedarstellung | Ablängbar |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 415 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC entspricht IEC 61439-2 |
| Montageort | Oben oder unten auf Tunnelklemmen Oben oder unten auf Doppelklemme |
| 9-mm-Raster | 12 |
| Breite | 110 mm |
| Farbe | Weiß (RAL 9003) |
| Kompatible Produktfamilie | Acti9 Acti9 iC60 Acti9 Acti9 iK60 Acti9 Acti9 iID Acti9 Acti9 iID K Acti9 Acti9 iSW Acti9 Acti9 iSW-NA Multi 9 Multi9 C60 |
| Verteilertyp | L | Montage |
| Normen | EN/IEC 61439-1 |
| Feuerbeständigkeit | 960 °C ( 30 s ) entspricht IEC 60695-2-1 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-7-1 |
| Schutzart (IP) | IP20 Mit Endstücken und Zinkenabdeckungen | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 25 g |
| VPE 1 Höhe | 6 cm |
| VPE 1 Breite | 8,6 cm |
| VPE 1 Länge | 24,7 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 20 |
| VPE 2 Gewicht | 565 g |
| VPE 2 Höhe | 6 cm |
| VPE 2 Breite | 8,6 cm |
| VPE 2 Länge | 24,7 cm |
| VPE 3 Art | S02 |
| VPE 3 Menge | 160 |
| VPE 3 Gewicht | 4,776 kg |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
