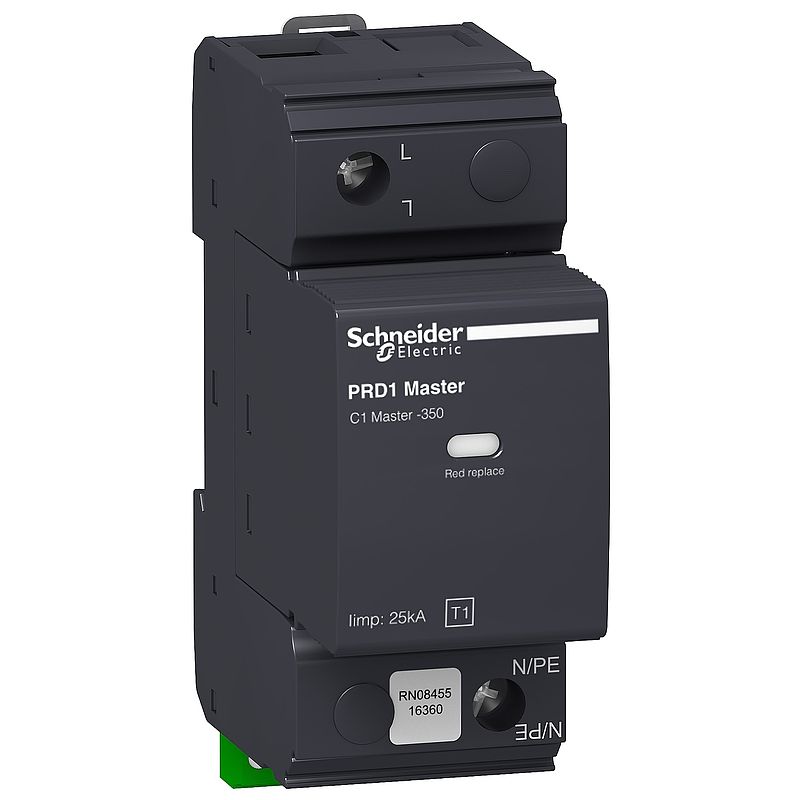

Blitzstromableiter TYP1 PRD1 Master 1P, Uc 350V

16360

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Declaration of conformity Download
Brochure Download
Instruction sheet Download
Certificate Download
CAD Download
Catalog Download

Spezifikationen

Hauptmerkmale
ProduktbereichActi9
ProduktnameActi 9 PRD1 Master
Produkt- oder KomponententypÜberspannungsableiter mit steckbarem Modul
Kurzbezeichnung des GerätsPRD1 Master
GeräteanwendungVerteilung
NormenEN 61643-11:2012
IEC 61643-11:2011
ProduktzertifizierungenCE
GütesiegelKEMA-KEUR
Beschreibung der Pole1P
FernmeldekontaktMit
Zusammensetzung der Signalkontakte1 SD (1 W)
Typ des ÜberspannungsableitersElektrisches Verteilungsnetzwerk
ErdungssystemTN-C
IT 230
TT
Zusatzmerkmale
Typ der Überspannungsableiter-KlasseTyp 1
Technologie des ÜberspannungsableitersFunkenstrecke
[Ue] Betriebsbemessungsspannung 230 V AC (+/-10 %) bei 50 Hz
[In] NennableitstoßstromGleichtakt: 25 kA (L/PE)
[Iimp] BlitzstoßstromGleichtakt: 25 kA L/PE 12,5 A.s
[Uc] höchste DauerspannungGleichtakt: 350 V L/PE
[Up] SchutzpegelGleichtakt <1,5 kV Typ 2 L/PE
[Ifi] Folgestrom50 kA Gleichtakt L/PE
Max. netzseitiger ÜberstromschutzAngeschlossene Sicherung gG 315 A Standard
Zugehöriger Trennschalter Compact NSX100F 100 A Kurve C - Icu 36 kA
Zugehöriger Trennschalter Compact NSX100N 100 A Kurve C - Icu 50 kA
Signalkreisspannung1 A/250 V AC 50/60 Hz
MontagemodusAufsteckbar (DIN-Schiene)
9-mm-Raster4
Höhe90 mm
Breite35,8 mm
Tiefe70 mm
Produktgewicht0,303 kg
FarbeAnthrazitgrau (RAL 7016)
MaterialPBT (Polybutylenterephthalat)
Anschlüsse - KlemmenTunnelklemmen (Unterseite) 2,5…35 mm²
Tunnelklemmen (oben) 2,5…35 mm²
[M] Anzugsdrehmoment4,5 Nm
Montage
Schutzart (IK)IK05 conforming to IEC 62262
Relative Luftfeuchtigkeit5…90 %
Betriebshöhe2.000 m
Umgebungstemperatur bei Betrieb-25…60 °C
Umgebungstemperatur bei Lagerung-40…80 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht418,0 g
VPE 1 Höhe8,0 cm
VPE 1 Breite4,5 cm
VPE 1 Länge11,0 cm
VPE 2 ArtS02
VPE 2 Menge23
VPE 2 Gewicht10,002 kg
VPE 2 Höhe15,0 cm
VPE 2 Breite30,0 cm
VPE 2 Länge40,0 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
