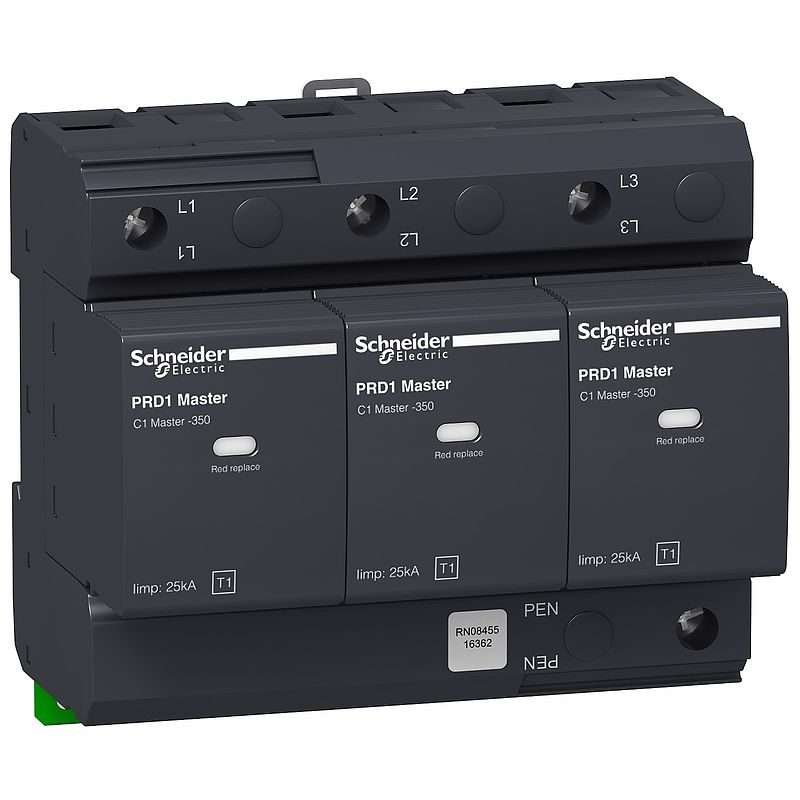

Blitzstromableiter TYP1 PRD1 Master 3P, Uc 350V

16362

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Konformitätserklärung Download
Broschüre Download
Gebrauchsanleitung Download
Zertifikat Download
CAD Download
Katalog Download

Spezifikationen

Hauptmerkmale
ProduktbereichActi9
ProduktnameActi 9 PRD1 Master
Produkt- oder KomponententypÜberspannungsableiter mit steckbarem Modul
Kurzbezeichnung des GerätsPRD1 Master
GeräteanwendungVerteilung
NormenEN 61643-11:2012
IEC 61643-11:2011
ProduktzertifizierungenCE
GütesiegelKEMA-KEUR
Beschreibung der Pole3P
FernmeldekontaktMit
Zusammensetzung der Signalkontakte1 SD (1 W)
Typ des ÜberspannungsableitersElektrisches Verteilungsnetzwerk
ErdungssystemTN-C
IT 230
Zusatzmerkmale
Typ der Überspannungsableiter-KlasseTyp 1
Technologie des ÜberspannungsableitersFunkenstrecke
[Ue] Betriebsbemessungsspannung 230/400 V AC (+/-10 %) bei 50/60 Hz
[In] NennableitstoßstromGleichtakt: 25 kA (L/PE)
[Iimp] BlitzstoßstromGleichtakt: 25 kA L/PE 12,5 A.s
[Uc] höchste DauerspannungGleichtakt: 350 V L/PE
[Up] SchutzpegelGleichtakt <1,5 kV Typ 2 L/PE
[Ut] Zeitweilige Überspannung TOV1200 V N/PE 200 ms Festigkeit
415 V L/N 5 s Festigkeit
440 V L/N 7200 ms sicherer Ausfallmodus
[Ifi] Folgestrom50 kA Differentialbetrieb L/N
100 A Gleichtakt N/PE
Max. netzseitiger ÜberstromschutzAngeschlossene Sicherung gG 315 A Standard
Zugehöriger Trennschalter Compact NSX100F 100 A Kurve C - Icu 36 kA
Zugehöriger Trennschalter Compact NSX100N 100 A Kurve C - Icu 50 kA
Signalkreisspannung1 A/250 V AC
1 A/30 V DC
MontagemodusAufsteckbar (DIN-Schiene)
9-mm-Raster12
Höhe90 mm
Breite108 mm
Tiefe71 mm
Produktgewicht1175 g
FarbeAnthrazitgrau (RAL 7016)
MaterialPBT (Polybutylenterephthalat)
Anschlüsse - KlemmenTunnelklemmen (oben oder unten) 10…35 mm² fest
Tunnelklemmen (oben oder unten) 10…25 mm² flexibel
[M] Anzugsdrehmoment4,5 Nm
Montage
Schutzart (IK)IK05 conforming to IEC 62262
Relative Luftfeuchtigkeit5…95 %
Betriebshöhe2.000 m
Umgebungstemperatur bei Betrieb-25…60 °C
Umgebungstemperatur bei Lagerung-40…80 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht1,252 kg
VPE 1 Höhe9,800 cm
VPE 1 Breite14,000 cm
VPE 1 Länge17,800 cm
VPE 2 ArtS03
VPE 2 Menge7
VPE 2 Gewicht9,063 kg
VPE 2 Höhe30,000 cm
VPE 2 Breite30,000 cm
VPE 2 Länge40,000 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
