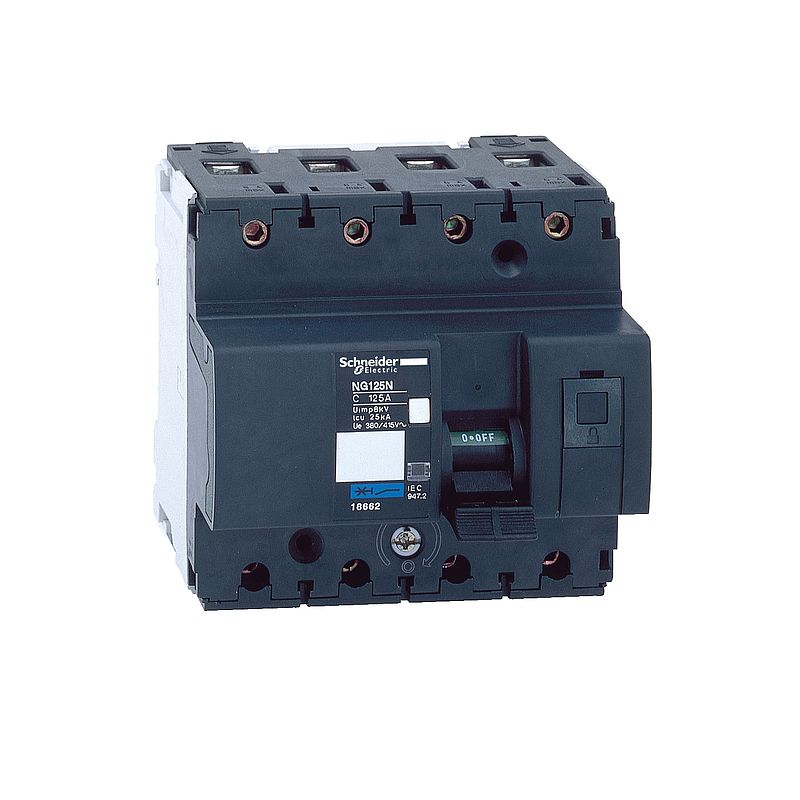

Leistungsschalter NG125N, 4P, 100A, C-Charakteristik

18660

EAN Code: 3303430186601

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Entsorgungsinformation	Download
Produktumweltprofil	Download
Instruction sheet	Download
Katalog	Download
CAD	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (12)

Erweiterungen (6)

Zusatzausrüstungen (6)

Kommunikations-Artikel (1)

Spezifikationen

Hauptmerkmale
Baureihe	NG125
Baureihe	Acti9
Produktname	Acti9 NG125
Produkt- oder Komponententyp	Leitungsschutzschalter
Kurzbezeichnung des Geräts	NG125N
Geräteanwendung	Verteilung
Beschreibung der Pole	4P
Anzahl der geschützten Pole	4
[In] Bemessungsstrom	100 A bei 40 °C
Netzwerktyp	DC AC
Auslöser-Technologie	Thermomagnetisch
Kurvenscheibe	C
Ausschaltvermögen	20 kA Icu bei <= 500 V DC entspricht EN/IEC 60947-2 10 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
Nutzungskategorie	Kategorie A entspricht IEC 60947-2
Eignung für Isolation	Ja entspricht IEC 60947-2
Normen	EN/IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz <= 500 V DC 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz
Magnetische Auslösegrenze	8 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	37,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 18,75 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 15 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 20 kA 100 % entspricht EN/IEC 60947-2 - <= 500 V DC
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige	Ja
Kontrolltyp	Manueller Auslösetest Kippschalter
Lokale Signalisierung	ON/OFF-Anzeige Auslöseanzeige
Montagemodus	Aufsteckbar
Montagehalterung	35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	NEIN
9-mm-Raster	12
Höhe	103 mm
Breite	108 mm
Tiefe	81 mm
Produktgewicht	0,96 kg
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	5000 Zyklen
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Anschlüsse - Klemmen	Tunnelklemmen16…70 mm² fest Tunnelklemmen10…50 mm² flexibel
Drahtabisolierungslänge	20 mm
[M] Anzugsdrehmoment	6 Nm
Erdschlussschutz	Separater Block
Montageposition	Vertikal
Beschreibung der Verriegelungsoptionen	Integrierte Verriegelung
Montage
Schutzart (IP)	IP20 entspricht IEC 60529
Schutzart (IK)	IK05 entspricht EN/IEC 62262
Verschmutzungsgrad	3 entspricht IEC 60947-2
Überspannungskategorie	IV
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-30…70 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	1,041 kg
VPE 1 Höhe	8,600 cm
VPE 1 Breite	12,400 cm
VPE 1 Länge	15,500 cm
VPE 2 Art	S03
VPE 2 Menge	12
VPE 2 Gewicht	13,084 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Toxic heavy metal free	Ja
Mercury free	Ja
WEEE	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.

Acti9 - NG125 - Disjoncteur Modulaire - Profil Environnemental Produit 24/09/24 · Produktumweltprofil	0,3 MB	Download
NG125 - Product Environmental Profile 24/09/24 · Produktumweltprofil	0,4 MB	Download
NG125 4P - 3D CAD 18/09/24 · CAD	1,0 MB	Download
18660 REACh-Erklärung 17/09/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
18660 China-RoHS-Erklärung 17/09/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
18660 EU-RoHS-Erklärung 17/09/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Acti9 - NG125 Circuit Breaker - Product End-of-Life Instructions 17/09/24 · Entsorgungsinformation	0,5 MB	Download
Installationsgeräte 16/09/24 · Katalog	36,5 MB	Download
NG125 - Instruction Sheet 4297094AF · 15/09/24 · Instruction sheet	0,4 MB	Download
