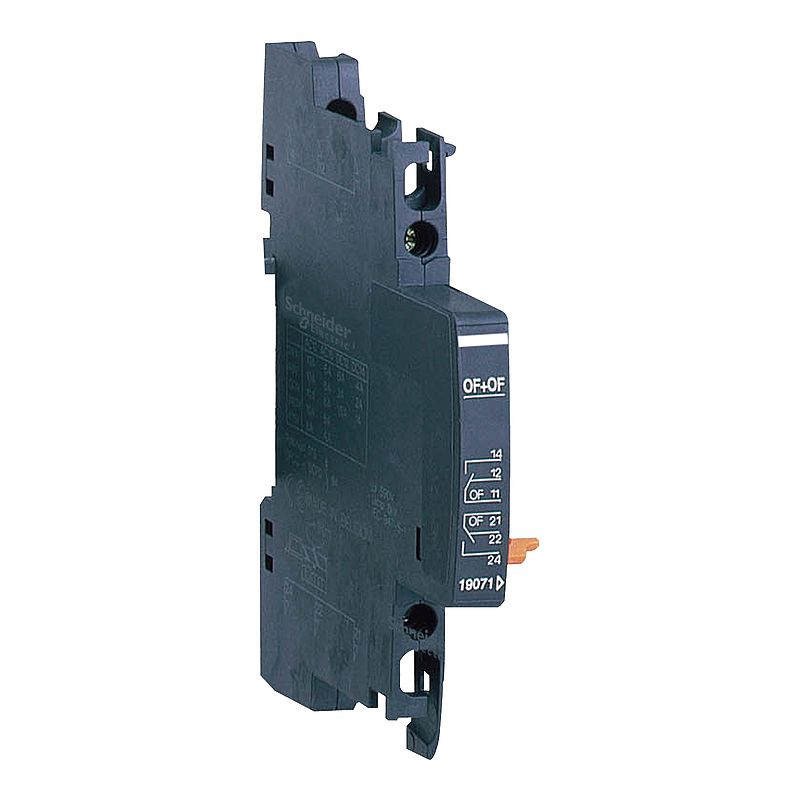

Hilfsschalter OF/OF für NG125 und FI-Block Vigi NG125, 2W, 250V AC
19071
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (20)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Doppel-Überstromkontakt |
| Kurzbezeichnung des Geräts | OF und OF |
| Zusammensetzung der Signalkontakte | 2 Wechslerkontakte |
| [In] Bemessungsstrom | 0,1…3 A bei 415 V, AC 50/60 Hz 0,1…6 A bei <= 240 V, AC 50/60 Hz 0,1…1 A bei 130 V, DC 0,1…3 A bei <= 48 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 | Zusatzmerkmale |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-5-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-5-1 |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Höhe | 102,8 mm |
| Breite | 15,3 mm |
| Tiefe | 75,5 mm |
| Elektrische Lebensdauer | 10000 Zyklen entspricht EN/IEC 60947-5-1 |
| Anschlüsse - Klemmen | Plattenklemme1 Kabel(n) 0,5…2,5 mm² - fest Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel Plattenklemme1 Kabel(n) 0,5…1,5 mm² - flexibel mit Aderendhülse Plattenklemme2 Kabel(n) 2,5 mm² - fest Plattenklemme2 Kabel(n) 2,5 mm² - flexibel Plattenklemme2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 66,000 g |
| VPE 1 Höhe | 7,800 cm |
| VPE 1 Breite | 2,500 cm |
| VPE 1 Länge | 10,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 9 |
| VPE 2 Gewicht | 657,000 g |
| VPE 2 Höhe | 11,500 cm |
| VPE 2 Breite | 8,500 cm |
| VPE 2 Länge | 23,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 81 |
| VPE 3 Gewicht | 6,336 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
