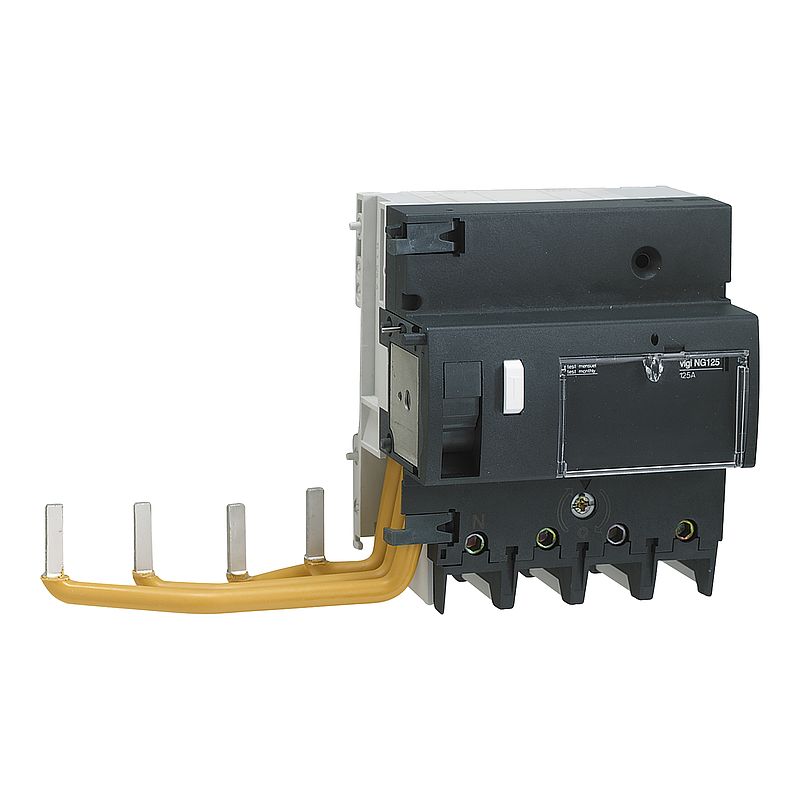

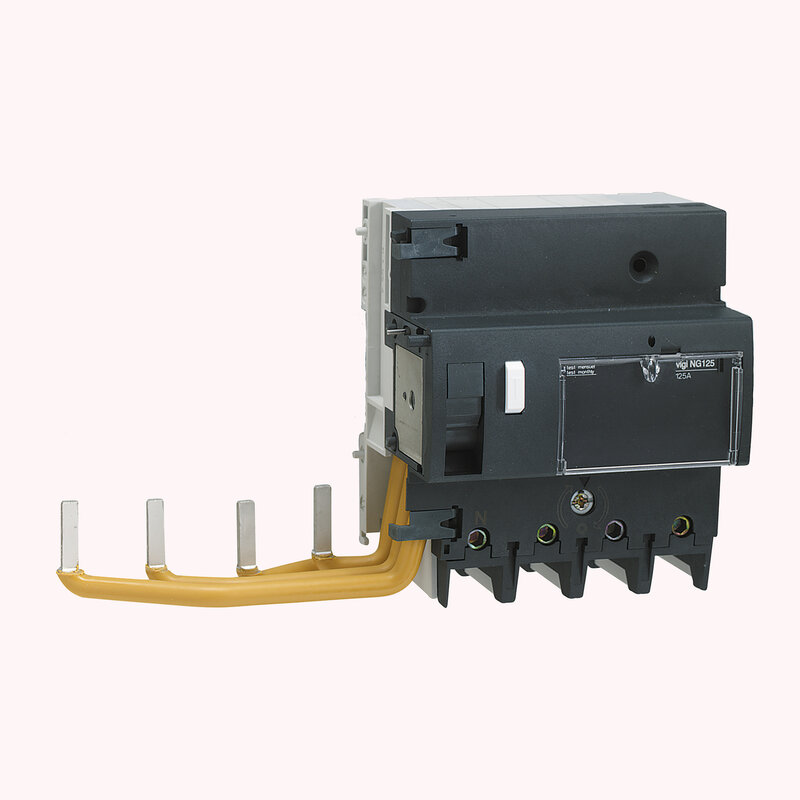

FI-Block Vigi NG125, 4P, 125A, 300mA, Typ A
19042
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Benutzerhandbuch
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Leistungsschalter: Kompatible Produkte
Leistungsschalter (11)
Switch Disconnectors: Kompatible Produkte
Switch Disconnectors (4)
Zusatzausrüstungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
| Kurzbezeichnung des Geräts | Vigi NG125 |
| Beschreibung der Pole | 4P |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A |
| Normen | IEC/EN 60947-2:Annex B |
| Baureihe | Acti9 |
| Produktname | Acti9 Vigi NG125 | Zusatzmerkmale |
| Geräteposition im System | Abgang Gruppeneingang |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 230 - 415 V AC 50/60 Hz |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC/EN 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC/EN 60947-2 |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| elektrischer Anschluss für LS-Schalter | Mit Schrauben |
| 9-mm-Raster | 11 |
| Höhe | 118 mm |
| Breite | 207 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,8 kg |
| Elektrische Lebensdauer | 10000 Zyklen entspricht IEC/EN 60947-2 |
| Anschlüsse - Klemmen | Tunnelklemmen10…50 mm² flexibel Tunnelklemmen16…70 mm² fest |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 6 Nm | Montage |
| Schutzart (IP) | IP40 entspricht IEC/EN 60947-2 |
| Verschmutzungsgrad | 3 entspricht IEC/EN 60947-2 |
| Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3.000 A entspricht IEC/EN 60947-2 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 840,0 g |
| VPE 1 Höhe | 9,1 cm |
| VPE 1 Breite | 13,5 cm |
| VPE 1 Länge | 25,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 7,208 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 93d5f95e-203e-4b60-8a26-236a123bd123 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 72 |
