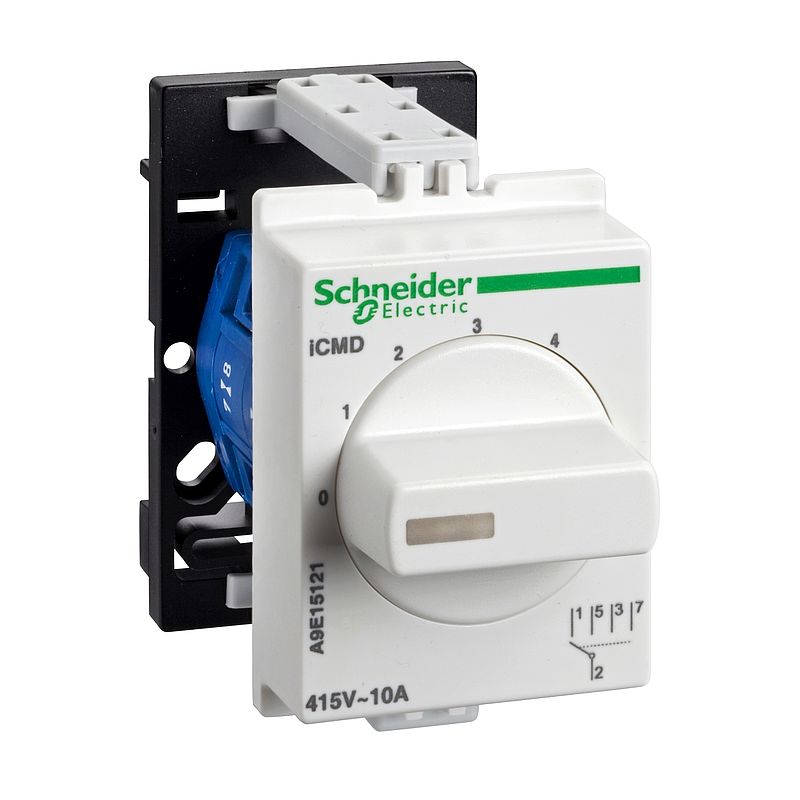

Wahlschalter iCMD, 4 Positionen, 10A, 415V AC
A9E15121
Materialpreisgruppe : D3
ProduktdatenblattSpezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iCM |
| Produkt- oder Komponententyp | Wahlschalter |
| Kurzbezeichnung des Geräts | iCMD |
| Geräteanwendung | Elektrische Stromkreissteuerung |
| Art und Zusammensetzung der Kontakte | 1 Wechslerkontakt |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| Normen | EN 60947-3 IEC 60947-3 VDE 0660 Teil 107 UL | Zusatzmerkmale |
| [Ie] Betriebsbemessungstrom | 10 A |
| Maximum operating voltage | 440 V |
| Betätigungsart | Drehgriff 5 Positionen |
| Beschriftung | 0 - 1 - 2 - 3 - 4 |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 60 mm |
| Breite | 36 mm |
| Tiefe | 75 mm |
| Produktgewicht | 58 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Elektrische Lebensdauer | AC-21A: 200000 Zyklen |
| Anschlüsse - Klemmen | Jumper-Anschlüsse1,5 mm² |
| Drahtabisolierungslänge | 9 mm für Unterseite Verbindung |
| [M] Anzugsdrehmoment | 1 Nm Unterseite | Montage |
| Schutzart (IP) | IP20 conforming to IEC 60529 |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Umgebungstemperatur bei Lagerung | -25…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 75,0 g |
| VPE 1 Höhe | 4,3 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 8,4 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 80 |
| VPE 2 Gewicht | 6,487 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
7 Dokumente
| 2...7 ways switch iCMA,iCMB, iCMDiCME, iCMV Acti 9 - 3D CAD 15/04/24 · CAD | 1,8 MB | Download |
| 2-4-7 positions voltage switch iCMV-iCMA-iCMB-iCMD-iCME - 3D CAD 15/04/24 · CAD | 1,6 MB | Download |
| Installationsgeräte ZXKACTI9 · 15/04/24 · Katalog | 36,5 MB | Download |
| iCMB - iCMC - iCMD - iCME - iCMA - iCMV - Gebrauchsanweisung S1A8848501 · 15/04/24 · Gebrauchsanleitung | 0,2 MB | Download |
| A9E15121 REACh-Erklärung 02/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| A9E15121 China-RoHS-Erklärung 02/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| A9E15121 EU-RoHS-Erklärung 02/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
