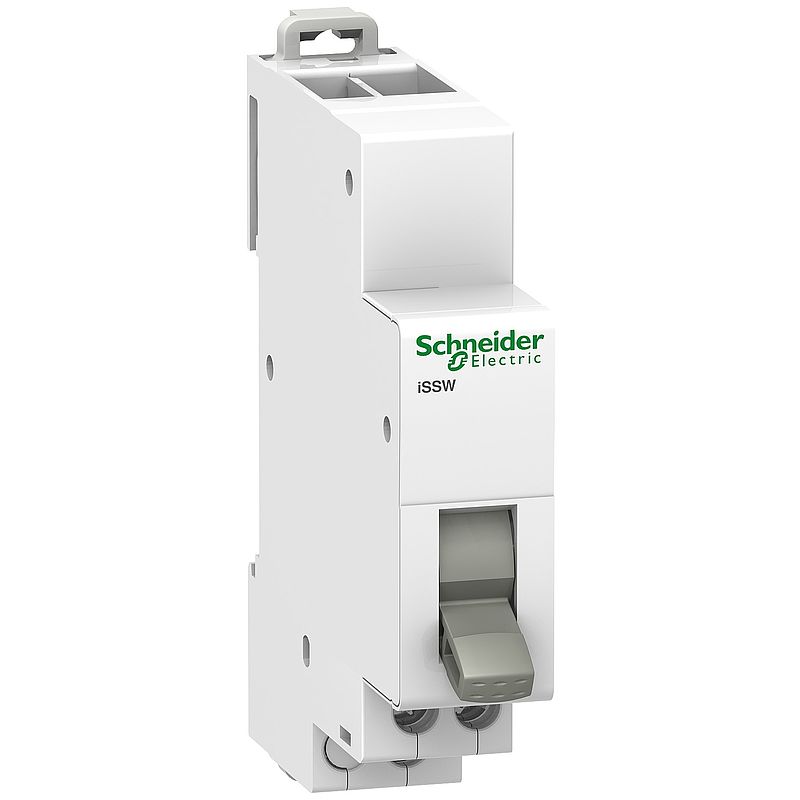

Wechselschalter iSSW, 1 Wechsler, 20A, 250VAC, 2 Positionen

A9E18070

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat (ROHS/REACH) Download
Konformitätserklärung Download
CAD Download
Katalog Download

Spezifikationen

Hauptmerkmale
range of productActi9
ProduktnameActi 9 iSSW
Produkt- oder KomponententypWechselschalter
Kurzbezeichnung des GerätsiSSW
GeräteanwendungElektrische Stromkreissteuerung
Art und Zusammensetzung der Kontakte1 Wechslerkontakt
[Ue] Betriebsbemessungsspannung250 V AC 50/60 Hz
NormenIEC 60669-1
IEC 60947-5-1
Beschreibung der Pole1P
Zusatzmerkmale
[Ie] Betriebsbemessungstrom20 A
BetätigungsartKippschalter 2 Positionen
Beschriftung0 - 1
MontagemodusAufsteckbar
MontagehalterungDIN-Schiene
9-mm-Raster2
Höhe82 mm
Breite18 mm
Tiefe75 mm
FarbeWeiß
Elektrische LebensdauerAC-22: 30000 Zyklen cos Phi = 0,8
Anschlüsse - KlemmenVersetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5…2,5 mm² flexibel
Versetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5…2,5 mm² fest ohne Kabelende
Drahtabisolierungslänge9 mm
[M] Anzugsdrehmoment1 Nm
Montage
Schutzart (IP)IP20 conforming to IEC 60529
Tropentauglichkeit2
Verschmutzungsgrad3
Relative Luftfeuchtigkeit95 % bei 55 °C
Umgebungstemperatur bei Betrieb-20…50 °C
Umgebungstemperatur bei Lagerung-40…70 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht46 g
VPE 1 Höhe6,6 cm
VPE 1 Breite1,8 cm
VPE 1 Länge8,2 cm
VPE 2 ArtBB1
VPE 2 Menge12
VPE 2 Gewicht583 g
VPE 2 Höhe7,8 cm
VPE 2 Breite9,8 cm
VPE 2 Länge23,3 cm
VPE 3 ArtS03
VPE 3 Menge108
VPE 3 Gewicht5,735 kg
VPE 3 Höhe30 cm
VPE 3 Breite30 cm
VPE 3 Länge40 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Frei von giftigen Schwermetallen Ja
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
