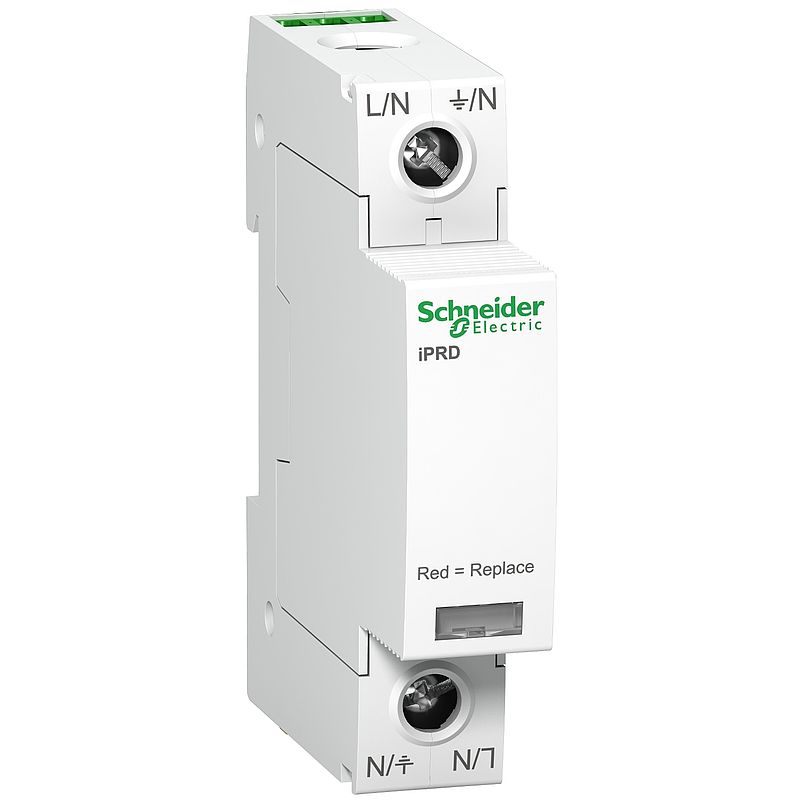

Überspannungsabl. iPRD40r, Typ 2, Steckbare Schutzmodule, 1P, Imax 40kA

A9L40101

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat (ROHS/REACH) Download
Konformitätserklärung Download
Gebrauchsanleitung Download
Zertifikat Download
CAD Download
Katalog Download

Spezifikationen

Hauptmerkmale
ProduktbereichActi9
ProduktnameActi 9 iPRD
Produkt- oder KomponententypÜberspannungsableiter mit steckbarem Modul
Kurzbezeichnung des GerätsiPRD40r
GeräteanwendungVerteilung
NormenEN 61643-11:2012
IEC 61643-11:2011
ProduktzertifizierungenCE
GütesiegelNF
KEMA-KEUR
Beschreibung der Pole1P
FernmeldekontaktMit
Zusammensetzung der Signalkontakte1 SD (1 W)
Typ des ÜberspannungsableitersElektrisches Verteilungsnetzwerk
ErdungssystemTN-C
IT 230
Zusatzmerkmale
Typ der Überspannungsableiter-KlasseTyp 2
Technologie des ÜberspannungsableitersMOV (Varistor)
[Ue] Betriebsbemessungsspannung 230/400 V AC (+/-10 %) bei 50/60 Hz
[In] NennableitstoßstromGleichtakt: 15 kA (L/PE)
Gleichtakt: 15 kA (N/PE)
[Imax] max. AbleitstoßstromGleichtakt: 40 kA L/PE
[Uc] höchste DauerspannungGleichtakt: 350 V L/PE
Gleichtakt: 350 V N/PE
[Up] SchutzpegelGleichtakt <1,4 kV Typ 2 L/PE
[Ut] Zeitweilige Überspannung TOV337 V L/N 5 s Festigkeit
1200 V N/PE 200 ms sicherer Ausfallmodus
Max. netzseitiger ÜberstromschutzZugehöriger Trennschalter iC60H 40 A Kurve C - Icu 15 kA
Zugehöriger Trennschalter iC60N 40 A Kurve C - Icu 10 kA
Zugehöriger Trennschalter NG125H 40 A Kurve C - Icu 36 kA
Zugehöriger Trennschalter NG125L 40 A Kurve C - Icu 50 kA
Zugehöriger Trennschalter NG125N 40 A Kurve C - Icu 25 kA
Angeschlossene Sicherung gG 63 A - Icu 15 kA
Angeschlossene Sicherung gG 80 A - Icu 50 kA
Signalkreisspannung0,25 A/250 V AC 50/60 Hz
MontagemodusAufsteckbar (DIN-Schiene)
9-mm-Raster2
Höhe85 mm
Breite18 mm
Tiefe69 mm
Produktgewicht0,112 kg
FarbeWeiß (RAL 9003)
[Ipe] Schutzleiterstrom0,6 mA
0,003 mA
Anschlüsse - KlemmenTunnelklemmen (Unterseite) 2,5…35 mm²
Tunnelklemmen (oben) 2,5…35 mm²
[M] Anzugsdrehmoment2,5 Nm
Montage
Schutzart (IK)IK03 entspricht IEC 62262
Relative Luftfeuchtigkeit5…95 %
Betriebshöhe2.000 m
Umgebungstemperatur bei Betrieb-25…60 °C
Umgebungstemperatur bei Lagerung-40…85 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht130,0 g
VPE 1 Höhe2,2 cm
VPE 1 Breite7,4 cm
VPE 1 Länge9,3 cm
VPE 2 ArtBB1
VPE 2 Menge12
VPE 2 Gewicht1,629 kg
VPE 2 Höhe8 cm
VPE 2 Breite10 cm
VPE 2 Länge28 cm
VPE 3 ArtS03
VPE 3 Menge108
VPE 3 Gewicht15,21 kg
VPE 3 Höhe30 cm
VPE 3 Breite30 cm
VPE 3 Länge40 cm
Vertragliche Gewährleistung
Garantie18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
