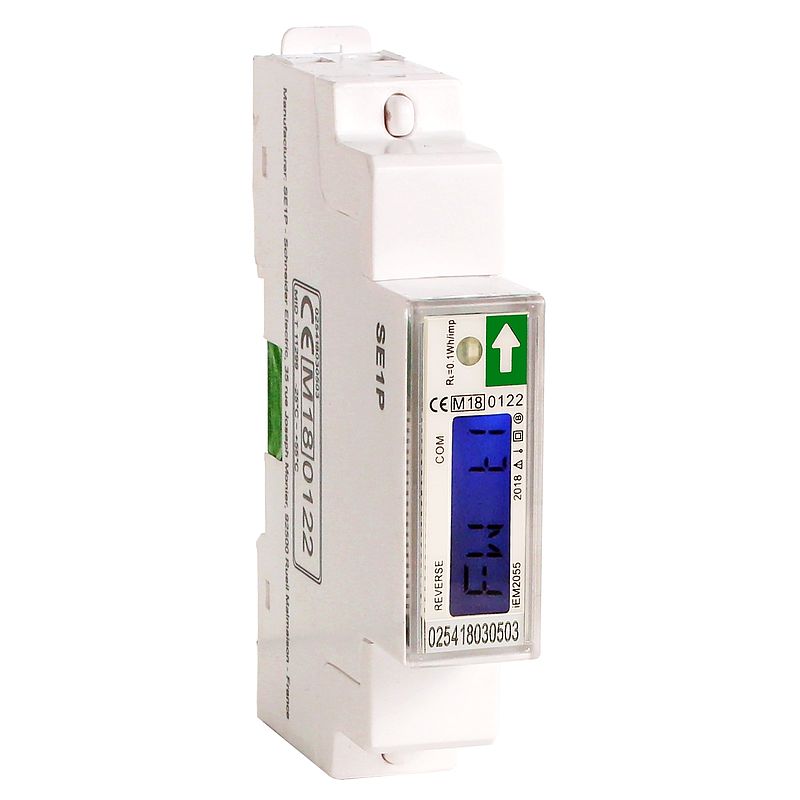

Energiezähler iEM2055, 1-phasig 230V, 45A, MID, Modbus RTU, S0-Impuls, Genauigkeitsklasse 1

A9MEM2055
Materialpreisgruppe : DT
148,00 EUR
EAN Code: 3606489566548
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Declaration of conformity Download
Other technical guide Download
Instruction sheet Download
User guide Download
Catalog Download
CAD Download
Promotional video Video anzeigen
Alle Dokumente

Spezifikationen

Hauptmerkmale
BaureiheActi9
FamilieActi 9 iEM2000
Kurzbezeichnung des GerätsiEM2055
Produkt- oder KomponententypEnergiezähler
Zusatzmerkmale
Beschreibung der Pole1P + N
MesswerttypWirk- und Blindenergie
Wirk- und Blindleistung
Leistungsfaktor
Strom
Spannung
Frequenz
Scheinleistung
MessgerätetypWirk-, Blind-, Scheinenergie (mit Vorzeichen, vier Quadranten)
GeräteanwendungTeilabrechnung
Mehrere Tarife
GenauigkeitsklasseKlasse 1 Wirkenergie entspricht IEC 62053-21
Klasse B Wirkenergie entspricht EN 50470-3
Klasse 2 Blindenergie entspricht IEC 62053-23
EingangstypDirekteingabe
Bemessungsstrom45 A
Nennspannung230 V -15 - +10 %
Netzwerkfrequenz50 Hz
Frequenzmessbereich45…55 Hz
Typ der TechnologieElektronisch
DisplaytypLCD-Anzeige
Abtastrate32 Abtastungen/Zyklus
Messstrom0,25…45 A
Anzeigestellen6
gemessener Höchstwert9999,99 kWh
99999,9 kWh
TarifeingabeTarif (2)
KommunikationsprotokollModbus RTU bei 1.200 - 9.600 bit/s gerade/ungerade oder keine
Unterstützung von KommunikationsanschlüssenSchraubklemmen: RS485
Lokale SignalisierungRot LED: Messung und Aktivität 0,01, 0,1, 1, 10, 100, 1000, 2000 oder 10000 p/kWh
Impulsdauer11,2 - 32 ms
Versorgungsspannung195 - 253 V AC 50 Hz
Max. Leistungsaufnahme in VA10 VA bei 240 V AC
Leistungsaufnahme in W2 W
[Uimp] Bemessungs-Stoßspannungsfestigkeit6 kV 1,2/50 μs
MontagemodusAufsteckbar
MontagehalterungDIN-Schiene
Anschlüsse - KlemmenStromkreis: Tunnelklemmen (unten) 1 8…10 mm² Kabel(n)
Stromkreis: Tunnelklemmen (oben) 1 8…10 mm² Kabel(n)
Impulsausgang: Schraubklemmenleisten (oben) 1 2,5 mm² Kabel(n)
Kommunikation: Schraubklemmenleisten (unten) 1 2,5 mm² Kabel(n)
[M] AnzugsdrehmomentStromkreis: 0,35 Nm flach Schraubenzieher 2,2 mm
Impulsausgang: 0,1 Nm flach Schraubenzieher 1,3 mm
Kommunikation: 0,1 Nm flach Schraubenzieher 1,3 mm
DrahtabisolierungslängeStromkreis: 7,5 mm
Impulsausgang: 7 mm
Kommunikation: 7 mm
NormenIEC 62053-21
IEC 62053-23
EN 50470-3
ProduktzertifizierungenMID entspricht EN 50470-3
CE entspricht EN 50470-3
CE
Maximum current [Imax]45 A
[Ib] Basisstrom5 A
Digital outputs1 Impuls energy monitoring:
Montage
Schutzart (IP)IP 51 Frontplatte: conforming to IEC 60529
IP20 Gehäuse:
Umgebungstemperatur bei Betrieb-25…55 °C
Umgebungstemperatur bei Lagerung-30…70 °C
Relative Luftfeuchtigkeit0…75 % bei 55 °C
FarbeWeiß
9-mm-Raster2
Breite17,5 mm
Höhe90 mm
Tiefe63 mm
Betriebshöhe< 2.000 m
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht90,000 g
VPE 1 Höhe6,600 cm
VPE 1 Breite2,000 cm
VPE 1 Länge10,000 cm
VPE 2 ArtBB1
VPE 2 Menge10
VPE 2 Gewicht900,000 g
VPE 2 Höhe7,800 cm
VPE 2 Breite10,800 cm
VPE 2 Länge22,000 cm
VPE 3 Höhe30,000 cm
VPE 3 ArtS03
VPE 3 Menge60
VPE 3 Breite30,000 cm
VPE 3 Länge40,000 cm
VPE 3 Gewicht5,400 kg
Vertragliche Gewährleistung
Gewährleistung18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Quecksilberfrei Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
