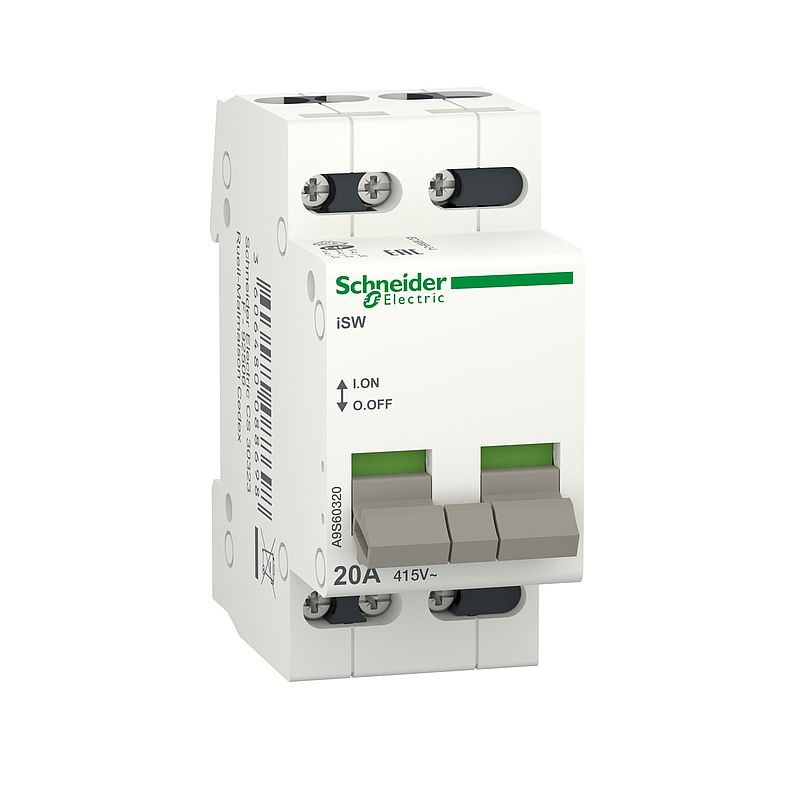

Lasttrennschalter iSW, 3P, 20A, 415V
A9S60320
Materialpreisgruppe : D3
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Declaration of conformity | Download |
| Circularity Profile | Download |
| Environmental Disclosure | Download |
| Broschüre | Download |
| Certificate | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 iSW |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Kurzbezeichnung des Geräts | iSW |
| Geräteanwendung | Steuerung |
| Beschreibung der Pole | 3P |
| Nutzungskategorie | AC-22A |
| Eignung für Isolation | Ja | Zusatzmerkmale |
| [Ie] Betriebsbemessungstrom | 20 A bei 415 V AC 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz entspricht EN/IEC 60669-2-4 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Steuerungstyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Kontaktstellungsanzeige | Ja |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 77 mm |
| Breite | 36 mm |
| Tiefe | 70 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 300000 Zyklen |
| Elektrische Lebensdauer | 30000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen - 10 mm² - fest Tunnelklemmen - 10 mm² - flexibel Tunnelklemmen - 10 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1,2 Nm | Montage |
| Normen | EN/IEC 60669-2-4 |
| Schutzart (IP) | IP4 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 118,400 g |
| VPE 1 Höhe | 3,500 cm |
| VPE 1 Breite | 7,500 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 760,000 g |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 22,500 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 9,557 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
20 Dokumente
| Декларація про відповідність для диференціальних вимикачів для вимикачів навантаження серій iSW, Easy9 24/04/24 · Konformitätserklärung | 0,3 MB | Download |
| Acti9 - Interrupteur de commande iSW avec indicateur - 2P - 20A - Profil Environmental Produit 15/04/24 · Environmental Disclosure | 0,4 MB | Download |
| DoC switchers-disc 15/04/24 · Declaration of conformity | 0,9 MB | Download |
| Certificate for Acti9 iSW 15/04/24 · Certificate | 1,8 MB | Download |
| Auswahlkatalog 2024 15/04/24 · Katalog | 47,5 MB | Download |
| Merten Katalog 15/04/24 · Katalog | 83,9 MB | Download |
| Acti9 iSW Switch 3P 20A-32A 250V - 3D CAD 15/04/24 · CAD | 1,4 MB | Download |
| CEBEC certificate 15/04/24 · Certificate | 1,9 MB | Download |
| CEBEC certificate 15/04/24 · Certificate | 1,2 MB | Download |
| CEBEC certificate 15/04/24 · Certificate | 1,2 MB | Download |
| NF certificate LCIE 15/04/24 · Certificate | 0,3 MB | Download |
| VDE certificate 15/04/24 · Certificate | 0,6 MB | Download |
| Installationsgeräte ZXKACTI9 · 15/04/24 · Katalog | 36,5 MB | Download |
| Schnellübersicht Installationsgeräte Resi9 & Acti9 ZXPRESI9ACTI9 · 15/04/24 · Broschüre | 16,1 MB | Download |
| Acti9 - iSW Switch with indicator - 2P - 20A - Product Environmental Profile 15/04/24 · Environmental Disclosure | 0,4 MB | Download |
| SWITCH TI TIM 20A 2P+RED LIGHT - Product End of Life Instructions 15/04/24 · Circularity Profile | 0,1 MB | Download |
| EU Declaration of Conformity Schneider Electric 15/04/24 · Declaration of conformity | 0,2 MB | Download |
| A9S60320 REACh-Erklärung 15/04/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
| A9S60320 China-RoHS-Erklärung 02/04/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
| A9S60320 EU-RoHS-Erklärung 02/04/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
