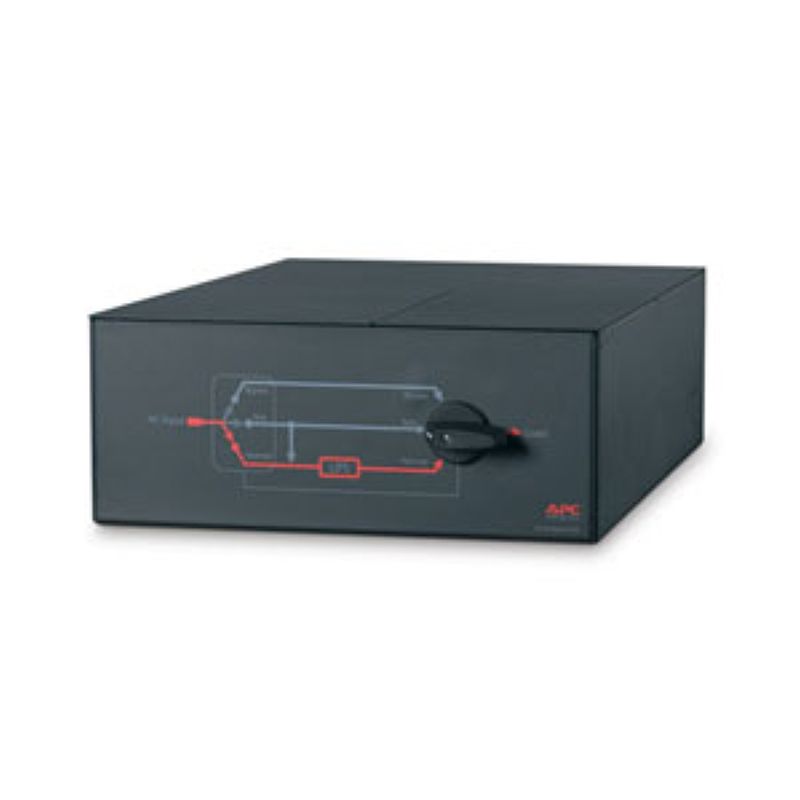

APC Service Bypass Panel - 200/208/240 V, 100 A, MBB, festverdrahteter Eingang/Ausgang
SBP16KP
ProduktdatenblattSpezifikationen
| Übersicht | |
|---|---|
| Lieferzeit | Normalerweise auf Lager | Hauptmerkmale |
| Haupteingangsspannung | 200 V 208 V 230 V 480 V 3 Phasen |
| Hauptausgangsspannung | 120 V 200 V 208 V 230 V |
| Weitere Ausgangsspannung | 220 V 240 V |
| Typ des Ausgangssteckers | Fest verdrahtet 3-adrig (H N + E) 1 Fest verdrahtet 3-adrig (2PH + G) 1 Fest verdrahtet 4-adrig (2PH+N+G) 1 |
| Anzahl der Rack-Einheiten | 4U |
| Anzahl der Kabel | 1 |
| geliefertes Zubehör | Installationsanleitung Rack-Montage-Halterungen Benutzerhandbuch | Abmessungen |
| Farbe | Schwarz |
| Höhe | 17,8 cm |
| Breite | 43,2 cm |
| Tiefe | 66 cm |
| Produktgewicht | 21,36 kg |
| Montageort | Vorne |
| Montagepräferenz | Niedriger |
| Montagemodus | Aufbau | Eingang |
| Netzwerkfrequenz | 50/60 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (H N + E) 1 fest verdrahtet 3-adrig (2PH + G) 1 fest verdrahtet 4-adrig (2PH+N+G) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Zulässige Spannung | 200…240 V |
| Max. Netzstrom | 100 A |
| Eingangsstromgrenzen | 100 A |
| Tragfähigkeit | 20000 VA |
| 18-mm-Raster | 0…1 | Ausgang |
| Max. Stromaufnahme | 100 A |
| Schutzart | Leistungsschalter |
| Wirkungsgrad | 99 % | Konformität |
| Produktzertifizierungen | CSA GOST |
| Normen | EN/IEC 62040-1:2019/A11:2021 EN/IEC 62040-2:2006/AC:2006 EN/IEC 62040-2:2018 | Umgebung |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 15.000 ft |
| Umgebungstemperatur bei Lagerung | -40…65 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0,00…15240,00 m | Verpackungseinheiten |
| VPE 1 Gewicht | 31,294 kg |
| VPE 1 Höhe | 30,5 cm |
| VPE 1 Breite | 61 cm |
| VPE 1 Länge | 99,1 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 2 Art | PAL |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 131,4 cm |
| VPE 2 Breite | 100 cm |
| VPE 2 Länge | 120 cm |
| VPE 2 Gewicht | 260,8 kg | Vertragliche Gewährleistung |
| Garantie | 2 Jahre (nur Teile) |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von REACh-SVHC | Ja |
| Quecksilberfrei | Ja |
| Frei von giftigen Schwermetallen | Ja |
16 Dokumente
| Service Bypass Panel 3/5/6/10/16 KVA 990-1530B · 15/04/24 · Benutzerhandbuch | 0,5 MB | Download |
| Pannello di bypass manutenzione 3/5/6/10/16 kVA 990-1530B · 15/04/24 · Benutzerhandbuch | 0,5 MB | Download |
| Panneau de dérivation de maintenance 3/5/6/10/16 kVA 990-1530B · 15/04/24 · Benutzerhandbuch | 0,5 MB | Download |
| EU_DoC_SBP_Series 15/04/24 · Zertifikat | 0,2 MB | Download |
| VDE CB Certificate SBP3000 15/04/24 · Zertifikat | 0,1 MB | Download |
| Service Bypass Panel 3/5/6/10/16 KVA 990-1530B · 15/04/24 · Benutzerhandbuch | 0,6 MB | Download |
| Service Bypass Panel 3/5/6/10/16 kVA 990-1530B · 15/04/24 · Benutzerhandbuch | 0,5 MB | Download |
| SBP16KP EU-RoHS-Erklärung 15/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| BIM Model for SBP16KP - UPS-SBP-Schneider_Electric-Service_Bypass_Panel-(200-240)V-100A-HW_In&Out-WM 15/04/24 · BIM Modell | 0,3 MB | Download |
| BIM Model for SBP16KP - UPS-SBP-Schneider_Electric-Service_Bypass_Panel-(200-240)V-100A-HW_In&Out-RM 15/04/24 · BIM Modell | 0,3 MB | Download |
| SBP16KP - Service Bypass Panel 200/208/240V; 100A; MBB; Hardwire input/output 15/04/24 · Maßzeichnung | 0,4 MB | Download |
| UK Declaration of Conformity 15/04/24 · Konformitätserklärung | 0,5 MB | Download |
| EU Declaration of Conformity-992-9158 15/04/24 · Konformitätserklärung | 0,3 MB | Download |
| UKCA Declaration of Conformity 992-9411 15/04/24 · Konformitätserklärung | 0,5 MB | Download |
| SBP16KP REACh-Erklärung 26/03/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| SBP16KP China-RoHS-Erklärung 26/03/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
