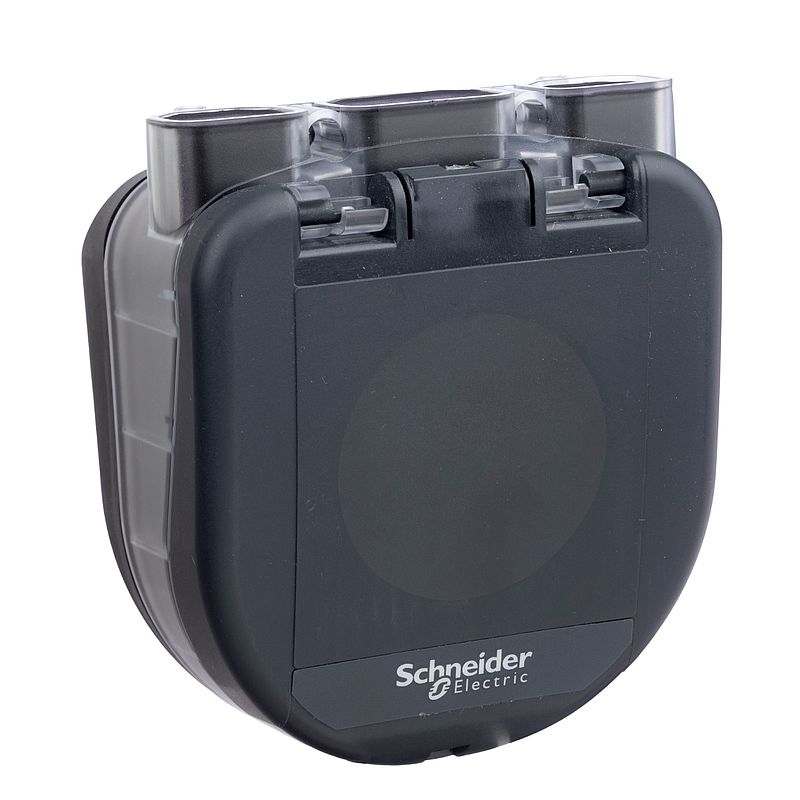

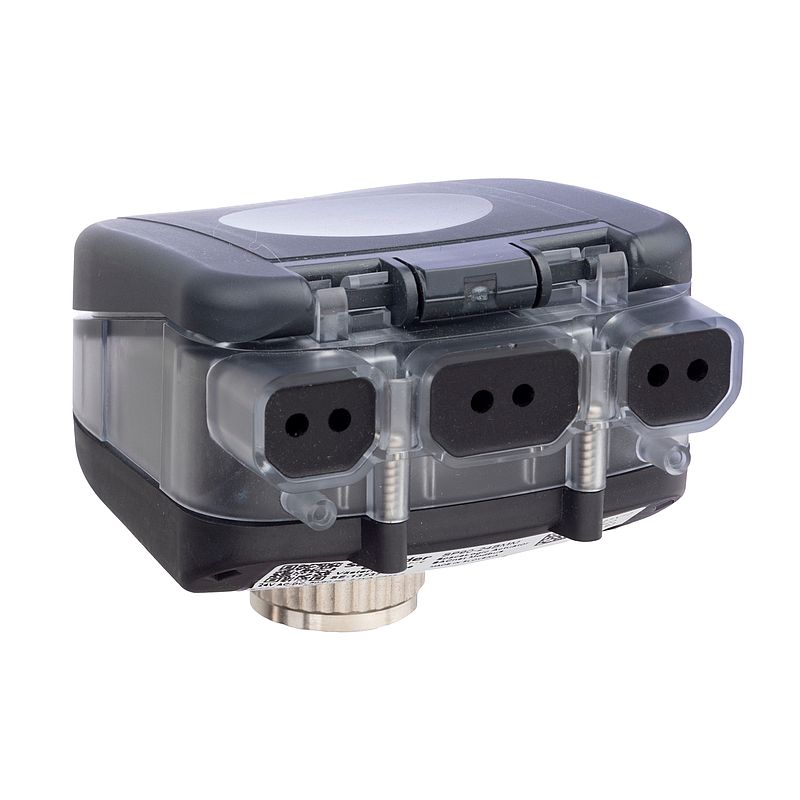

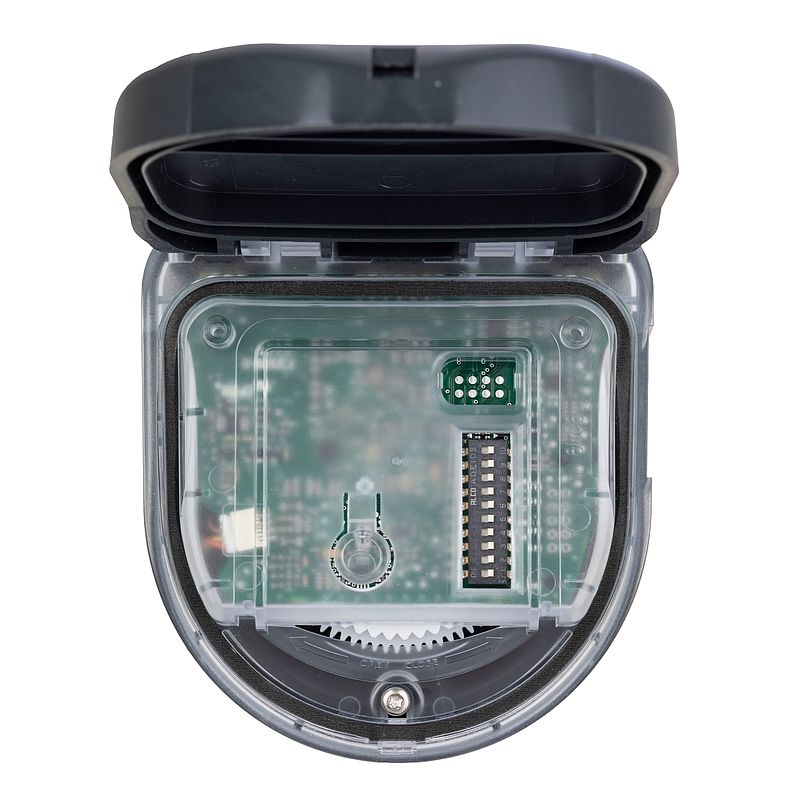

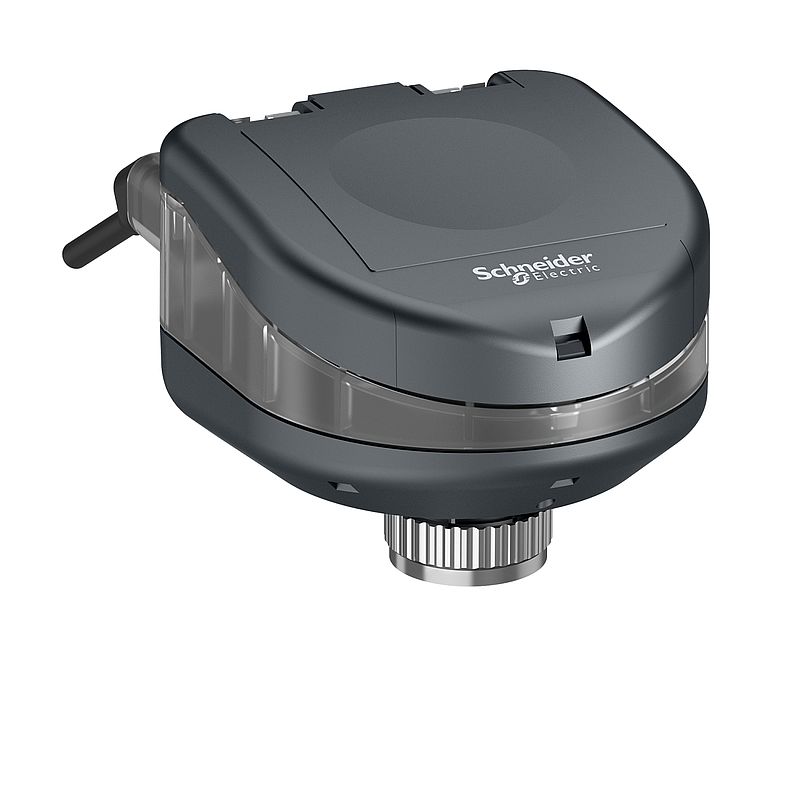

Feldbus-Ventilantrieb - PIBCV DN10-32
SP90-24BMM
EAN Code: 3606481550903
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Sonstiger technischer Leitfaden | Download |
| Gebrauchsanleitung | Download |
| Katalog | Download |
| Konformitätserklärung | Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Actuator product range | SpaceLogic |
| Produkt- oder Komponententyp | Stellglied |
| Actuator type | Electric |
| Zielort Produkt | pressure independent control valves |
| Motortyp | Bürstenloser Gleichstrommotor |
| Leistungsaufnahme in VA | 2,7 VA AC |
| Halteleistungsaufnahme in W | 0,7 W |
| Halteleistungsaufnahme in VA | 1,8 VA AC |
| Power loss return | Non-spring return |
| Control signal | Proportional/modulating BACnet Modbus |
| Zielregion | Europa Asien-Pazifik Australia. North America. | Zusatzmerkmale |
| Stellglied | Linear |
| Steuerungstyp | Manual override |
| rated supply voltage | 24 V AC/DC |
| Stroke auto calibration | Richtig |
| elektrische Isolationsklasse | Klasse III |
| Force N | 90 N |
| Force lbf | 21 lbf |
| Stroke running time | 24 s |
| Material | Polykarbonat: Gehäuse | Montage |
| Schutzart (IP) | IP54 |
| Umgebungstemperatur bei Betrieb | -10…50 °C |
| Relative Feuchtigkeit | 0…90 % rF, nicht kondensierend |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 0,001 g | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
9 Dokumente
| 2022 EMEA/APAC Valves & Actuators Catalog F-27878 · 15/05/24 · Katalog | 34,9 MB | Download |
| SpaceLogic SP90-24BMM Smart Actuator Installation Instructions F-27960 · 15/05/24 · Gebrauchsanleitung | 1,8 MB | Download |
| SpaceLogic SP90 PIBCV Actuators F-27974 · 15/05/24 · Sonstiger technischer Leitfaden | 1,1 MB | Download |
| SpaceLogic PIBCV VP228E & VP229E with SP90 Actuator Pressure Independent Balancing and Control Valve Assemblies Specification Sheet F-28211 · 15/05/24 · Sonstiger technischer Leitfaden | 1,6 MB | Download |
| SP90-24BMM EU-RoHS-Erklärung 09/05/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| SP90-24BMM China-RoHS-Erklärung 09/05/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| EU Declaration of Conformity for SpaceLogic SP90-24BMM 15/04/24 · Konformitätserklärung | 0,2 MB | Download |
| DoC DE upd1 15/04/24 · Konformitätserklärung | 0,8 MB | Download |
| DoC DE SP90 23/02/24 · Konformitätserklärung | 0,8 MB | Download |
