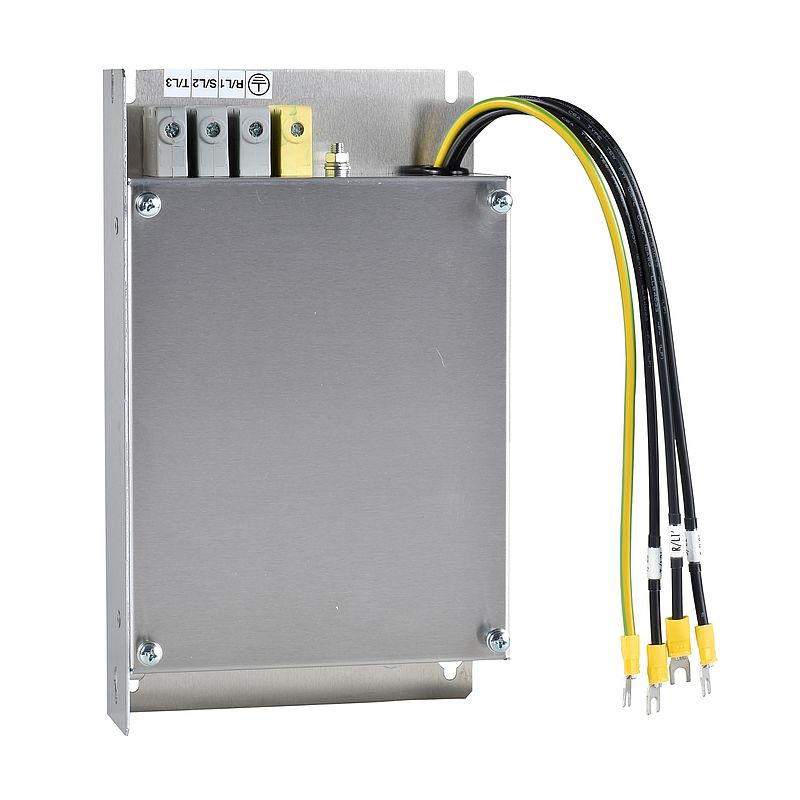

EMV-Filter, zusätzlich, Spannungsversorgung, 3-phasig, 49A
VW3A31409
EAN Code: 3389110690781
Spezifikationen
Hauptmerkmale | |
---|---|
Baureihe | Altivar |
Produkt- oder Komponententyp | EMV-Eingangsfilter |
Kompatible Produktfamilie | Altivar 212 Altivar 312 Altivar 31C |
Produktkompatibilität | ATV212HD15N4 ATV212HD18N4 ATV31CD11N4 ATV31CD15N4 ATV312HD11N4 ATV312HD15N4 |
Produktspezifische Anwendung | EMV-Footprintfilter |
[In] Bemessungsstrom | 49 A |
thermische Verluste | 13,8 W für ATV21HD18N4 27,4 W für ATV31CD11N4 9,2 W für ATV21HD15N4 |
Anzahl der Netzphasen | 3 Phasen | Zusatzmerkmale |
elektrische Verbindung | Terminal 25 mm² AWG 2 |
[M] Anzugsdrehmoment | 4,5 Nm |
Maximaler Differenzstrom | 42,8 mA bei 480 V 60 Hz 42,8 mA 50 Hz |
Versorgungsspannung | 380…500 V |
Toleranz | 10 % |
Produktgewicht | 4,75 kg | Montage |
Schutzart (IP) | IP20 IP41 (Oberteil) |
Relative Feuchtigkeit | 0…93 % entspricht IEC 68-2-3 |
Umgebungstemperatur bei Betrieb | -10…50 °C |
Umgebungstemperatur bei Lagerung | -25…70 °C |
Betriebshöhe | <= 1.000 m ohne Strom Deklassierung 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m |
Vibrationsfestigkeit | 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
Stoßfestigkeit | 15 gn für 11 ms entspricht IEC 60068-2-27 |
Standards | IEC 61800-3 | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Gewicht | 4,244 kg |
VPE 1 Höhe | 8,800 cm |
VPE 1 Breite | 48,000 cm |
VPE 1 Länge | 38,000 cm |
VPE 2 Art | P06 |
VPE 2 Menge | 12 |
VPE 2 Gewicht | 63,928 kg |
VPE 2 Höhe | 75,000 cm |
VPE 2 Breite | 60,000 cm |
VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
NachhaltigkeitFrei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei | Ja |
