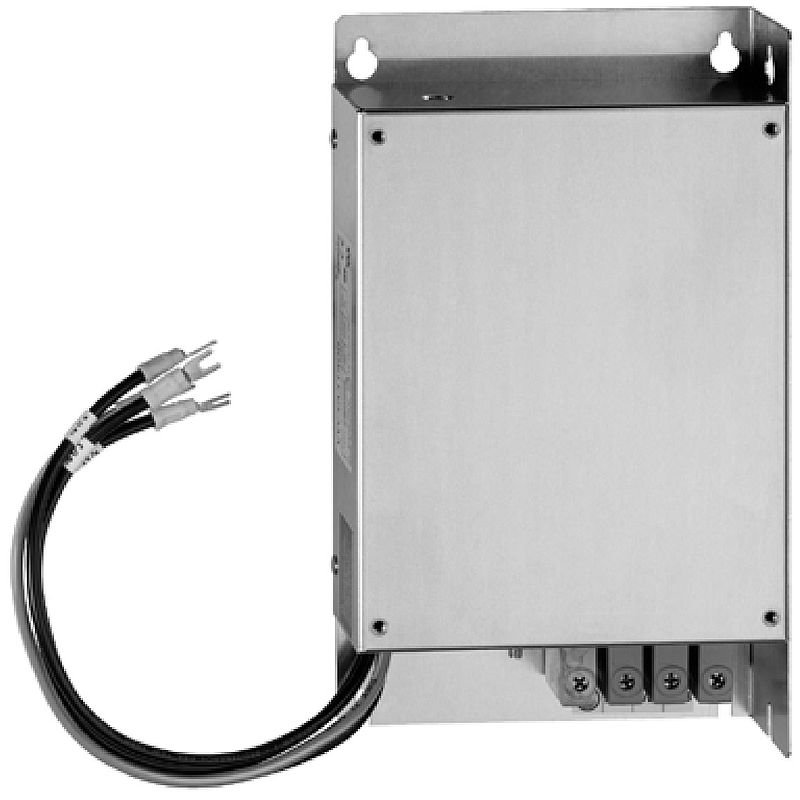

EMV-Filter, zusätzlich, Spannungsversorgung, 3-phasig, 90A
VW3A4406
Materialpreisgruppe : CI
880,00 EUR ![](/typo3conf/ext/fs_se_pim/Resources/Public/Icons/info-bicolor.svg)
Eingestellt am: 05. April 2023![](/typo3conf/ext/fs_se_pim/Resources/Public/Icons/info-bicolor.svg)
EAN Code: 3389118065635
Spezifikationen
Hauptmerkmale | |
---|---|
Baureihe | Altivar |
Produkt- oder Komponententyp | EMV-Eingangsfilter |
Kompatible Produktfamilie | Altivar 71 Altivar 212 Altivar 61 |
Produktkompatibilität | ATV212HU22N4 ATV212HU30N4 ATV212HD22M3X ATV61HD18M3X ATV61HD22M3X ATV61HD22N4 ATV71HD18M3X ATV71HD22M3X ATV71HD22N4 ATV71WD22N4 |
Produktspezifische Anwendung | EMV-Footprintfilter |
[In] Bemessungsstrom | 90 A |
thermische Verluste | 13,5 W für ATV21HD30N4 27,1 W für ATV21HD22M3X 7,3 W für ATV21HD22N4 34 W für Wechselspannung 200 - 240 V Frequenzumrichter ATV61/ATV71 11 W für Wechselspannung 380 - 480 V Frequenzumrichter ATV61/ATV71 |
Anzahl der Netzphasen | 3 Phasen | Zusatzmerkmale |
elektrische Verbindung | Terminal 50 mm² AWG 0 |
[M] Anzugsdrehmoment | 6 Nm |
Maximaler Differenzstrom | 60 mA bei 400 V 50 Hz 33 mA bei 400 V 50 Hz 40,6 mA bei 480 V 60 Hz 84,5 mA bei 480 V 60 Hz |
Versorgungsspannung | 200…240 V 380…500 V |
Toleranz | 10 % |
Produktgewicht | 15 kg | Montage |
Schutzart (IP) | IP20 IP41 (Oberteil) |
Relative Feuchtigkeit | 0…93 % entspricht IEC 68-2-3 |
Umgebungstemperatur bei Betrieb | -10…50 °C |
Umgebungstemperatur bei Lagerung | -40…65 °C |
Betriebshöhe | <= 1.000 m ohne Strom Deklassierung 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m |
Vibrationsfestigkeit | 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
Stoßfestigkeit | 15 gn für 11 ms entspricht EN/IEC 60068-2-27 |
Standards | EN 133200 | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Gewicht | 13,862 kg |
VPE 1 Höhe | 20,000 cm |
VPE 1 Breite | 91,500 cm |
VPE 1 Länge | 47,000 cm |
VPE 2 Art | P12 |
VPE 2 Menge | 4 |
VPE 2 Gewicht | 50,086 kg |
VPE 2 Höhe | 75,000 cm |
VPE 2 Breite | 80,000 cm |
VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
NachhaltigkeitFrei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei | Ja |
