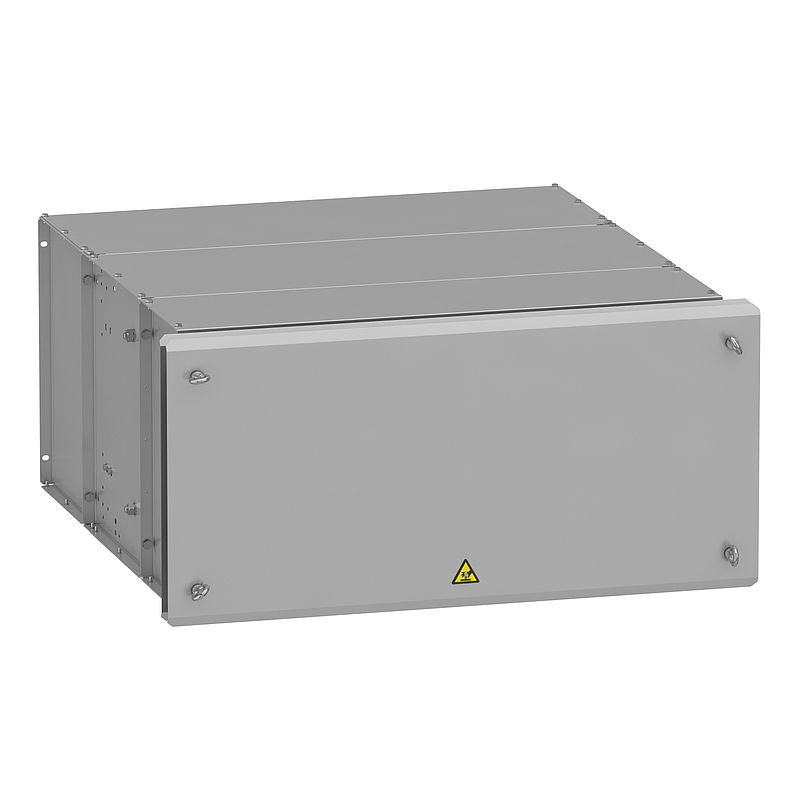

Bremswiderstand, 8Ohm, 25 kW, IP23
VW3A7755
Materialpreisgruppe : CI
3.653,00 EUR
EAN Code: 3606480802478
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| CAE | Download |
| Instruction sheet | Download |
| CAD | Download |
| Catalog | Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Widerstand | 8 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC | Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 55 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 15 kW 200 - 240 V schwerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 55 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV340 45 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV930 75 kW 500-690 V schwerer Zyklus Frequenzumrichter ATV930 90 kW 500-690 V schwerer Zyklus Frequenzumrichter ATV930 100 hp 600 V schwerer Zyklus |
| mittlere verfügbare Leistung | 25 kW bei 50 °C |
| elektrische Verbindung | Terminal, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter M12 Stabdraht für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 540 mm |
| Höhe | 1035 mm |
| Tiefe | 1060 mm |
| Produktgewicht | 87,5 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle | Montage |
| Schutzart (IP) | IP23 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 116,0 kg |
| VPE 1 Höhe | 136,0 cm |
| VPE 1 Breite | 71,0 cm |
| VPE 1 Länge | 111,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
12 Dokumente
| Auswahlkatalog 2024 19/06/24 · Catalog | 47,5 MB | Download |
| Frequenzumrichter für den Maschinenbau (0,75 - 75 kW) ZXKATV340 · 15/06/24 · Catalog | 4,4 MB | Download |
| Instruction Sheet - Braking Resistors: VW3A7730...757 VW3A7730...757 · 15/06/24 · Instruction sheet | 1,6 MB | Download |
| VW3A7755 EU-RoHS-Erklärung 15/06/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
| VW3A7755 REACh-Erklärung 14/06/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
| VW3A7755 China-RoHS-Erklärung 14/06/24 · Declaration of Conformity (Sustainability) | 0,2 MB | Download |
| Braking resistor 8 ohms 25 kw IP23 - 3D CAD 15/05/24 · CAD | 5,9 MB | Download |
| Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 DIA2ED2150601FR · 15/05/24 · Catalog | 34,0 MB | Download |
| Altivar Machine ATV340 - Catalogue DIA2ED2160701FR · 15/05/24 · Catalog | 16,6 MB | Download |
| Altivar Machine ATV340 - Catalog 15/05/24 · Catalog | 17,0 MB | Download |
| Discover catalog for Altivar Process ATV900 variable speed drives DIA2ED2150601EN · 15/05/24 · Catalog | 34,5 MB | Download |
| ATV900 EPLAN database (.edz) 15/05/24 · CAE | 2,2 MB | Download |
