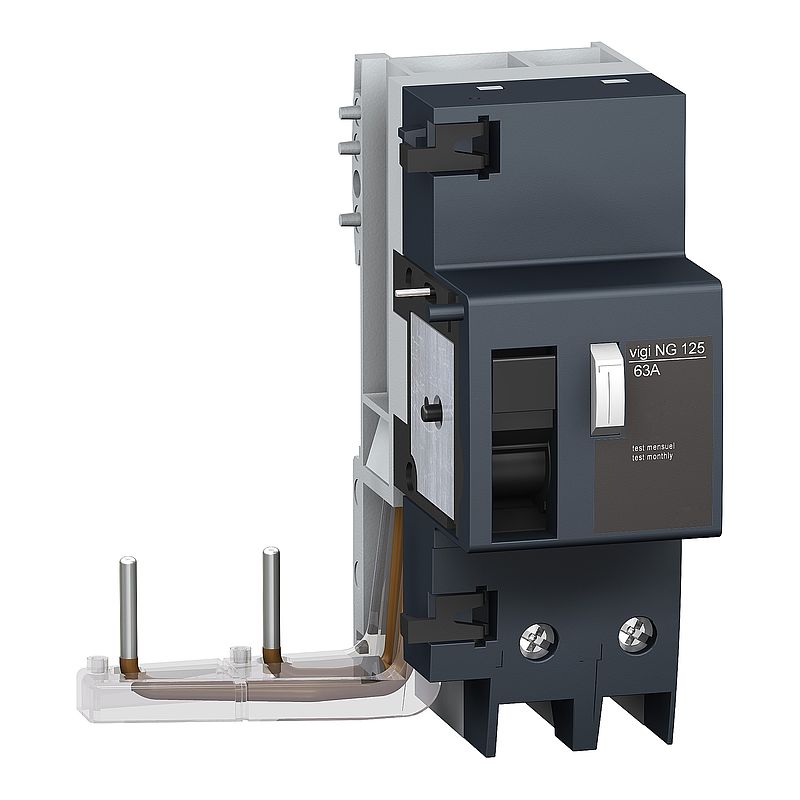

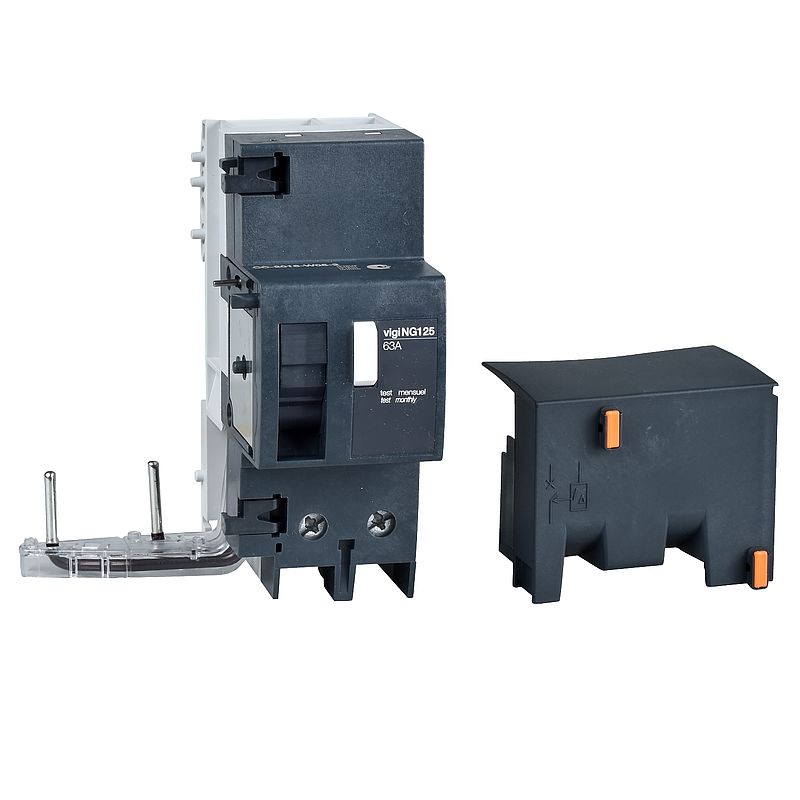

FI-Block Vigi NG125, 2P, 63A, 300mA, Typ A
19012
Materialpreisgruppe : D1
413,00 EUR
EAN Code: 3303430190127
Hauptdokumente
Produktdatenblatt | Download |
Declaration of Conformity (Sustainability) | Download |
Instruction sheet | Download |
Catalog | Download |
CAD | Download |
User guide | Download |
Circularity Profile | Download |
Environmental Disclosure | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Zubehörteile: Kompatible Produkte
Spezifikationen
Hauptmerkmale | |
---|---|
Produkt- oder Komponententyp | Zusätzliche Fehlerstrom-Schutzeinrichtungen |
Kurzbezeichnung des Geräts | Vigi NG125 |
Beschreibung der Pole | 2P |
[In] Bemessungsstrom | 63 A |
Netzwerktyp | AC |
Erdschlussempfindlichkeit | 300 mA |
Erdschlussschutz Zeitverzögerung | Unverzögert |
Erdschluss-Schutzklasse | Typ A | Zusatzmerkmale |
Geräteposition im System | Abgang |
Netzwerkfrequenz | 50/60 Hz |
[Ue] Betriebsbemessungsspannung | 230-415 V AC 50/60 Hz |
Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
[Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht IEC/EN 60947-2 |
[Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht IEC/EN 60947-2 |
Montagehalterung | 35 mm symmetrische DIN-Schiene |
elektrischer Anschluss für LS-Schalter | Mit Schrauben |
9-mm-Raster | 5 |
Höhe | 118 mm |
Breite | 99 mm |
Tiefe | 81 mm |
Produktgewicht | 0,25 kg |
Elektrische Lebensdauer | 10000 Zyklen entspricht IEC/EN 60947-2 |
Anschlüsse - Klemmen | Tunnelklemmen1…35 mm² flexibel Tunnelklemmen1,5…50 mm² fest |
Drahtabisolierungslänge | 20 mm |
[M] Anzugsdrehmoment | 3,5 Nm | Montage |
Normen | IEC/EN 60947-2:Annex B |
Schutzart (IP) | IP40 entspricht IEC/EN 60947-2 |
Verschmutzungsgrad | 3 entspricht IEC/EN 60947-2 |
Elektromagnetische Verträglichkeit | 8/20 µs Impulswiderstand, 3.000 A entspricht IEC/EN 60947-2 |
Tropentauglichkeit | 2 entspricht IEC 60068-1 |
Relative Luftfeuchtigkeit | 95 % bei 55 °C |
Betriebshöhe | 2.000 m | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Gewicht | 305,0 g |
VPE 1 Höhe | 9,4 cm |
VPE 1 Breite | 15,5 cm |
VPE 1 Länge | 15,0 cm |
VPE 2 Art | S03 |
VPE 2 Menge | 8 |
VPE 2 Gewicht | 2,9 kg |
VPE 2 Höhe | 30,0 cm |
VPE 2 Breite | 30,0 cm |
VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
NachhaltigkeitEU-RoHS-Richtlinie | Konform mit Ausnahmen |
Quecksilberfrei | Ja |
WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
