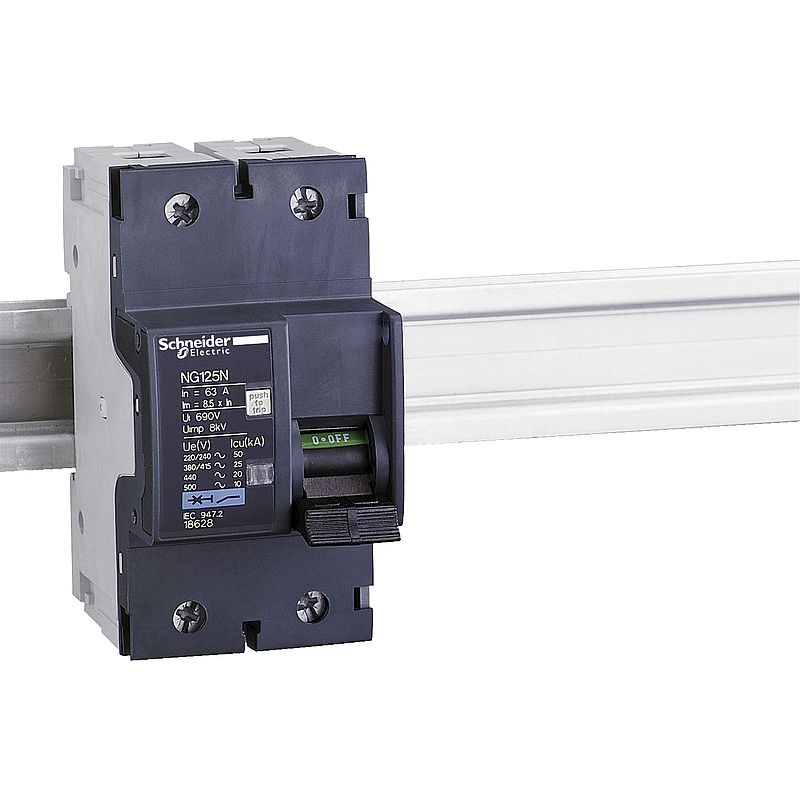

Leistungsschalter NG125N, 2P, 16A, C-Charakteristik

18622

EAN Code: 3303430186229

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Entsorgungsinformation	Download
Produktumweltprofil	Download
Gebrauchsanleitung	Download
Umweltzertifikat (ROHS/REACH)	Download
Benutzerhandbuch	Download
Katalog	Download
CAD	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (5)

Zusatzausrüstungen (6)

Erweiterungen (2)

Kommunikations-Artikel (1)

Spezifikationen

Hauptmerkmale
Baureihe	Acti9
Produktname	Acti9 NG125
Produkt- oder Komponententyp	Leitungsschutzschalter
Kurzbezeichnung des Geräts	NG125N
Geräteanwendung	Verteilung
Beschreibung der Pole	2P
Anzahl der geschützten Pole	2
[In] Bemessungsstrom	16 A bei 40 °C
Netzwerktyp	AC DC
Auslöser-Technologie	Thermomagnetisch
Kurvenscheibe	C
Ausschaltvermögen	10 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 50 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 20 kA Icu bei <= 250 V DC entspricht EN/IEC 60947-2
Nutzungskategorie	Kategorie A entspricht IEC 60947-2
Eignung für Isolation	Ja entspricht IEC 60947-2
Normen	EN/IEC 60947-2
Zusatzmerkmale
Netzwerkfrequenz	50/60 Hz
[Ue] Betriebsbemessungsspannung	380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz <= 250 V DC
Magnetische Auslösegrenze	8 x In
[Ics] Bemessungsbetriebs-Ausschaltvermögen	37,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 18,75 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 15 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 25 kA 100 % entspricht EN/IEC 60947-2 - 250 V DC
[Ui] Bemessungs-Isolationsspannung	690 V AC 50/60 Hz entspricht EN/IEC 60947-2
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV entspricht EN/IEC 60947-2
Kontaktstellungsanzeige	Ja
Kontrolltyp	Kippschalter Manueller Auslösetest
Lokale Signalisierung	ON/OFF-Anzeige Auslöseanzeige
Montagemodus	Aufsteckbar
Montagehalterung	35 mm symmetrische DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	Ja
9-mm-Raster	6
Höhe	103 mm
Breite	54 mm
Tiefe	81 mm
Produktgewicht	0,48 kg
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	10000 Zyklen
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Anschlüsse - Klemmen	Tunnelklemmen1,5…50 mm² fest Tunnelklemmen1…35 mm² flexibel
Drahtabisolierungslänge	20 mm
[M] Anzugsdrehmoment	3,5 Nm
Erdschlussschutz	Separater Block
Montageposition	Vertikal
Beschreibung der Verriegelungsoptionen	Integrierte Verriegelung
Montage
Schutzart (IP)	IP20 conforming to IEC 60529
Schutzart (IK)	IK05 entspricht EN/IEC 62262
Verschmutzungsgrad	3 entspricht IEC 60947-2
Überspannungskategorie	IV
Tropentauglichkeit	2 entspricht IEC 60068-1
Relative Luftfeuchtigkeit	95 % bei 55 °C
Umgebungstemperatur bei Betrieb	-30…70 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	478,000 g
VPE 1 Höhe	5,600 cm
VPE 1 Breite	8,000 cm
VPE 1 Länge	10,200 cm
VPE 2 Art	BB1
VPE 2 Menge	6
VPE 2 Gewicht	2,944 kg
VPE 2 Höhe	8,700 cm
VPE 2 Breite	11,700 cm
VPE 2 Länge	36,000 cm
VPE 3 Art	S03
VPE 3 Menge	36
VPE 3 Gewicht	18,160 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Environmental data

WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer	282497db-b1ca-4c71-962c-f8cda8e058bf
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Nein
Rücknahme	No
CO2-Bilanz (kg CO2 eq.)	34
