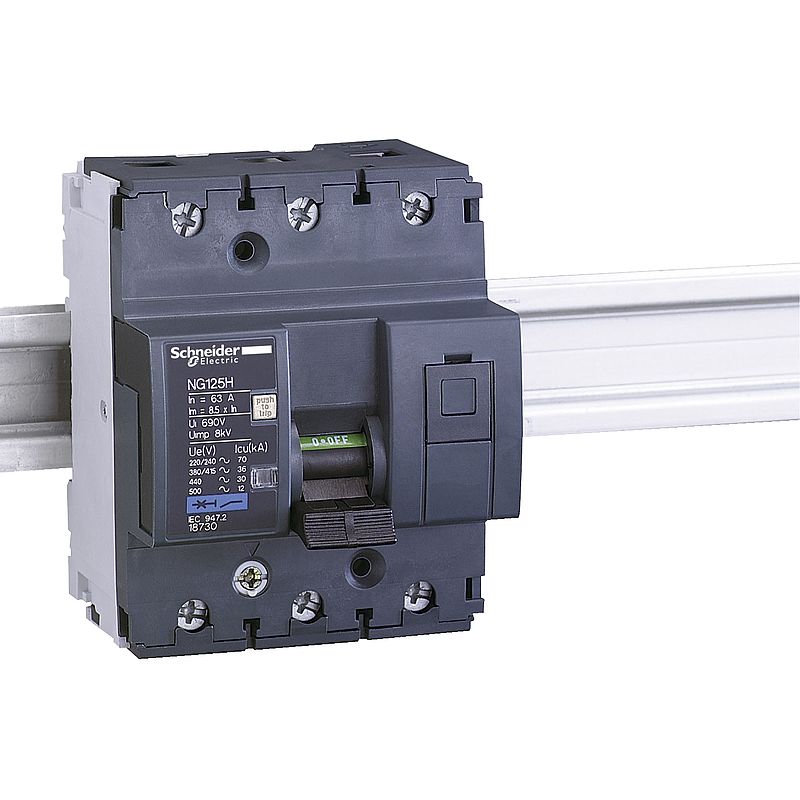

Leistungsschalter NG125H, 3-polig, 16A, C-Charakteristik
18724
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (8)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (6)
Kommunikations-Artikel Erweiterungen: Kompatible Produkte
Erweiterungen (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti9 NG125 |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Kurzbezeichnung des Geräts | NG125H |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 16 A bei 40 °C |
| Netzwerktyp | DC AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 12 kA Icu bei 500 V AC 50/60 Hz entspricht EN/IEC 60947-2 30 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2 36 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2 70 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2 25 kA Icu bei <= 375 V DC entspricht EN/IEC 60947-2 |
| Nutzungskategorie | Kategorie A entspricht IEC 60947-2 |
| Eignung für Isolation | Ja entspricht IEC 60947-2 |
| Normen | EN/IEC 60947-2 | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | <= 375 V DC 380 - 415 V AC 50/60 Hz 500 V AC 50/60 Hz 220 - 240 V AC 50/60 Hz 440 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 8 x Zoll +/-20 % |
| [Ics] Bemessungsbetriebs-Ausschaltvermögen | 52,5 kA 75 % entspricht EN/IEC 60947-2 - 220 - 240 V AC 50/60 Hz 27 kA 75 % entspricht EN/IEC 60947-2 - 380 - 415 V AC 50/60 Hz 22,5 kA 75 % entspricht EN/IEC 60947-2 - 440 V AC 50/60 Hz 9 kA 75 % entspricht EN/IEC 60947-2 - 500 V AC 50/60 Hz 25 kA 100 % entspricht EN/IEC 60947-2 - <= 375 V DC |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC 50/60 Hz entspricht EN/IEC 60947-2 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV entspricht EN/IEC 60947-2 |
| Kontaktstellungsanzeige | Ja |
| Kontrolltyp | Kippschalter Manueller Auslösetest |
| Lokale Signalisierung | Auslöseanzeige ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Ja |
| 9-mm-Raster | 9 |
| Höhe | 103 mm |
| Breite | 81 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,72 kg |
| Mechanische Lebensdauer | 20000 Zyklen |
| Elektrische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen1,5…50 mm² fest Tunnelklemmen1…35 mm² flexibel |
| Drahtabisolierungslänge | 20 mm |
| [M] Anzugsdrehmoment | 3,5 Nm |
| Erdschlussschutz | Separater Block |
| Montageposition | Vertikal |
| Beschreibung der Verriegelungsoptionen | Integrierte Verriegelung | Montage |
| Schutzart (IP) | IP20 conforming to IEC 60529 |
| Schutzart (IK) | IK05 entspricht EN/IEC 62262 |
| Verschmutzungsgrad | 3 entspricht IEC 60947-2 |
| Überspannungskategorie | IV |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -30…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 756 g |
| VPE 1 Höhe | 8,6 cm |
| VPE 1 Breite | 12,4 cm |
| VPE 1 Länge | 12,9 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 18 |
| VPE 2 Gewicht | 14,096 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | C839c050-8547-41ce-b0db-e9813554fc09 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 51 |
