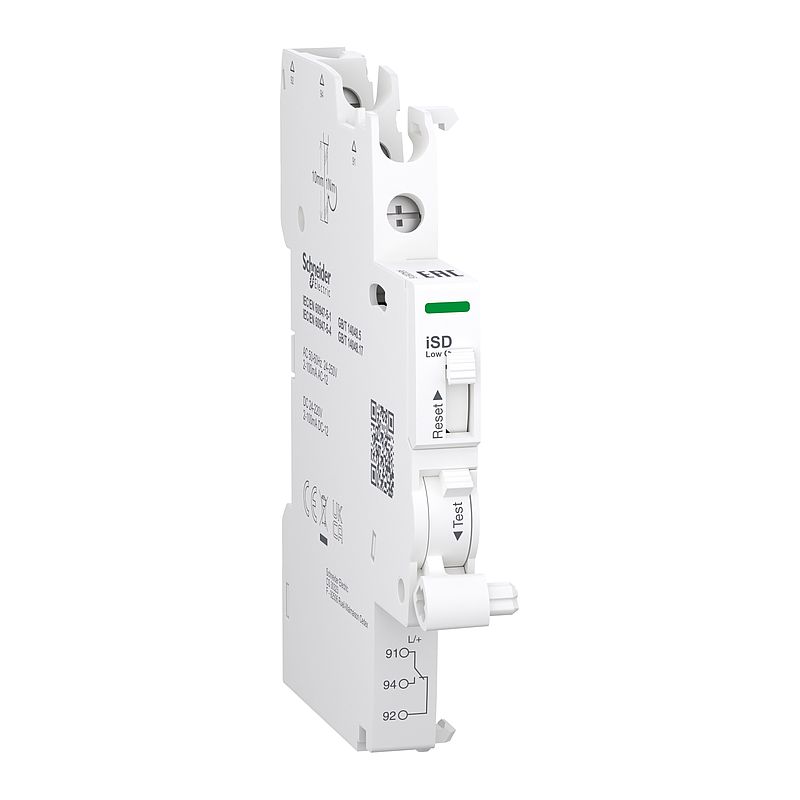

Fernmeldeschalter, Acti9, iSD, 1 Wechsler, 2mA bis 100mA, 24VAC bis 250VAC, 24VDC bis 220VDC, Anschluss oben
A9A26916
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
Broschüre
|
Download |
|
Produktumweltprofil
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (22)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fehlerkontakt |
| Kurzbezeichnung des Geräts | iSD |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | 2…100 mA bei 24 - 240 V, AC 50/60 Hz 2…100 mA bei 24 V, DC 2…100 mA bei 48 V, DC 2…100 mA bei 60 V, DC 2…100 mA bei 130 V, DC 2…100 mA bei 220 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 EN/IEC 60947-5-4 GB/T 14048.5 GB/T 14048.17 |
| Produktzertifizierungen | UKCA CE |
| Gütesiegel | CCC EAC |
Zusatzmerkmale |
| Betriebsmodus | Verkettung bis zu 100 Geräte |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Lokale Signalisierung | Mechanische Anzeige |
| Montagemodus | Aufsteckbar |
| Montageort | Linke Seite des Leistungsschalters |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: ja |
| Höhe | 86 mm |
| Breite | 9 mm |
| Tiefe | 73 mm |
| Produktgewicht | 32 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemmenleiste (oben) 1 Kabel(n) 1…4 mm² - fest Schraubklemmenleiste (oben) 1 Kabel(n) 0,5…2,5 mm² - flexibel Schraubklemmenleiste (oben) 2 Kabel(n) 2,5 mm² - fest Schraubklemmenleiste (oben) 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm oben | Montage |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 7,7 cm |
| VPE 1 Breite | 2,0 cm |
| VPE 1 Länge | 9,25 cm |
| VPE 1 Gewicht | 42,0 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 8,1 cm |
| VPE 2 Breite | 9,5 cm |
| VPE 2 Länge | 25,6 cm |
| VPE 2 Gewicht | 588,0 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm |
| VPE 3 Gewicht | 6,321 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data| REACh frei von SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Giftiges Schwermetall frei | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 1 |
