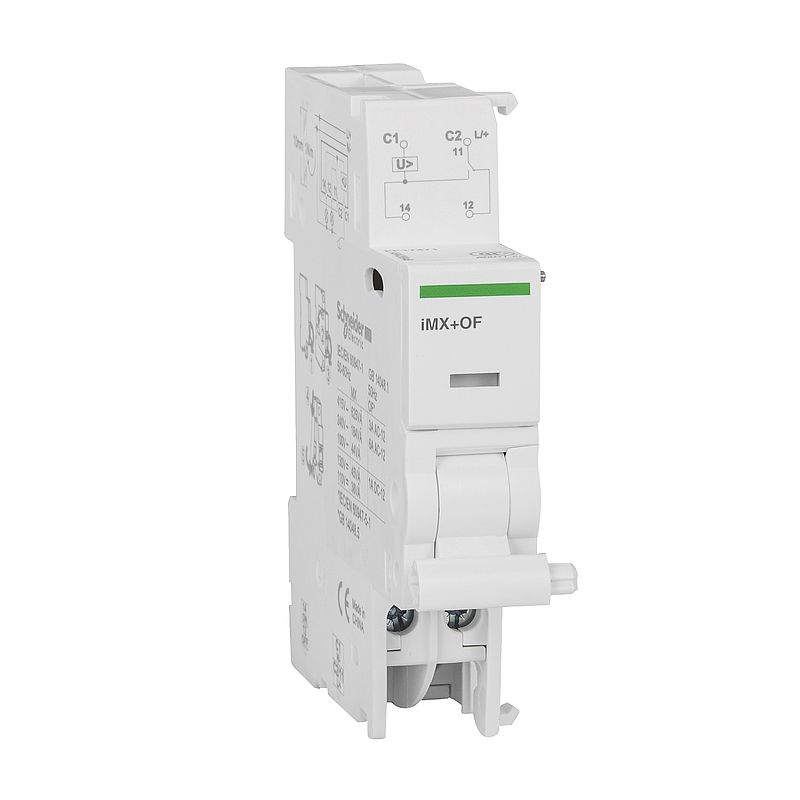

Arbeitsstromauslöser iMX+OF, 220-415V AC / 110-130V DC
A9A26946
Materialpreisgruppe : D7
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Instruction sheet | Download |
| CAD | Download |
| Catalog | Download |
| How to video | Video anzeigen |
| Circularity Profile | Download |
| Environmental Disclosure | Download |
| Declaration of conformity | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen
Fehlerstrom-Schutzeinrichtungen Leistungsschalter: Kompatible Produkte
Leistungsschalter (10)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Arbeitsstromauslöser mit Hilfsschalter OF |
| Kurzbezeichnung des Geräts | iMX+OF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [Uc] Steuerkreisspannung | 100 - 415 V AC 50/60 Hz 110 - 130 V DC |
| 9-mm-Raster | 2 |
| [In] Bemessungsstrom | AC-12 3 A bei 415 V, AC 50 Hz AC-12 6 A bei 100 V, AC 50 Hz AC-12 6 A bei 230 V, AC 50 Hz DC-12 1 A bei 110 V, DC DC-12 1 A bei 130 V, DC | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Acti9 iC65 Acti 9 Acti9 ARA Acti 9 Acti9 iDPN Vigi Acti 9 Acti9 iID Acti 9 Acti9 iSW-NA Acti 9 Acti9 RCA Acti 9 Acti9 iDPN (Chinesische Version) Acti 9 Acti9 iC60 Doppelklemmen-Leitungsschutzschalter Acti 9 Acti9 iC40 |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Breite | 18 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Klemmenanschluss - 2 Kabel(n) 2,5 mm² - flexibel mit Kabelende Klemmenanschluss - 1 Kabel(n) 6 mm² - fest Klemmenanschluss - 2 Kabel(n) 2,5 mm² - fest Klemmenanschluss - 1 Kabel(n) 4 mm² - flexibel |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | IMX+OF | Montage |
| Normen | EN/IEC 60947-1 EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 77,000 g |
| VPE 1 Höhe | 3,100 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,300 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 682,000 g |
| VPE 2 Höhe | 8,800 cm |
| VPE 2 Breite | 10,200 cm |
| VPE 2 Länge | 27,200 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,706 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
