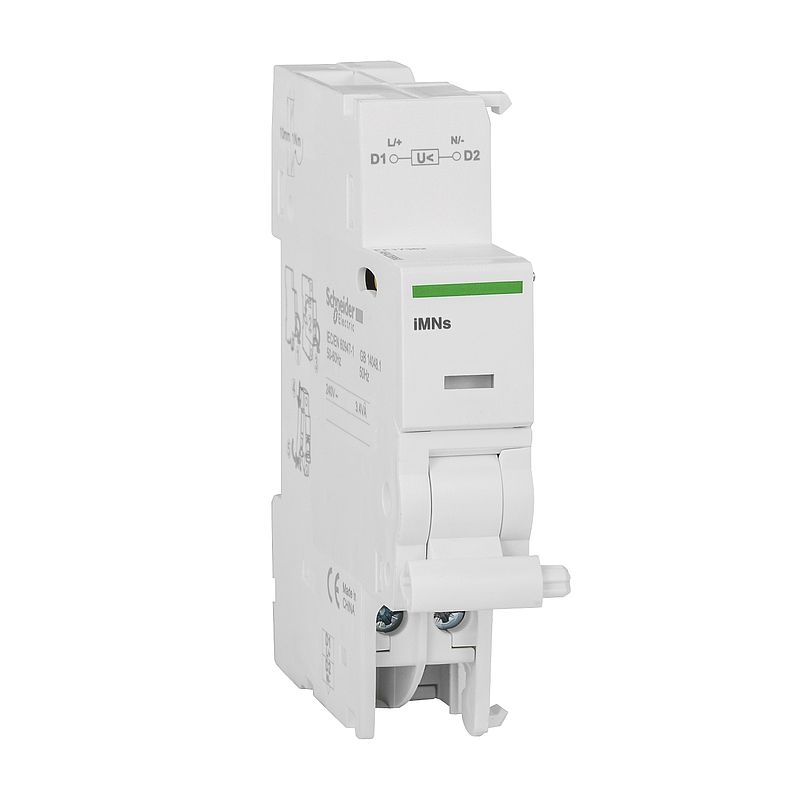

Unterspannungsauslöser iMNs, 220-240V AC 50/60Hz verzögert
A9A26963
Materialpreisgruppe
: D7
129,90 EUR
EAN Code: 3606480088018
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter: Kompatible Produkte
Leistungsschalter (10)
Fehlerstrom-Schutzeinrichtungen
Hauptfunktionen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Unterspannungsauslöser |
| Kurzbezeichnung des Geräts | iMNs |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50/60 Hz |
| Kontrolltyp | Verzögert |
| 9-mm-Raster | 2 | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti 9 Acti9 iC65 Acti 9 Acti9 ARA Acti 9 Acti9 iDPN Vigi Acti 9 Acti9 iID Acti 9 Acti9 iSW-NA Acti 9 Acti9 RCA Acti 9 Acti9 iDPN (Chinesische Version) Acti 9 Acti9 iC60 Doppelklemmen-Leitungsschutzschalter Acti 9 Acti9 iC40 |
| Lokale Signalisierung | Aktionsanzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben und unten: ja |
| Breite | 18 mm |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Klemmenanschluss - 1 Kabel(n) 10 mm² - fest Klemmenanschluss - 2 Kabel(n) 2,9 mm² - fest Klemmenanschluss - 1 Kabel(n) 8 mm² - flexibel Klemmenanschluss - 2 Kabel(n) 2,9 mm² - flexibel mit Kabelende |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | IMNs | Montage |
| Normen | EN/IEC 60947-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 81,000 g |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,600 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 707,000 g |
| VPE 2 Höhe | 8,700 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 26,600 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 6,882 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
