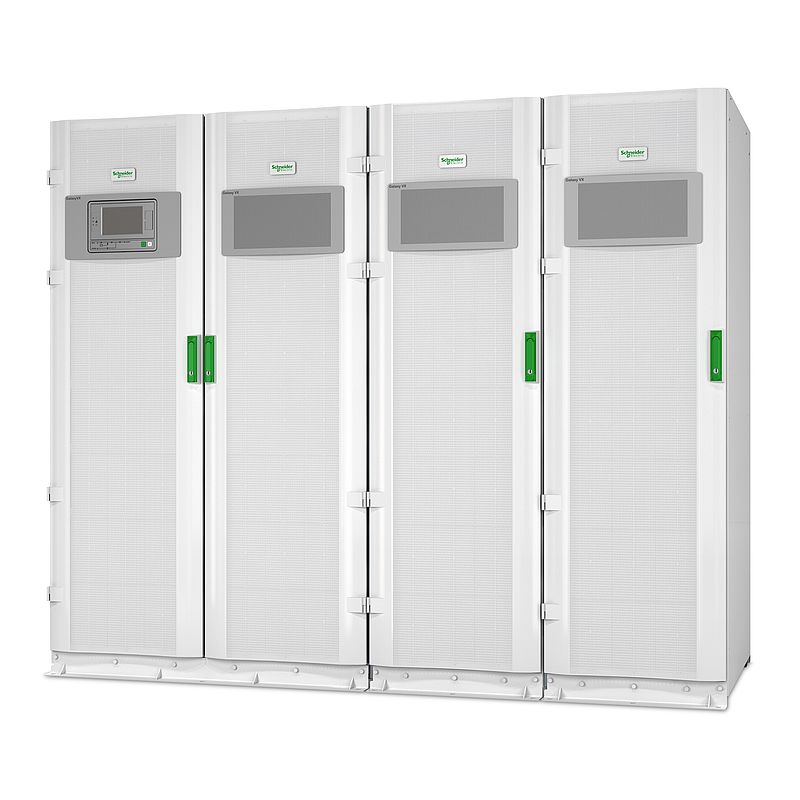

Galaxy VX, 500 kVA, skalierbar auf 1500 kVA, 400 V, Start-up-Service 5 x 8
GVX500K1500HS
Hauptdokumente
 Produktdatenblatt | Download |
| Maßzeichnung | Download |
| Spezifikationsleitfaden | Download |
| Benutzerhandbuch | Download |
| Broschüre | Download |
| Informationsvideo | Video anzeigen |
| Zertifikat | Download |
| Produktumweltprofil | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
Dieses Produkt ist kompatibel mit
Batterien: Kompatible Produkte
Batterien (5)Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (6)Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | A highly efficient, modular, 500 kVA scalable to 1500 kVA 3-phase UPS that provides the performance, flexibility, and maximized asset utilization today’s large data centers and mission critical applications require. This EcoStruxure Ready UPS features up to 99% efficiency with patented ECOnversion technology. Includes 5x8 start-up service. |
| Lieferzeit | Sonderbestellung - Lieferzeit auf Anfrage | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Weitere Eingangsspannung | 380 V 415 V 440 V |
| Hauptausgangsspannung | 400 V3 Phasen |
| Weitere Ausgangsspannung | 380 V 415 V 440 V |
| Bemessungsleistung in W | 500 kW |
| Nennleistung in VA | 500 kVA |
| Batterietyp | Externes Batteriesystem |
| geliefertes Zubehör | Installationsanleitung Inbetriebnahme-Service | Allgemein |
| Redundant | No | Abmessungen |
| Farbe | Weiß |
| Höhe | 197 cm |
| Breite | 320 cm |
| Tiefe | 90 cm |
| Produktgewicht | 1956 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 4-adrig (3P + E) |
| Max. Eingangsstrom | 851 A |
| Max. Kurzschlussfestigket (Icw) | 100 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | Von 0,7 kapazitiv bis 0,5 induktiv ohne leistungsreduzierung |
| Eingangsleistungsfaktor bei Volllast | 1 | Ausgang |
| Max. konfigurierbare Leistung in W | 1500 kW |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | 3 mit THC < 5 % |
| Oberschwingungsverzerrung am Ausgang | < 2% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Max. konfigurierbare Leistung in VA | 1500 kVA |
| Wave type | Sinuswelle | Konformität |
| Produktzertifizierungen | C-Tick CE |
| Normen | EN/IEC 62040-1 EN/IEC 62040-2 EN/IEC 62040-3 IBC 2012 IEC 62040-4 ISTA 2B | Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0,00…15240,00 m |
| Geräuschpegel | 69.5 dBA |
| Wärmeabgabe | 82260 Btu/h |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Batteriespannung | 480 V |
| Batteriespannung entladen | 384 V DC |
| Batterieleistung in VAh | 0 VAh Laufzeit | Kommunikation & Management |
| freie Steckplätze | 2 |
| Bedienfeld | 7" touch screen display | Verpackungseinheiten |
| VPE 1 Gewicht | 3737 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 106 cm |
| VPE 1 Länge | 516 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Garantie | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
25 Dokumente
| GVX500K1500HS China-RoHS-Erklärung 29/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| GVX500K1500HS EU-RoHS-Erklärung 29/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| Galaxy VX, Env Disclosure, PEP, Schneider Electric 15/04/24 · Produktumweltprofil | 1,7 MB | Download |
| Galaxy VX ASI de 1 000 kW (extensible), 1 250 kW et 1 500 kW Installation 990-5783F-012 · 15/04/24 · Benutzerhandbuch | 21,0 MB | Download |
| Galaxy VX Système ASI Utilisation 990-5452K-012 · 15/04/24 · Benutzerhandbuch | 4,8 MB | Download |
| Galaxy VX Sistema SAI Funcionamiento 990-5452K-006 · 15/04/24 · Benutzerhandbuch | 4,9 MB | Download |
| Galaxy VX Sistema UPS Funzionamento 990-5452K-017 · 15/04/24 · Benutzerhandbuch | 4,7 MB | Download |
| Galaxy VX SAI con armario de E/S de 1500 kW Instalación 990-5783H-006 · 15/04/24 · Benutzerhandbuch | 21,5 MB | Download |
| Galaxy VX 380 V, 400 V, 415 e 440 V Specifiche tecniche 990-5850H-017 · 15/04/24 · Spezifikationsleitfaden | 3,9 MB | Download |
| Galaxy VX 380 V, 400 V, 415 y 440 V Especificaciones técnicas 990-5850K-006 · 15/04/24 · Spezifikationsleitfaden | 3,9 MB | Download |
| Galaxy VX Système d'ASI 380 V, 400 V, 415 V et 440 V caractéristiques techniques 990-5850H-012 · 15/04/24 · Spezifikationsleitfaden | 3,8 MB | Download |
| Galaxy VX Renewal of APPLICATION FOR HCAI SPECIAL SEISMIC CERTIFICATION PREAPPROVAL (OSP) 15/04/24 · Zertifikat | 4,5 MB | Download |
| CB certificate for Galaxy VX 500KW/KVA modular up to 1500KW/KVA, incl. Power cabinet for modular build GVXP250KD 15/04/24 · Zertifikat | 0,2 MB | Download |
| Galaxy VX Cmim Declaration of Conformity 992-9330 · 15/04/24 · Zertifikat | 0,1 MB | Download |
| Discover Galaxy VX 3-phase UPS 15/04/24 · Informationsvideo | 0,2 MB | Video anzeigen |
| Galaxy VX UPS 500-1500 kW 400 V and 480 V Brochure 15/04/24 · Broschüre | 5,8 MB | Download |
| Galaxy VX UPS with 1500 kW IO Cabinet 400/480 V Installation Manual 990-5783H-001 · 15/04/24 · Benutzerhandbuch | 21,4 MB | Download |
| Galaxy VX Operation Manual 990-5452L-001 · 15/04/24 · Benutzerhandbuch | 4,9 MB | Download |
| Galaxy VX USV-System Betrieb 990-5452K-005 · 15/04/24 · Benutzerhandbuch | 4,7 MB | Download |
| Galaxy VX 380 V, 400 V, 415 V, and 440V Technical Specifications 990-5850K-001 · 15/04/24 · Spezifikationsleitfaden | 3,8 MB | Download |
| Galaxy VX 380 V, 400 V, 415 V und 440 V USV-System Technische Daten 990-5850H-005 · 15/04/24 · Spezifikationsleitfaden | 3,8 MB | Download |
| GVX500-750K1250-1500HBC1-SD - Galaxy VX 500-750kW Expandable to 1250-1500kW 400V UPS 1 Mod Single Mains w Battery One line 15/04/24 · Maßzeichnung | 0,3 MB | Download |
| GVX500-750K1250-1500HS - Galaxy VX 400V 500-750kW Exp to 1250-1500kW UPS Mechanical 15/04/24 · Maßzeichnung | 2,5 MB | Download |
| Galaxy VX USV mit 1500-kW-E/A-Schrank Montage 990-5783F-005 · 15/03/24 · Benutzerhandbuch | 21,0 MB | Download |
| Galaxy VX UPS con armadio I/O da 1500 kW Installazione 990-5783F-017 · 15/01/24 · Benutzerhandbuch | 21,1 MB | Download |
