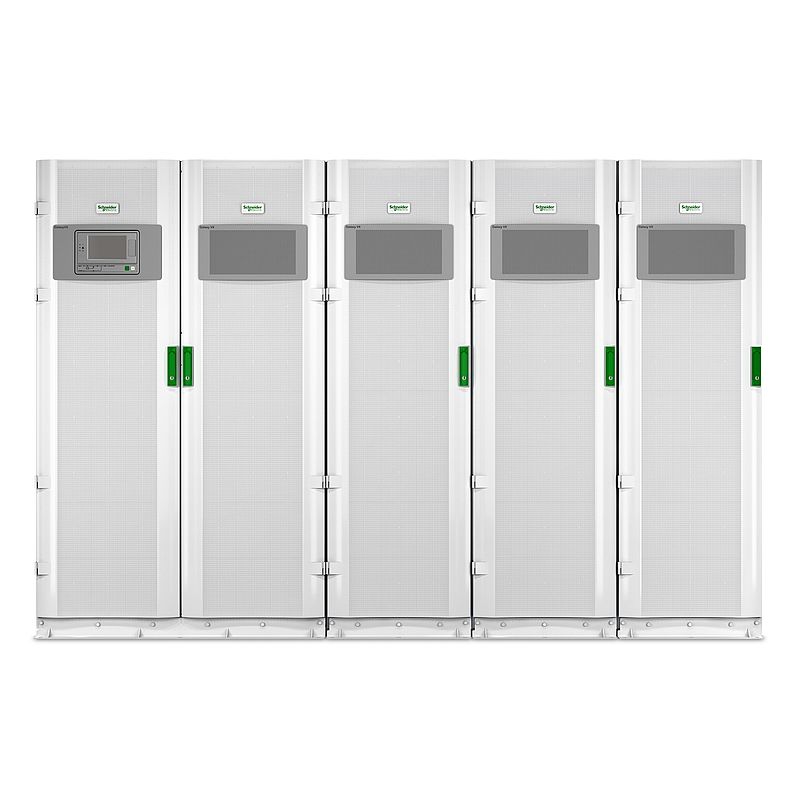

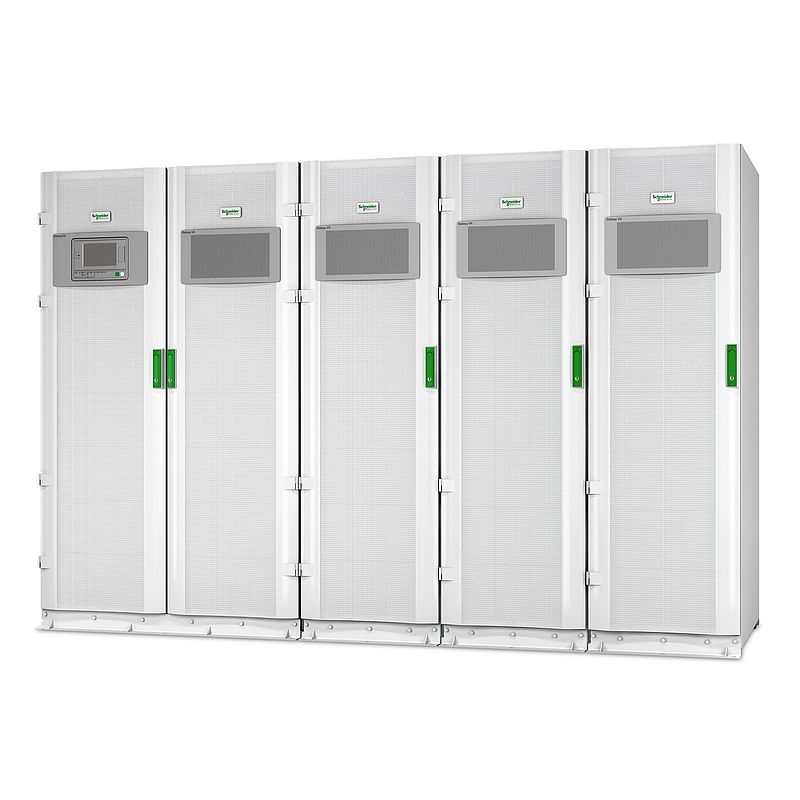

Galaxy VX 750 kVA, 400 V, Start-up-Service 5 x 8
GVX750K750NHS
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of conformity
|
Download |
|
Technical Drawing
|
Download |
|
Specification guide
|
Download |
|
BIM Model
|
Download |
|
User guide
|
Download |
|
Brochure
|
Download |
|
Promotional video
|
Video anzeigen |
|
Certificate
|
Download |
|
Certificate of Origin
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Handout
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
Dieses Produkt ist kompatibel mit
Batterien: Kompatible Produkte
Batterien (5)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
Ersatzteil-Kits: Kompatible Produkte
Ersatzteil-Kits (2)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (7)
: Kompatible Produkte
(5)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | A highly efficient, modular, 750 kVA 3-phase UPS that provides the performance, flexibility, and maximized asset utilization today’s large data centers and mission critical applications require. This EcoStruxure connected UPS features up to 99% efficiency in eConversion mode. Includes 5x8 start-up service. |
| Lieferzeit | Sonderbestellung - Lieferzeit auf Anfrage | Hauptmerkmale |
| Haupteingangsspannung | 400 V 3 Phasen |
| Weitere Eingangsspannung | 380 V 415 V 440 V |
| Hauptausgangsspannung | 400 V3 Phasen |
| Weitere Ausgangsspannung | 380 V 415 V 440 V |
| Bemessungsleistung in W | 750 kW |
| Nennleistung in VA | 750 kVA |
| Batterietyp | Externes Batteriesystem |
| Geliefertes Zubehör | Installationsanleitung Inbetriebnahme-Service |
| Baureihe | Galaxy VX |
| Kompatible Produktfamilie | Galaxy VX | Allgemein |
| Redundant | No |
| Produkt- oder Komponententyp | Unterbrechungsfreie Stromversorgung (USV) | Abmessungen |
| Farbe | Weiß |
| Höhe | 197 cm |
| Breite | 300 cm |
| Tiefe | 90 cm |
| Produktgewicht | 2570 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz |
| Max. Eingangsstrom | 1276 A |
| Max. Kurzschlussfestigket (Icw) | 100 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 3 % bei Volllast |
| Leistungsfaktor der Last | Von 0,7 kapazitiv bis 0,5 induktiv ohne leistungsreduzierung | Ausgang |
| Max. konfigurierbare Leistung in W | 750 kW |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz Netzsynchronisation 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert |
| Scheitelfaktor | 3 mit THC < 5 % |
| Wellentyp | Sinuswelle |
| Oberschwingungsverzerrung am Ausgang | < 2% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Max. konfigurierbare Leistung in VA | 750 kVA | Konformität |
| Produktzertifizierungen | cUL-gelistet C-Tick CE UL 1778 5. Auflage |
| Normen | IBC 2012 IEC 62040-1-1 IEC 62040-2 IEC 62040-3 IEC 62040-4 ISTA 2B |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % nicht kondensierend |
| Aufbewahrungshöhe | 0…1015,9 m |
| Geräuschpegel | 69.5 dBA |
| Schutzart (IP) | IP20 |
| Wärmeabgabe | 137523 Btu/h | Batterien und Überbrückungszeit |
| Batteriespannung | 480 V |
| Batteriespannung entladen | 384 V DC |
| Batterieleistung in VAh | 0 VAh Laufzeit | Kommunikation & Management |
| freie Steckplätze | 2 |
| Bedienfeld | 7" touch screen display | Verpackungseinheiten |
| Verpackungsgewicht (Lbs) | 3288 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 106 cm |
| VPE 1 Länge | 391 cm |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | Ja |
| Eingesparte und vermiedene Produktbeiträge | Yes |
| CO2-Bilanz (kg CO2 eq.) | 949219 |
| Total lifecycle Carbon footprint | 949 ton CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 56088.24838549842 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 56 088 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 622.5561594783583 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 623 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 130.6726000732208 |
| CO2 Fußabdruck während der Einrichtung | 131 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 888625.414798719 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 889 ton CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3751.8952588857633 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 3 752 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
