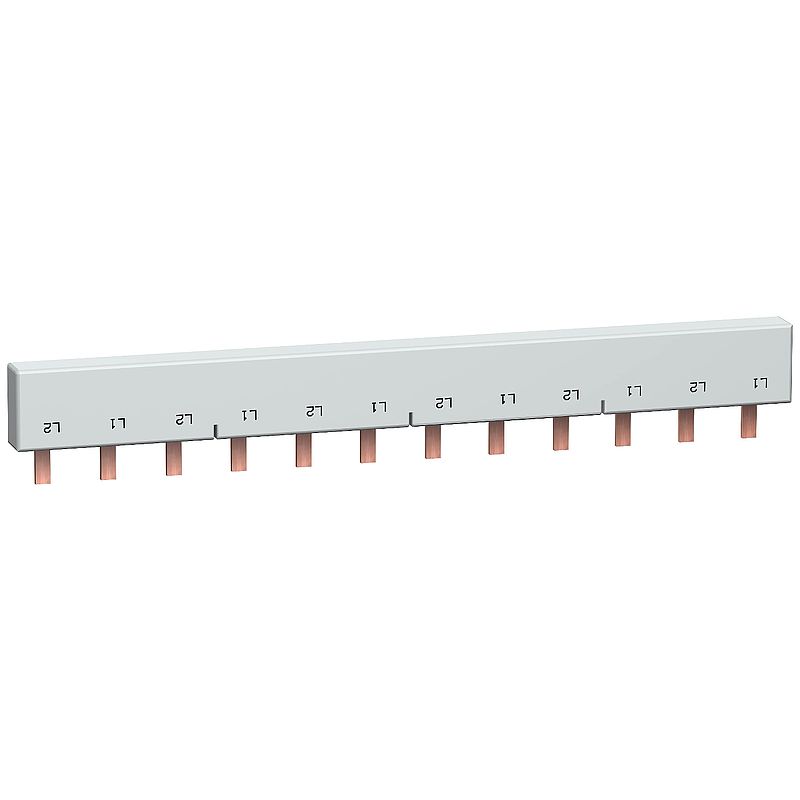

Phasenschiene Steg f. C60, UL 1077, 2P, 63A, 12 TE, Schrittweite 18mm
10286
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Brochure
|
Download |
|
Konformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Multi 9 |
| Produkt- oder Komponententyp | Kammschiene |
| Montagemodus | Horizontal |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Beschreibung der Leitungen | 2L |
| Länge in 18-mm-Modulen | 12 | Zusatzmerkmale |
| Anzahl der Wege | 6-polig 2 L |
| Polkonfiguration für 1-Weg | 1 x 2P |
| Anschlussraster | 18 mm |
| Anschlusstyp | Zinke |
| Abstand zwischen den Polen | 36 mm |
| Beschriftung | L1 L2 |
| Isolation | Isoliert |
| Gerätedarstellung | Nicht ablängbar |
| [Ie] Betriebsbemessungstrom | 100 A bei 40 °C |
| [Ue] Betriebsbemessungsspannung | 277 V AC Ph/N 480 V AC Ph/Ph |
| [Ui] Bemessungs-Isolationsspannung | 690 V AC |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montageort | Oben auf Tunnelklemmen |
| 9-mm-Raster | 24 |
| Breite | 216 mm |
| Farbe | Hellgrau (RAL 7035) |
| Kompatible Produktfamilie | Multi 9 Multi 9 C60SP | Montage |
| Normen | EN/IEC 61439-1 UL 1077 |
| Feuerbeständigkeit | 960 °C ( 30 s ) | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 94,000 g |
| VPE 1 Höhe | 1,300 cm |
| VPE 1 Breite | 5,500 cm |
| VPE 1 Länge | 21,500 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 72 |
| VPE 2 Gewicht | 6,873 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
