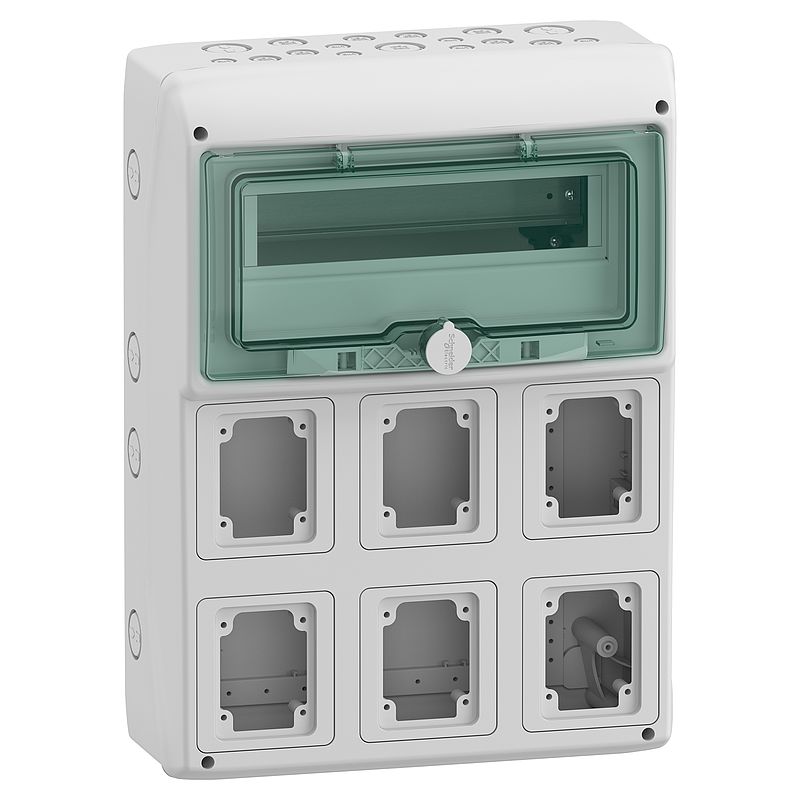

Kaedra-Gehäuse, für Steckdosen, 340x460mm, 13 Module, 6 Öffnungen
13181
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Maßzeichnung
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Technische Zeichnung
|
Download |
|
How To Video
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
Verteilungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für Netzsteckdose |
| Beschreibung der Montageplatte | Ohne Montageplatte |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 24 |
| Anzahl der 18-mm-Module pro Reihe | 12 |
| Gesamtzahl der 18-mm-Module | 12 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| Anzahl der Öffnungen der Schnittstelle | 6 |
| Anzahl von Platten | 2 für Drucktastersteuerungen 6 für 65 x 85-Steckdosen |
| gelieferte Ausrüstung | 2 Kabelbinder 6 Platte für 65 x 85-Steckdose 2 Platte für Drucktastensteuerung |
| Art der Frontabdeckung | Transparent |
| Verlustleistung in W | 28 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Gehäuse: selbstverlöschendes Polymer |
| Produktgewicht | 2,5 kg |
| Basisabmessungen | 90 x 100 mm |
| Breite | 340 mm |
| Höhe | 460 mm |
| Tiefe | 160 mm |
| Innentiefe | 91 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
Montage |
| Normen | IEC 61439-3 IEC 60695-2-1 IEC 60670 EN 62262 EN 50262 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…40 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,848 kg |
| VPE 1 Höhe | 16,8 cm |
| VPE 1 Breite | 36,0 cm |
| VPE 1 Länge | 47,0 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 28 |
| VPE 2 Gewicht | 91,744 kg |
| VPE 2 Höhe | 80,0 cm |
| VPE 2 Breite | 80,0 cm |
| VPE 2 Länge | 120,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
| Minimum percentage of recycled plastic content | 25 |
