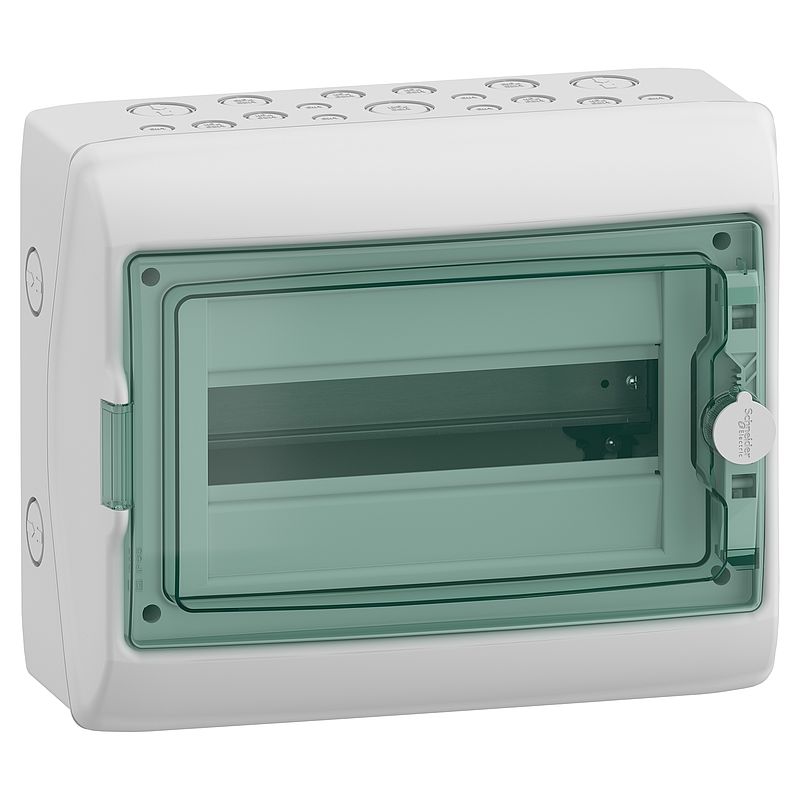

Kaedra Kleinverteiler, 1x12 TE, IP65
13431
Materialpreisgruppe : D5
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Katalog | Download |
| Produktumweltprofil | Download |
| How To Video | Video anzeigen |
| Technische Zeichnung | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Informationsvideo | Video anzeigen |
Dieses Produkt ist kompatibel mit
: Kompatible Produkte
(10)Verteilungen: Kompatible Produkte
Verteilungen (2)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für modulares Gerät |
| Beschreibung der Montageplatte | Ohne Montageplatte |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 24 |
| Anzahl der 18-mm-Module pro Reihe | 12 |
| Gesamtzahl der 18-mm-Module | 12 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Klasse II Doppelisolierung |
| gelieferte Ausrüstung | 1 Markierungs-Bausatz 1 Kabelbinder 1 Klemmenleistenhalterung 2 Klemmenleiste, 8 Löcher |
| Art der Frontabdeckung | Transparent Reversibel |
| Verlustleistung in W | 24 W |
| [In] Bemessungsstrom | 63 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Anzahl der Klemmenblöcke | 2 Erde/Neutral (Schraubverbindung) mit 8 Abgänge |
| Verteilerblock-Ausgänge | 8 x 10 mm² 8 x 16 mm² |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Breite | 340 mm |
| Höhe | 280 mm |
| Tiefe | 160 mm |
| Innentiefe | 88 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) | Montage |
| Normen | IEC 60670 IEC 61439-3 EN 50262 IEC 60695-2-1 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,978 kg |
| VPE 1 Höhe | 17,500 cm |
| VPE 1 Breite | 30,000 cm |
| VPE 1 Länge | 36,000 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 3 |
| VPE 2 Gewicht | 6,584 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 120,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 117,344 kg | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
| Enthält Halogene | Halogenfreies Produkt |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
