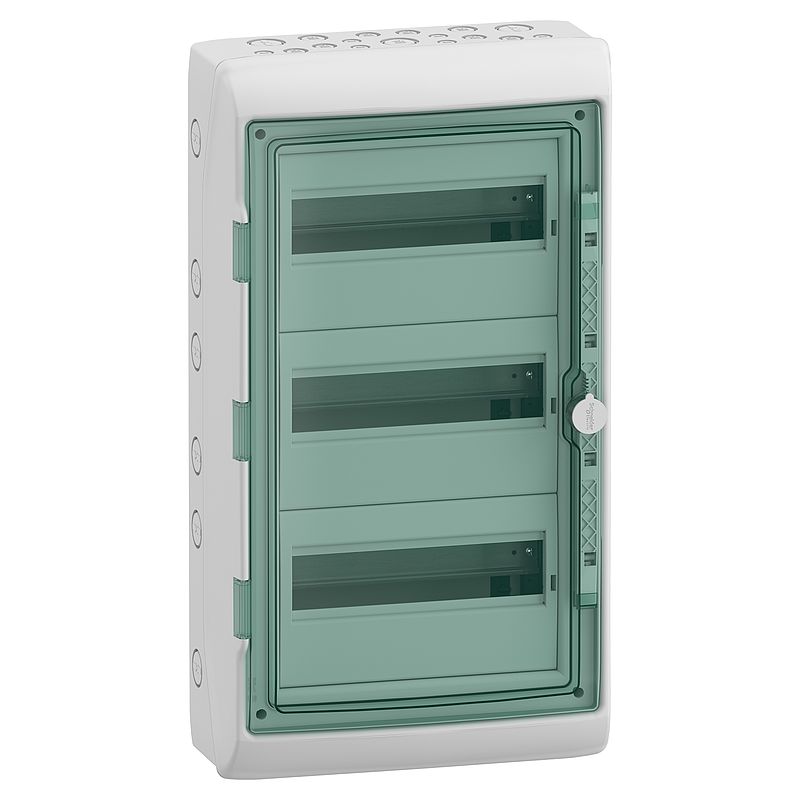

Kaedra Kleinverteiler, 3x12 TE, IP65

13435
Green Premium
EAN Code: 3303430134350
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Katalog Download
Produktumweltprofil Download
Gebrauchsanleitung Download
Informationsvideo Download
How To Video Download
Technische Zeichnung Download
CAD Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

13948

Türschloss für Kaedra-Gehäuse, Schloss mit Schlüssel Euro-Nr. 850
10200

Kaedra Gehäuse - Ersatzblende für DIN-Reihe 12TE
13949

Türschloss für Kaedra-Gehäuse, Dreikant
13947

Versiegelungskit, Gehäuseober- und Unterteil, 4 Stück
13935

Wandbefestigungslaschen, Kunststoff, VPE mit 4 Stück
13934

Anbaustutzen M32, VPE 2 Stück
13940

Abdeckstreifen für ungenutze TE, pro Streifen - Abdeckung für 5 TE, VPE 10 Stück
Zubehörteile (7)

Verteilungen: Kompatible Produkte

13597

Klemmenblockhalter für Kleinverteiler, 12 TE
13575

Klemmenblock, 80A, 4-Loch, (2x10)² + (2x16)²
13576

Klemmenblock, 80A, 8-Loch, (4x10)² + (4x16)²
Verteilungen (3)

Spezifikationen

Hauptmerkmale
Baureihe Mureva
Produkt- oder Komponententyp Wetterfestes Gehäuse
Gehäusetyp Gehäuse für modulares Gerät
Beschreibung der Montageplatte Ohne Montageplatte
Produktname Mureva Enclosure
Zusatzmerkmale
Gehäusemontage Oberfläche
9-mm-Raster 24
Anzahl der 18-mm-Module pro Reihe 12
Gesamtzahl der 18-mm-Module 36
Anzahl der horizontalen Reihen 3
elektrische Isolationsklasse Doppelisolierung
Klasse II
gelieferte Ausrüstung 3 Markierungs-Bausatz
3 Kabelbinder
1 Klemmenleistenhalterung
2 Klemmenleiste, 32 Löcher
Art der Frontabdeckung Transparent
Reversibel
[In] Bemessungsstrom 125 A
Schienentyp DIN
Anzahl der Ausschnitte PG ISO 17
Anzahl der Klemmenblöcke 2 Erde/Neutral (Schraubverbindung) mit 32 Abgänge
Verteilerblock-Ausgänge 32 x 10 mm²
32 x 16 mm²
Beschreibung der Verriegelungsoptionen Optionale Verriegelung
Gehäusematerial Selbstverlöschendes Polymer
Breite 340 mm
Höhe 610 mm
Tiefe 160 mm
Innentiefe 88 mm
Farbe Tür: grün transparent
Gehäuse: hellgrau (RAL 7035)
Montage
Normen IEC 60670
IEC 60695-2-1
IEC 61439-3
EN 50262
Feuerbeständigkeit 650 °C entspricht IEC 60695-2-1
Schutzart (IP) IP65 entspricht IEC 60529
Schutzart (IK) IK09 entspricht EN 50102
Umwelteigenschaften (UV) UV-beständig: Klasse 3 entspricht ISO 4582:2010
UV-Beständigkeitstest entspricht ISO 4892-2:2013
Überspannungskategorie II
Umgebungstemperatur bei Betrieb -25…60 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 4,550 kg
VPE 1 Höhe 17,200 cm
VPE 1 Breite 36,000 cm
VPE 1 Länge 62,500 cm
VPE 2 Art P12
VPE 2 Menge 22
VPE 2 Gewicht 109,000 kg
VPE 2 Höhe 116,000 cm
VPE 2 Breite 80,000 cm
VPE 2 Länge 120,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
Mercury free Ja
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
Minimum percentage of recycled plastic content 27
