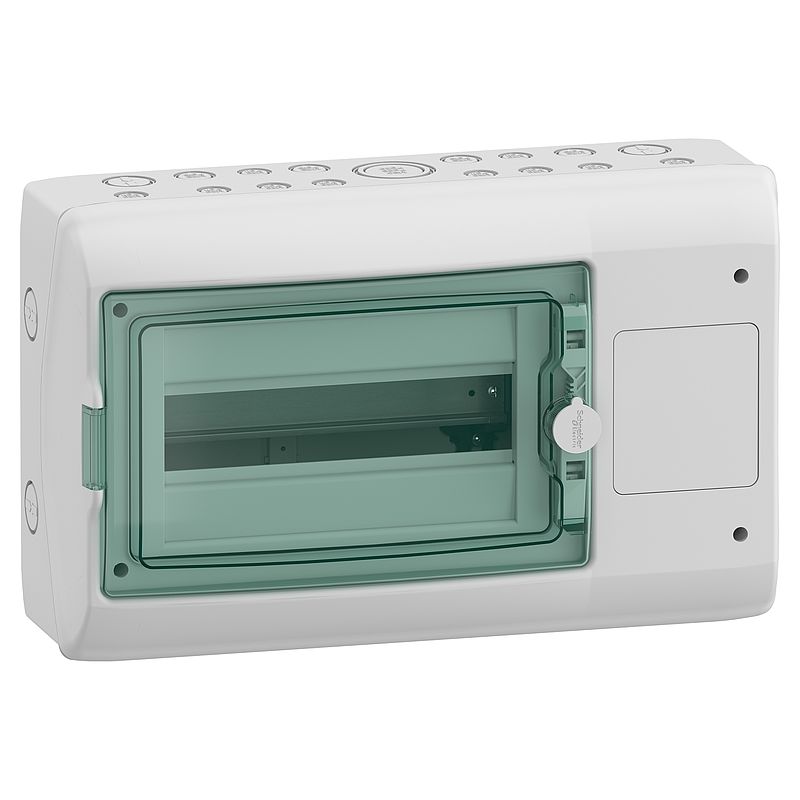

Kaedra Kleinverteiler mit Interface, 1x12 TE, Anzahl Interface 1 x
13438
Materialpreisgruppe : D5
119,90 EUR
EAN Code: 3303430134381
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Instruction sheet | Download |
| Catalog | Download |
| Environmental Disclosure | Download |
| How to video | Video anzeigen |
| CAD | Download |
| Promotional video | Video anzeigen |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (11)
Verteilungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Mureva |
| Produkt- oder Komponententyp | Wetterfestes Gehäuse |
| Gehäusetyp | Gehäuse für modulares Gerät mit Schnittstelle |
| Beschreibung der Montageplatte | Geschlitzt |
| Produktname | Mureva Enclosure | Zusatzmerkmale |
| Gehäusemontage | Oberfläche |
| 9-mm-Raster | 24 |
| Anzahl der 18-mm-Module pro Reihe | 12 |
| Gesamtzahl der 18-mm-Module | 12 |
| Anzahl der horizontalen Reihen | 1 |
| elektrische Isolationsklasse | Doppelisolierung Klasse II |
| Anzahl der Öffnungen der Schnittstelle | 1 |
| Anzahl von Platten | 1 für Drucktastersteuerungen |
| gelieferte Ausrüstung | 1 Markierungs-Bausatz 1 Kabelbinder 1 Platte für Drucktastensteuerung 1 Klemmenleistenhalterung 2 Klemmenleiste, 16 Löcher |
| Art der Frontabdeckung | Reversibel Transparent |
| Verlustleistung in W | 28 W |
| [In] Bemessungsstrom | 90 A |
| Schienentyp | DIN |
| Anzahl der Ausschnitte PG ISO | 17 |
| Anzahl der Klemmenblöcke | 2 Erde/Neutral (Schraubverbindung) mit 16 Abgänge |
| Beschreibung der Verriegelungsoptionen | Optionale Verriegelung |
| Gehäusematerial | Selbstverlöschendes Polymer |
| Basisabmessungen | 90 x 100 mm |
| Breite | 448 mm |
| Höhe | 280 mm |
| Tiefe | 160 mm |
| Innentiefe | 88 mm |
| Farbe | Tür: grün transparent Gehäuse: hellgrau (RAL 7035) |
| Verteilerblock-Ausgänge | 16 x 10 mm² 16 x 16 mm² | Montage |
| Normen | IEC 60670 IEC 60695-2-1 EN 50262 IEC 61439-3 |
| Feuerbeständigkeit | 650 °C entspricht IEC 60695-2-1 |
| Schutzart (IP) | IP65 entspricht IEC 60529 |
| Schutzart (IK) | IK09 entspricht EN 50102 |
| Umwelteigenschaften (UV) | UV-beständig: Klasse 3 entspricht ISO 4582:2010 UV-Beständigkeitstest entspricht ISO 4892-2:2013 |
| Überspannungskategorie | II |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 2,625 kg |
| VPE 1 Höhe | 17,000 cm |
| VPE 1 Breite | 29,000 cm |
| VPE 1 Länge | 46,500 cm |
| VPE 2 Art | P12 |
| VPE 2 Menge | 36 |
| VPE 2 Gewicht | 106,500 kg |
| VPE 2 Höhe | 80,000 cm |
| VPE 2 Breite | 80,000 cm |
| VPE 2 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
| Enthält Halogene | Halogenfreies Produkt |
| Minimum percentage of recycled plastic content | 24 |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
