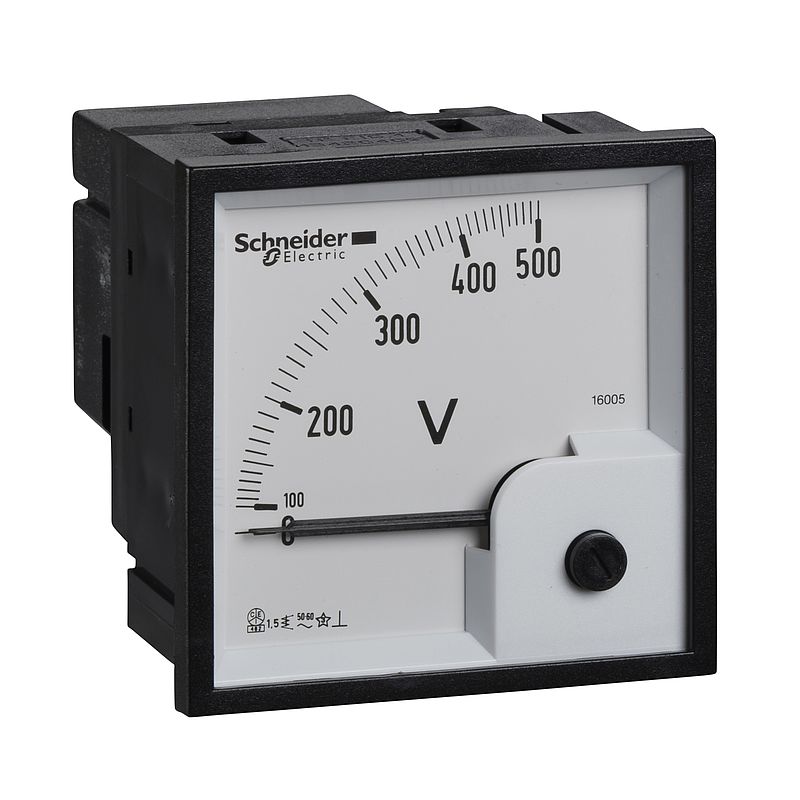

Analoges Voltmeter VLT, 72x72mm, 0-500 V
16005
Demnächst nicht mehr lieferb…
Eingestellt am: 21. May 2024
EAN Code: 3303430160052
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | VLT |
| Produkt- oder Komponententyp | Voltmeter |
| Kompatible Produktfamilie | Prisma Prisma P Tür Prisma Prisma G Tür |
| Skala | 0-500 V |
| Typ der Technologie | Ferromagnetisch |
| Typ des Maßstabs | 62 mm über 90° |
| Montagehalterung | Vorderseite | Zusatzmerkmale |
| Messwerttyp | Spannung |
| Genauigkeitsklasse | Klasse 1,5 |
| Leistungsaufnahme in VA | 3 VA |
| Leistungsaufnahme in VA | 3 VA |
| Überlastungswiderstand | 1,2 Un, permanent 2 Un, 5 s |
| Gehäusevariante | Einbau |
| Betriebsposition | 30°/vertikal |
| Breite | 72 mm |
| Höhe | 72 mm |
| Tiefe | 75 mm |
| Temperaturabweichung | +/- 0,003 %/°C | Montage |
| Normen | IEC 61010-1 IEC 60051-1 IEC 61000-4 |
| Schutzart (IP) | IP52 |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Bezugstemperatur | 23 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 215,0 g |
| VPE 1 Höhe | 8,5 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 10,0 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 33 |
| VPE 2 Gewicht | 7,38 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
