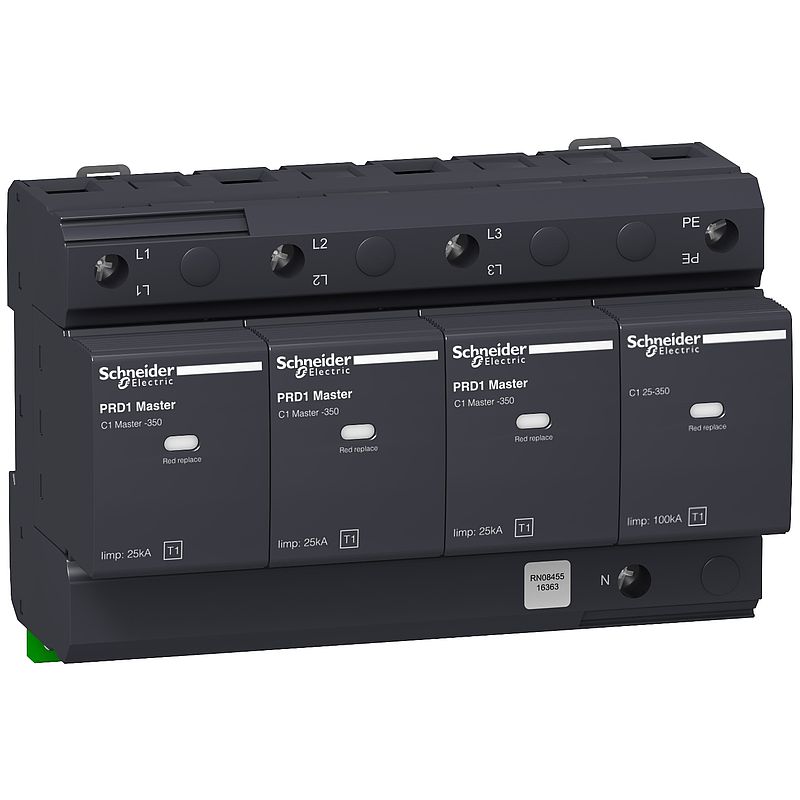

Blitzstromableiter TYP1 PRD1 Master 3P+N, Uc 350V
16363
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
Instruction sheet
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti 9 PRD1 Master |
| Produkt- oder Komponententyp | Überspannungsableiter mit steckbarem Modul |
| Kurzbezeichnung des Geräts | PRD1 Master |
| Geräteanwendung | Verteilung |
| Normen | EN 61643-11:2012 IEC 61643-11:2011 |
| Produktzertifizierungen | CE |
| Gütesiegel | KEMA-KEUR |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Zusammensetzung der Signalkontakte | 1 SD (1 W) |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-C |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 1 |
| Technologie des Überspannungsableiters | Funkenstrecke |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 100 kA (N/PE) Differentialbetrieb: 25 kA (L/N) |
| [Iimp] Blitzstoßstrom | Gleichtakt: 100 kA N/PE 50 A.s Differentialbetrieb: 25 kA L/N 12,5 A.s |
| [Uc] höchste Dauerspannung | Differentialbetrieb: 350 V L/N Gleichtakt: 350 V N/PE |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 N/PE Differentialbetrieb <1,5 kV Typ 2 L/N |
| [Ifi] Folgestrom | 0,1 kA Gleichtakt N/PE 50 kA Differentialbetrieb L/N |
| Max. netzseitiger Überstromschutz | Angeschlossene Sicherung gG 315 A Standard Zugehöriger Trennschalter Compact NSX100F 100 A Kurve C - Icu 36 kA Zugehöriger Trennschalter Compact NSX100N 100 A Kurve C - Icu 50 kA |
| Signalkreisspannung | 1 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 16 |
| Höhe | 90 mm |
| Breite | 142,8 mm |
| Tiefe | 70 mm |
| Produktgewicht | 1,31 kg |
| Farbe | Anthrazitgrau (RAL 7016) |
| Material | PBT (Polybutylenterephthalat) |
| Anschlüsse - Klemmen | Tunnelklemmen (Unterseite) 2,5…35 mm² Tunnelklemmen (oben) 2,5…35 mm² |
| [M] Anzugsdrehmoment | 4,5 Nm |
| [Isccr] Kurzschlussfestigkeit | 50 kA | Montage |
| Schutzart (IK) | IK05 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…90 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 1,563 kg |
| VPE 1 Höhe | 9,5 cm |
| VPE 1 Breite | 14 cm |
| VPE 1 Länge | 17,5 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Gewicht | 11,562 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Toxic heavy metal free | Ja |
