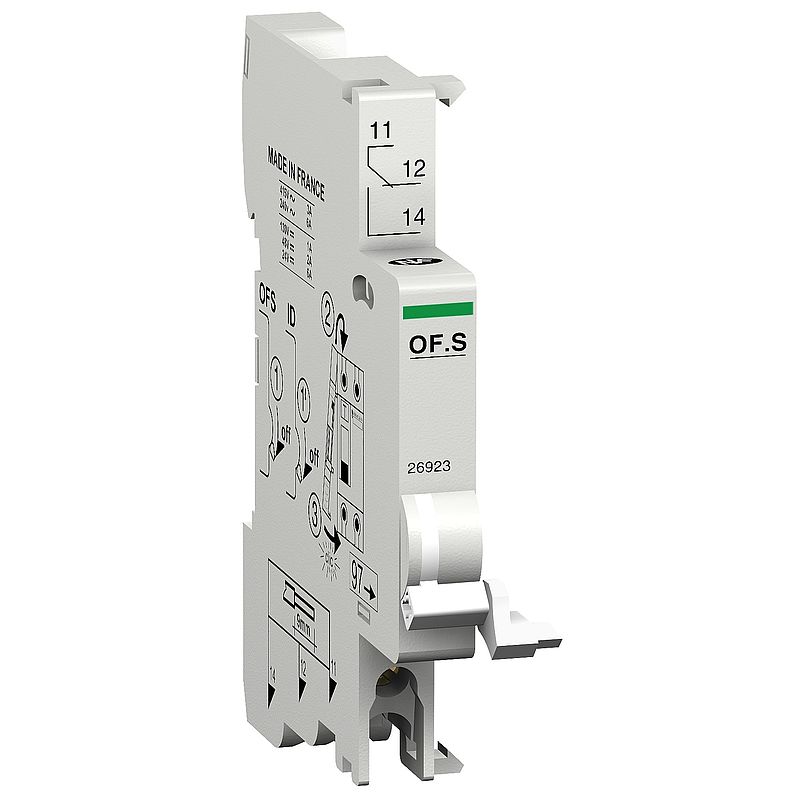

Multi 9 OEM Hilfsschalter, OF-S, 380-415 V, 6A
26923
Hauptdokumente
 Produktdatenblatt |
Download |
|
Instruction sheet
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
User guide
|
Download |
|
Katalog
|
Download |
|
Brochure
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Multi 9 |
| Produkt- oder Komponententyp | Hilfsschalter OF |
| Kurzbezeichnung des Geräts | OFS |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| Nennstrom [In] | AC-12 3 A bei 380 - 415 V, AC 50/60 Hz AC-12 6 A bei 220 - 240 V, AC 50/60 Hz DC-12 1 A bei 130 V, DC DC-12 1,5 A bei 60 V, DC DC-12 2 A bei 48 V, DC DC-12 6 A bei 24 V, DC |
| 9-mm-Raster | 1 | Zusatzmerkmale |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 84 mm |
| Breite | 9 mm |
| Tiefe | 73 mm |
| Anschlüsse - Klemmen | Klemmenanschluss2 Kabel(n) 1,5 mm² - flexibel Klemmenanschluss2 Kabel(n) 1,5 mm² - fest Klemmenanschluss1 Kabel(n) 0,5…2,5 mm² - flexibel Klemmenanschluss1 Kabel(n) 0,5…2,5 mm² - fest |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 1 Nm | Montage |
| Normen | EN/IEC 60947-5-1 EN 62019-2 |
| Produktzertifizierungen | NEMKO DEMKO SEMKO CEBEC FIMKO |
| Schutzart (IP) | IP20 entspricht EN/IEC 60947-5-1 |
| Verschmutzungsgrad | 3 entspricht EN/IEC 60947-5-1 |
| Tropentauglichkeit | 2 entspricht EN/IEC 60947-5-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -25…50 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 43 g |
| VPE 1 Höhe | 8 cm |
| VPE 1 Breite | 2 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 584 g |
| VPE 2 Höhe | 9 cm |
| VPE 2 Breite | 10 cm |
| VPE 2 Länge | 25,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 108 |
| VPE 3 Gewicht | 5,694 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
