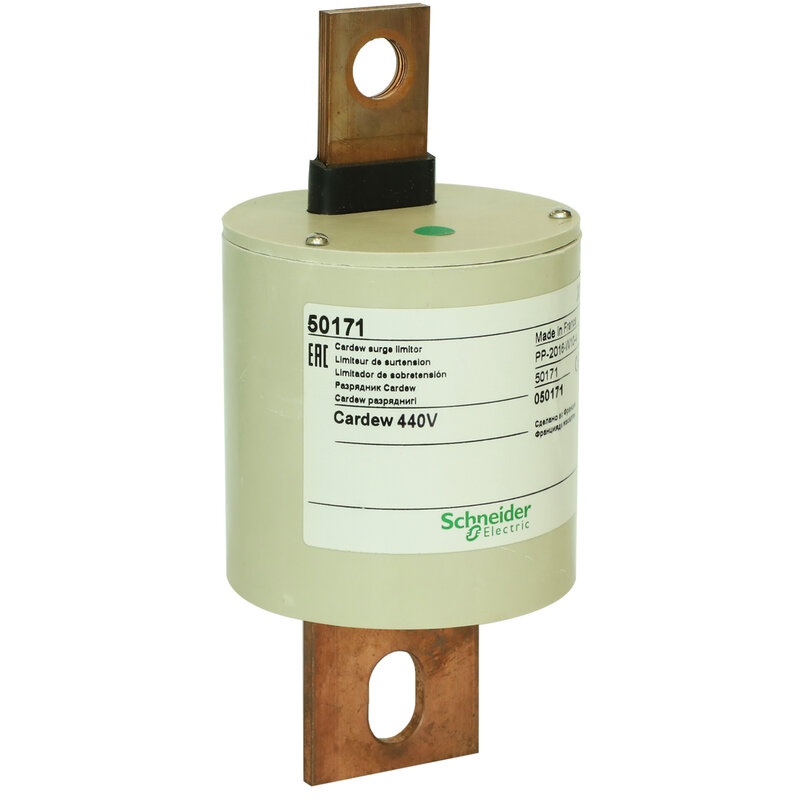

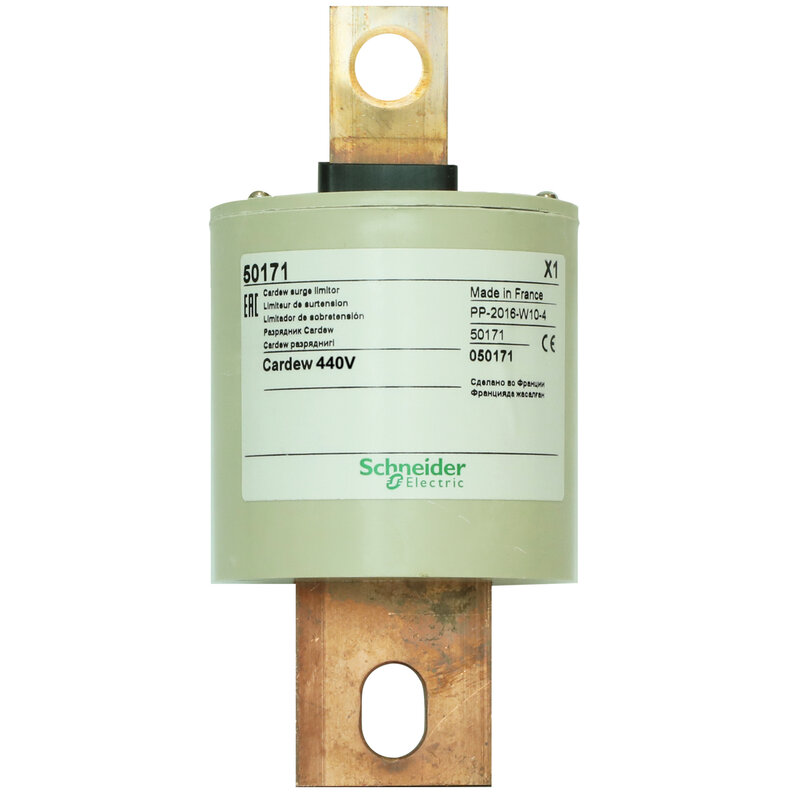

Vigilohm Cardew-Patrone 440 C Typ C für Uberspannungsbegrenzer Cardew C

50171

EAN Code: 3303430501718

Jetzt kaufen

Hauptdokumente

Produktdatenblatt	Download
Sonstiger technischer Leitfaden	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
Katalog	Download
CAD	Download
Umweltzertifikat (ROHS/REACH)	Download

Hauptmerkmale
Baureihe	Vigilohm
Kurzbezeichnung des Geräts	Cardew C
Produkt- oder Komponententyp	Überspannungsbegrenzer
Kompatible Produktfamilie	Vigilohm
Zusatzmerkmale
Bemessungsspannung	440 V
Netzspannung	380…660 V - AC (Nullleiter, verteilt) 220…380 V - AC (Nullleiter, nicht verteilt)
Nennisolationsspannung Ui	700…1100 V AC
Ausschaltvermögen	40 kA AC bei 50 Hz für 0,2 s
Produktgewicht	1 kg
Breite	70 mm
Höhe	160 mm
Tiefe	100 mm
Montage
Normen	NF C 15-100 NF C 63-150
Umgebungstemperatur bei Betrieb	-5…40 °C
Umgebungstemperatur bei Lagerung	-25…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	685,000 g
VPE 1 Höhe	10,200 cm
VPE 1 Breite	11,500 cm
VPE 1 Länge	17,000 cm
VPE 2 Art	S04
VPE 2 Menge	24
VPE 2 Gewicht	16,966 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	40,000 cm
VPE 2 Länge	60,000 cm
VPE 3 Art	P12
VPE 3 Menge	96
VPE 3 Gewicht	76,800 kg
VPE 3 Höhe	50,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahmen EU-RoHS-Deklaration
WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Quecksilberfrei	Ja
Rücknahme	No
