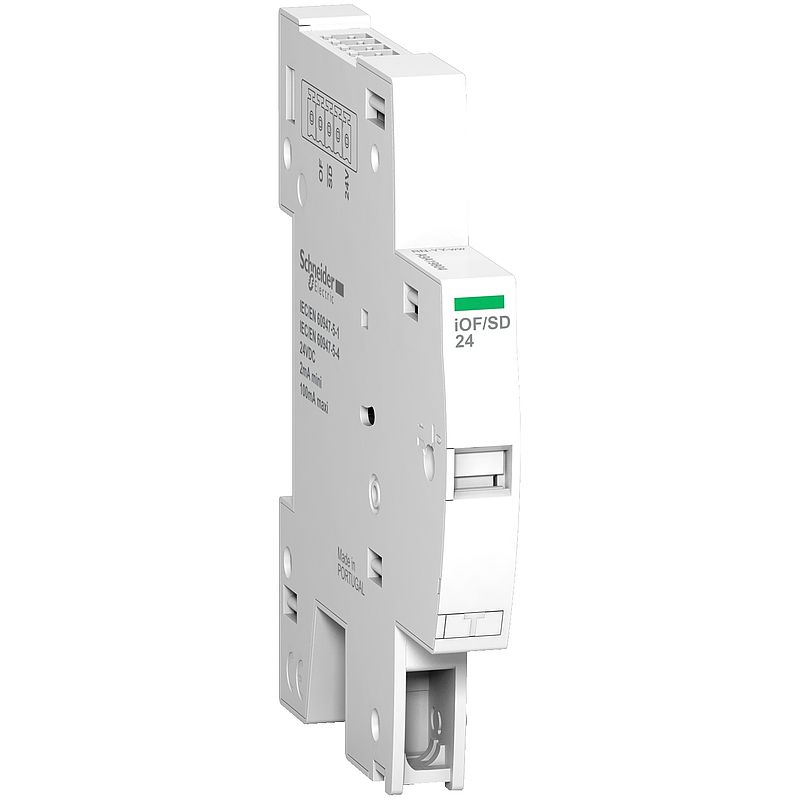

Umschaltbarer Hilfs-/Fehlermeldesch. iOF/SD24 für FI/LS iC60, 1 W, 24VDC
A9A19804
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Hilfs-oder Fehlermeldeschalter |
| Kurzbezeichnung des Geräts | iOF+SD 24 |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | 2…100 mA bei 24 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 EN/IEC 60947-5-4 |
Zusatzmerkmale |
| Lokale Signalisierung | Mechanische Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Höhe | 86 mm |
| Breite | 9 mm |
| Tiefe | 71 mm |
| Produktgewicht | 30 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Federzugklemme Ti241 Kabel(n) 0,5…1,5 mm² - fest Federzugklemme Ti241 Kabel(n) 0,5…1,5 mm² - flexibel |
| Drahtabisolierungslänge | 10 mm | Montage |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 47,000 g |
| VPE 1 Höhe | 2,000 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,800 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 72 |
| VPE 2 Gewicht | 4,259 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | A7b24ae6-2312-4e67-b7c9-56fce3e8c723 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
