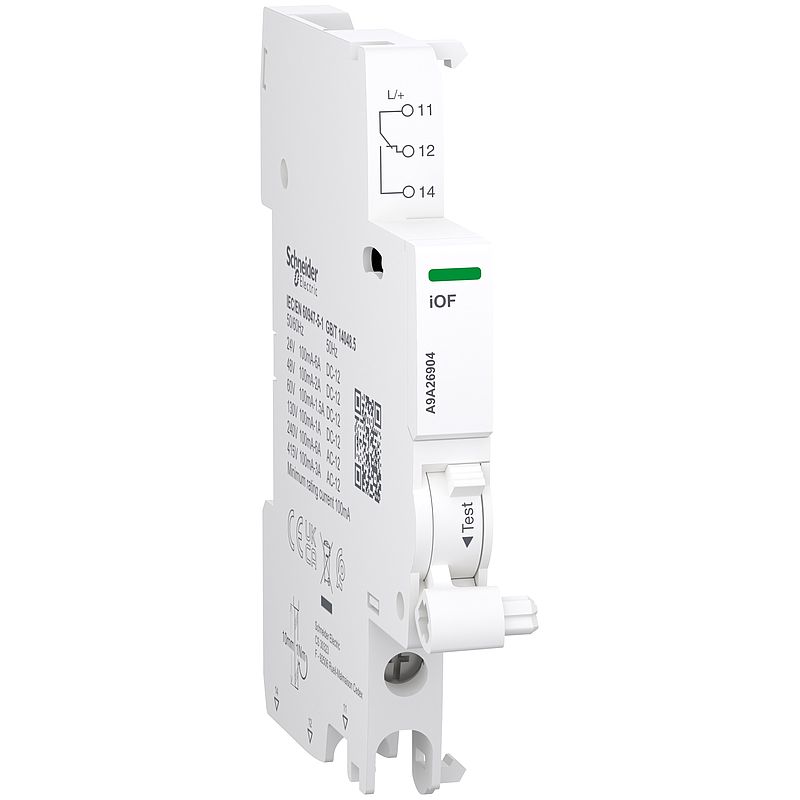

Hilfskontakt, Acti9, iOF, 100mA bis 6A, 24VAC bis 415VAC, 24-130 VDC, Anschluss unten
A9A26904
Materialpreisgruppe
: D7
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Declaration of conformity
|
Download |
|
Promotional video
|
Video anzeigen |
|
Brochure
|
Download |
|
CAD
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Leistungsschalter Switch Disconnectors: Kompatible Produkte
Switch Disconnectors (19)
Fehlerstrom-Schutzeinrichtungen: Kompatible Produkte
Fehlerstrom-Schutzeinrichtungen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Hilfsschalter OF |
| Kurzbezeichnung des Geräts | iOF |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt |
| [In] Bemessungsstrom | 0,1…6 A bei 24 - 240 V, AC 50/60 Hz 0,1…3 A bei 415 V, AC 50/60 Hz 0,1…6 A bei 24 V, DC 0,1…2 A bei 48 V, DC 0,1…1,5 A bei 60 V, DC 0,1…1 A bei 130 V, DC |
| 9-mm-Raster | 1 |
| Normen | EN/IEC 60947-5-1 GB/T 14048.5 |
| Produktzertifizierungen | CE UKCA |
| Konformitätskennzeichen | EAC CCC CMIM |
Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 iC60H RCBO Acti9 iC60H RCBO PoN Acti9 iC60H2 RCBO Acti9 iC60N RCBO Acti9 iKQE RCBO Acti9 iSW |
| [Ui] Bemessungs-Isolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Montagemodus | Aufsteckbar |
| Montageort | Linke Seite des Leistungsschalters |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Oben: ja |
| Höhe | 86 mm |
| Breite | 9 mm |
| Tiefe | 73 mm |
| Produktgewicht | 32 g |
| Farbe | Weiß |
| Anschlüsse - Klemmen | Schraubklemme (unten) 1 Kabel(n) 1…4 mm² - fest Schraubklemme (unten) 1 Kabel(n) 0,5…2,5 mm² - flexibel Schraubklemme (unten) 2 Kabel(n) 2,5 mm² - fest Schraubklemme (unten) 2 Kabel(n) 1,5 mm² - flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 10 mm |
| [M] Anzugsdrehmoment | 1 Nm unten | Montage |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| VPE 1 Höhe | 2,100 cm |
| VPE 1 Breite | 8,000 cm |
| VPE 1 Länge | 9,300 cm |
| Verpackungsgewicht (Lbs) | 40,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 10,000 cm |
| VPE 2 Länge | 27,000 cm |
| VPE 2 Gewicht | 565,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 120 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 6,300 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Nachhaltigkeit
| Frei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Frei von giftigen Schwermetallen | Ja |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 1 |
| Total lifecycle Carbon footprint | 0.9 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 0.28888 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 0.3 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0057673 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.00068791 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.64379 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.6 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0066003 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0 kg CO2 eq. |
| WEEE Label | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
