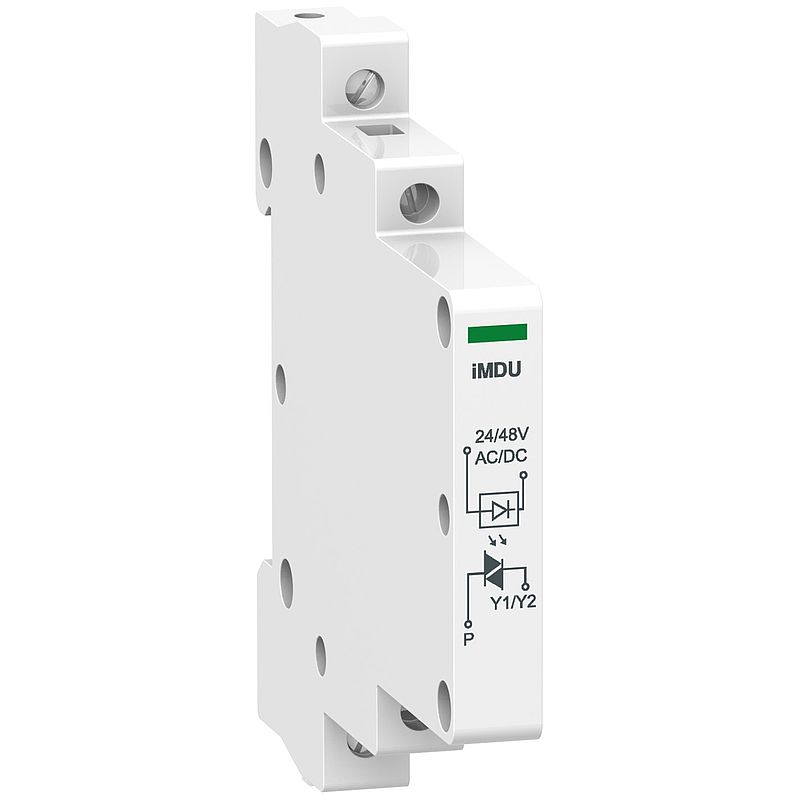

Spannungsadaptermodul iMDU, 24/48V AC/DC
A9C18195
Materialpreisgruppe
: D3
220,00 EUR
EAN Code: 3606480393402
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (20)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produkt- oder Komponententyp | Spannungsadapter |
| Kurzbezeichnung des Geräts | iMDU | Zusatzmerkmale |
| Kompatible Produktfamilie | Acti9 RCA Acti9 Reflex iC60 |
| [Ui] Nennisolationsspannung | 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Uc] Steuerkreisspannung | 24 - 48 V AC/DC |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 1 |
| Höhe | 78 mm |
| Breite | 9 mm |
| Tiefe | 74 mm |
| Produktgewicht | 53 g |
| Farbe | Weiß |
| Hilfsanschlussklemme | Tunnelklemmen fest 1,5 mm² Tunnelklemmen flexibel 1,5 mm² Tunnelklemmen flexibel mit Aderendhülse 1,5 mm² |
| Drahtabisolierungslänge | 6 mm |
| [M] Anzugsdrehmoment | 1 Nm |
| Kompatibilitätscode | IMDU | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 in modulares Gehäuse (Isolierung Klasse II) entspricht IEC 60529 |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…60 °C |
| Umgebungstemperatur bei Lagerung | -40…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 47,0 g |
| VPE 1 Höhe | 2,0 cm |
| VPE 1 Breite | 7,9 cm |
| VPE 1 Länge | 9,2 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 627,0 g |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 10,0 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 48 |
| VPE 3 Gewicht | 2,932 kg |
| VPE 3 Höhe | 30,0 cm |
| VPE 3 Breite | 30,0 cm |
| VPE 3 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 5b535ca1-b79b-4dd4-b504-f2e886affa14 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
