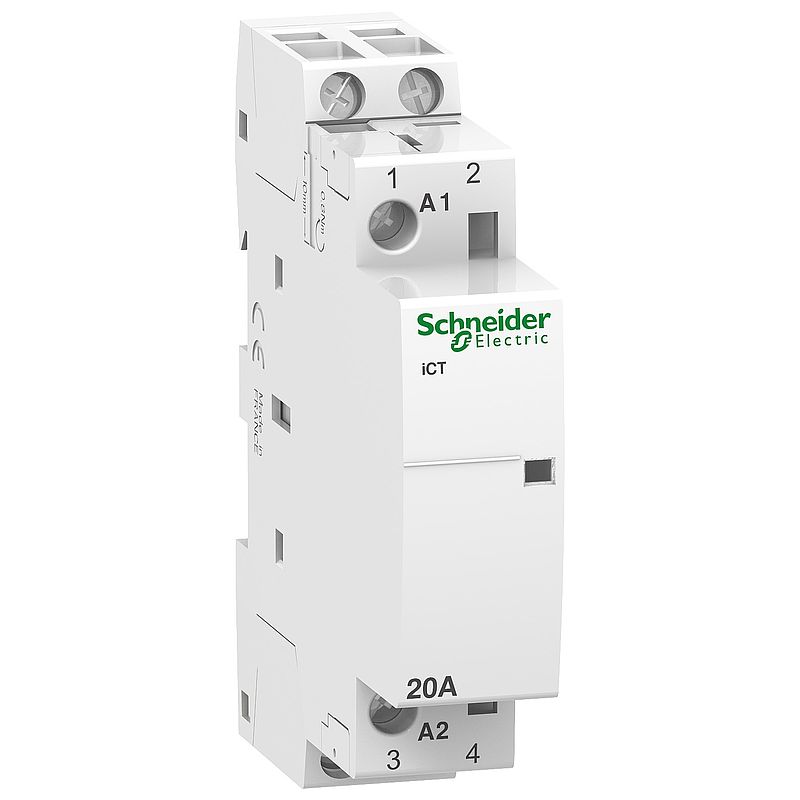

Installationsschütz iCT 20A 2S 230/240V 50Hz

A9C22722
Materialpreisgruppe : D3
55,50 EUR
EAN Code: 3606480097072
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Konformitätserklärung Download
Produktumweltprofil Download
Katalog Download
Zertifikat Download
CAD Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9A27062

Füll- und Distanzstück, 9mm, weiß

15,25 EUR
Zubehörteile (1)

Zusatzausrüstungen: Kompatible Produkte

A9C15914

Hilfsschalter iACTs für Schütz iCT, 1S+1Ö

34,90 EUR
A9C15916

Hilfsschalter iACTs für Schütz iCT, 2S

36,00 EUR
A9C15915

Hilfsschalter iACTs für Schütz iCT, 1W

32,95 EUR
Zusatzausrüstungen (3)

Spezifikationen

Hauptmerkmale
Produktsortiment Acti9
Produktname Acti9 iCT
Produkt- oder Komponententyp Schütz
Kurzbezeichnung des Geräts iCT
Geräteanwendung Motor - Heizung - Beleuchtung
Pole 2P
Nennbetriebsstrom Ie 20 A AC-7A
Zusammensetzung des Polkontakts 2 S
Netzwerktyp AC
Kontrolltyp Fernsteuerung
[Uc] Steuerkreisspannung 230 - 240 V AC 50 Hz
Zusatzmerkmale
Netzwerkfrequenz 50 Hz
[Ue] Betriebsbemessungsspannung 250 V AC 50 Hz
Max. Leistung 1,2 W bei 250 V AC
[Ui] Bemessungs-Isolationsspannung 500 V AC 50 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit 4 kV
Typ des Steuersignals Gewartet
Taktfrequenz 100 Schaltvorgänge/Tag
Lokale Signalisierung Aktionsanzeige
Halteleistungsaufnahme in VA 2,7 VA
Anzugsleistung in VA 9,2 VA
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
9-mm-Raster 2
Höhe 81 mm
Breite 18 mm
Tiefe 68,5 mm
Farbe Weiß
Mechanische Lebensdauer 1000000 Zyklen
elektrische Lebensdauer 100000 Zyklen IEC/EN 61095 20 A 50 Hz AC-7A
30000 Zyklen IEC/EN 61095 50 Hz AC-7B
30000 Zyklen IEC/EN 61095 50 Hz AC-7C
100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
Anschlüsse - Klemmen Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest
Stromkreis: Tunnelklemmen1 Kabel 1…4 mm² flexibel
Stromkreis: Tunnelklemmen1 Kabel 1,5…6 mm² fest
Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest
Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel
[M] Anzugsdrehmoment Steuerkreis: 0,8 Nm
Stromkreis: 0,8 Nm
Produktkompatibilität IACTs
Kompatibilitätscode ICT
Marktsegment Gebäude
Kleingewerbe
Montage
Normen IEC/EN 61095
Geräuschpegel 30 dB
Wärmeabgabe 0,9 W bei 50/60 Hz
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 2
Tropentauglichkeit 2 entspricht IEC 60068-1
2
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 2.000 m
Umgebungstemperatur bei Betrieb -5…60 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 116,0 g
VPE 1 Höhe 1,8 cm
VPE 1 Breite 6,8 cm
VPE 1 Länge 8,1 cm
VPE 2 Art BB1
VPE 2 Menge 12
VPE 2 Gewicht 1,457 kg
VPE 2 Höhe 7,9 cm
VPE 2 Breite 9,3 cm
VPE 2 Länge 23,0 cm
VPE 3 Art S03
VPE 3 Menge 144
VPE 3 Gewicht 17,972 kg
VPE 3 Höhe 30,0 cm
VPE 3 Breite 30,0 cm
VPE 3 Länge 40,0 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahmen
Quecksilberfrei Ja
SCIP-Nummer 429095ee-388a-4184-bea4-16f87e374975
Kreislaufwirtschaftsprofil Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
Rücknahme No
CO2-Bilanz (kg CO2 eq.) 136
