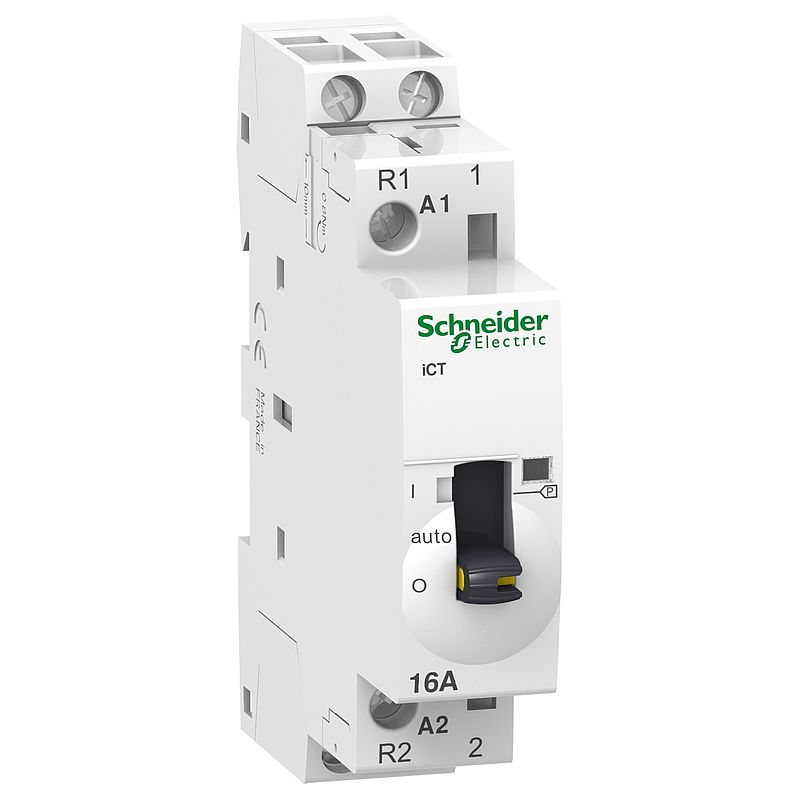

Installationsschütz iCT 16A 1S 1Ö 230/240V 50Hz MO
A9C23715
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Zusatzausrüstungen Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti9 iCT |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | iCT |
| Geräteanwendung | Motor - Heizung - Beleuchtung |
| Pole | 2P |
| Nennbetriebsstrom Ie | 16 A AC-7A 6 A AC-7B |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| Netzwerktyp | AC |
| Kontrolltyp | Fernsteuerung und manuelle Steuerung |
| [Uc] Steuerkreisspannung | 230 - 240 V AC 50 Hz | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 250 V AC 50 Hz |
| Max. Leistung | 1,2 W bei 250 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Typ des Steuersignals | Gewartet |
| Taktfrequenz | 100 Schaltvorgänge/Tag |
| Lokale Signalisierung | Aktionsanzeige |
| Halteleistungsaufnahme in VA | 2,7 VA |
| Anzugsleistung in VA | 9,2 VA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 60 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| elektrische Lebensdauer | 100000 Zyklen IEC/EN 61095 16 A 50 Hz AC-7A 30000 Zyklen IEC/EN 61095 6 A 50 Hz AC-7B 30000 Zyklen IEC/EN 61095 50 Hz AC-7C 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Stromkreis: Tunnelklemmen1 Kabel 1…4 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 1,5…6 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel |
| [M] Anzugsdrehmoment | Steuerkreis: 0,8 Nm Stromkreis: 0,8 Nm |
| Produktkompatibilität | IACTs |
| Kompatibilitätscode | ICT |
| Marktsegment | Kleingewerbe Gebäude |
Montage |
| Normen | IEC/EN 61095 |
| Geräuschpegel | 30 dB |
| Wärmeabgabe | 0,9 W |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 entspricht EN 60947-4-1 2 entspricht EN 61095 2 entspricht IEC 1095 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 117,000 g |
| VPE 1 Höhe | 7,200 cm |
| VPE 1 Breite | 1,700 cm |
| VPE 1 Länge | 8,500 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 1,476 kg |
| VPE 2 Höhe | 8,000 cm |
| VPE 2 Breite | 9,500 cm |
| VPE 2 Länge | 23,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 144 |
| VPE 3 Gewicht | 18,367 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
