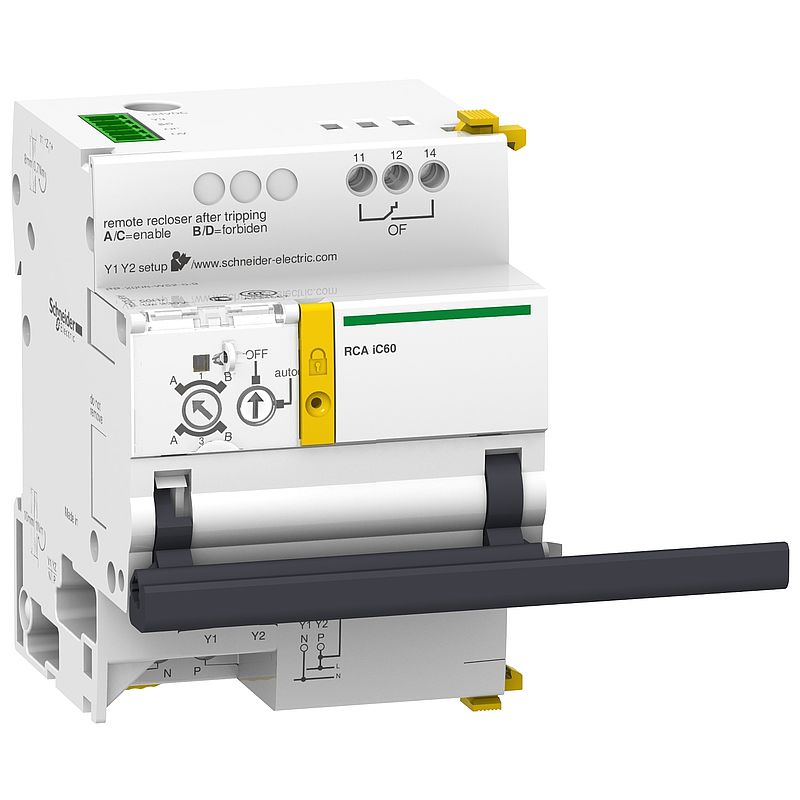

Fernantrieb RCA mit Ti24 für iC60 3P/4P, 230V AC, seitlich anbaubar
A9C70124
Materialpreisgruppe
: D3
318,00 EUR
EAN Code: 3606480097973
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Application Notes
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produkt- oder Komponententyp | Fernauslöser |
| Kurzbezeichnung des Geräts | RCA iC60 |
| Zusammensetzung der Signalkontakte | 1 OF spannungslose Kontakte 1 OF Ti24 1 SD Ti24 |
| Signalkreisspannung | Spannungsloser Kontakt 24 - 230 V 0,01 - 1 A AC Ti24 24 V 100 mA DC |
Zusatzmerkmale |
| Kontrolltyp | Fernsteuerung Impulsbetrieb und Dauerbetrieb 230 V AC 50/60 Hz Fernsteuerung Dauerbetrieb Ti24 24 V DC |
| Eingangsstrom | 5 mA Impuls 5 mA gewartet 5,5 mA Beibehaltung einer sehr niedrigen Spannung |
| Impulsdauer | >= 200 ms Steuerkreis |
| [tA] Antwortzeit | < 500 ms |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC 50/60 Hz |
| Leistungsaufnahme in W | 1 W |
| [Ui] Bemessungs-Isolationsspannung | 400 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Einstellwert | Autom.: Fernsteuerung autorisiert Aus: Fernsteuerung gesperrt Modus 1: zentrale Steuerung Modus 3: zentrale Steuerung und lokale Übersteuerung Position A: Wiedereinschaltung nach Auslösung autorisiert Position B: Wiedereinschaltung nach Auslösung gesperrt |
| Lokale Signalisierung | Blitzlicht grün LED: betriebsbereit Blitzlicht orange LED: nicht betriebsbereit |
| Montagemodus | Fixiert |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | NEIN |
| 9-mm-Raster | 7 |
| Höhe | 93 mm |
| Breite | 63 mm |
| Tiefe | 75,5 mm |
| Produktgewicht | 430 g |
| Farbe | Weiß |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Lebensdauer | 10000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Drahtabisolierungslänge | Stromversorgung: 10 mm für unten Verbindung Eingang: 10 mm für unten Verbindung Ausgänge: 8 mm für oben Verbindung Ti24-Schnittstelle: 10 mm für Klemme Verbindung |
| [M] Anzugsdrehmoment | Hilfsausgang: 0,7 Nm Hilfsspannungsversorgung: 1 Nm Hilfseingang: 1 Nm |
| Physikalische Schnittstelle | Ti24 |
| Kompatible Produktfamilie | Acti 9 Acti9 iC60 Acti 9 Acti9 iC65 Acti 9 iMDU Spannungsadapter Modicon SPS |
| Produktkompatibilität | 3P oder 4P iC60 3P oder 4P iC65 iMDU SPS |
Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60947 |
| Überspannungskategorie | II |
| Tropentauglichkeit | 2 |
| Relative Luftfeuchtigkeit | 93 % bei 40 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Umgebungstemperatur bei Betrieb | -25…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 513,000 g |
| VPE 1 Höhe | 9,000 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 16,200 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 14 |
| VPE 2 Gewicht | 7,600 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
