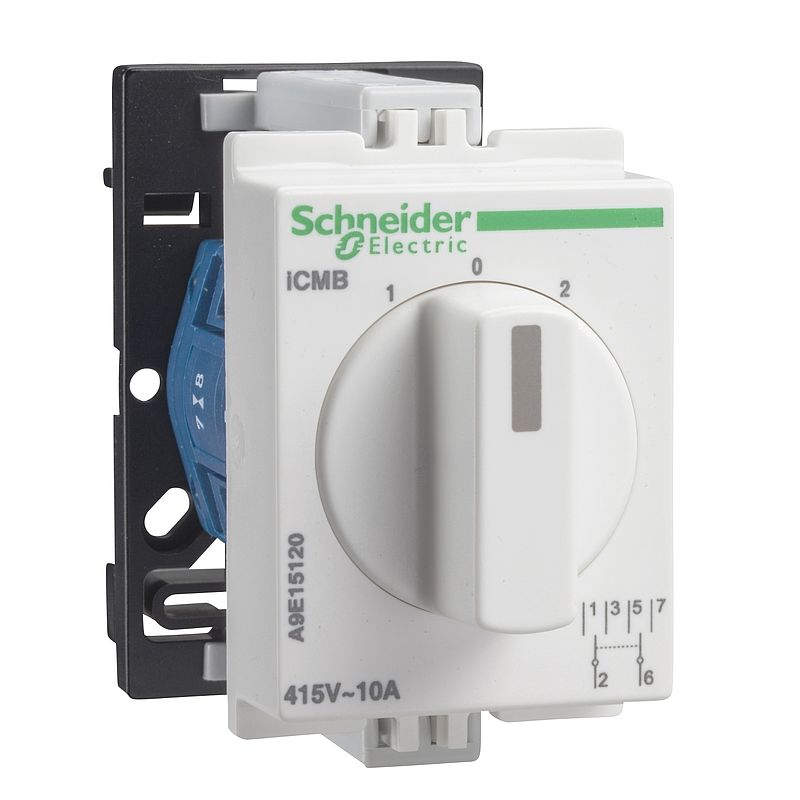

Gruppenschalter iCMB, 2 Positionen, 10A, 415V AC
A9E15120
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iCM |
| Produkt- oder Komponententyp | Wahlschalter |
| Kurzbezeichnung des Geräts | iCMB |
| Geräteanwendung | Elektrische Stromkreissteuerung |
| Art und Zusammensetzung der Kontakte | 2 Wechslerkontakte |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| Normen | VDE 0660 Teil 107 IEC 60947-3 EN 60947-3 UL |
Zusatzmerkmale |
| [Ie] Betriebsbemessungstrom | 10 A |
| Maximum operating voltage | 440 V |
| Betätigungsart | Drehgriff 3 Positionen |
| Beschriftung | 1 - 0 - 2 |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 60 mm |
| Breite | 36 mm |
| Tiefe | 75 mm |
| Produktgewicht | 58 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Elektrische Lebensdauer | AC-21A: 200000 Zyklen |
| Anschlüsse - Klemmen | Jumper-Anschlüsse1,5 mm² |
| Drahtabisolierungslänge | 9 mm für Unterseite Verbindung |
| [M] Anzugsdrehmoment | 1 Nm Unterseite | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Umgebungstemperatur bei Lagerung | -25…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 74,0 g |
| VPE 1 Höhe | 4,3 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 8,4 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 80 |
| VPE 2 Gewicht | 6,407 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
