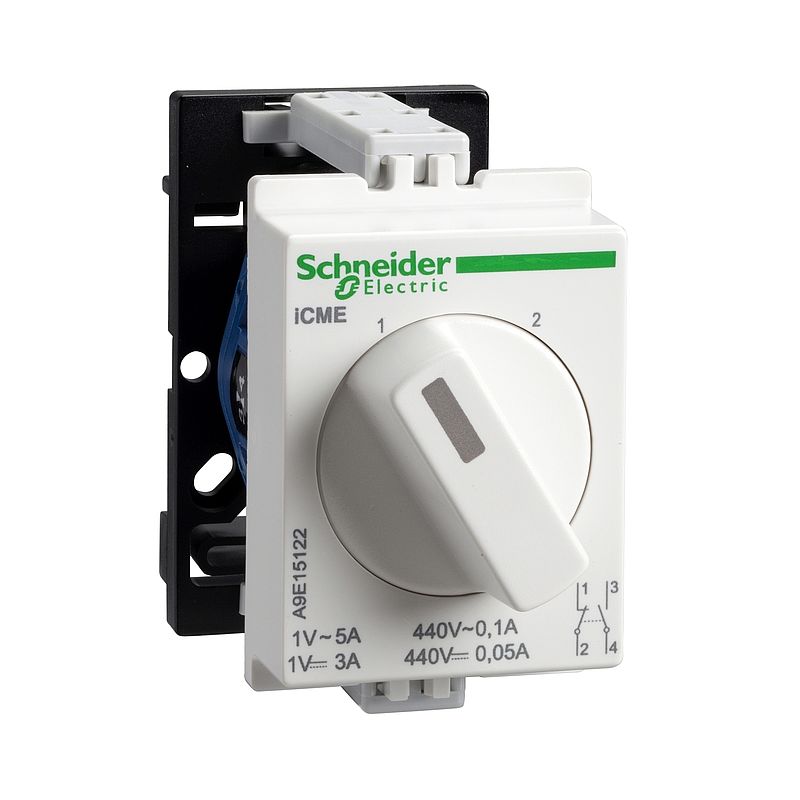

Wahlschalter iCME, 1S+1Ö, 2 Pos., 10A, Spg.-Bereich 30mV - 440V AC/DC
A9E15122
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti 9 iCM |
| Produkt- oder Komponententyp | Wahlschalter |
| Kurzbezeichnung des Geräts | iCME |
| Geräteanwendung | Elektrische Stromkreissteuerung |
| Art und Zusammensetzung der Kontakte | 1 S + 1 Ö |
| Normen | EN 60947-3 IEC 60947-3 VDE 0660 Teil 107 UL |
Zusatzmerkmale |
| Maximum operating voltage | 440 V |
| Betätigungsart | Drehgriff 2 Positionen |
| Beschriftung | 1 - 2 |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 60 mm |
| Breite | 36 mm |
| Tiefe | 75 mm |
| Produktgewicht | 44 g |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Elektrische Lebensdauer | AC-21A: 200000 Zyklen |
| Anschlüsse - Klemmen | Jumper-Anschlüsse1,5 mm² |
| Drahtabisolierungslänge | 9 mm für Unterseite Verbindung |
| [M] Anzugsdrehmoment | 1 Nm Unterseite | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -20…55 °C |
| Umgebungstemperatur bei Lagerung | -25…80 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 68 g |
| VPE 1 Höhe | 4,3 cm |
| VPE 1 Breite | 7,6 cm |
| VPE 1 Länge | 8,4 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 80 |
| VPE 2 Gewicht | 5,958 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
7 Dokumente
| 2-4-7 positions voltage switch iCMV-iCMA-iCMB-iCMD-iCME - 3D CAD 15/10/24 · CAD | 1,6 MB | Download |
| 2...7 ways switch iCMA,iCMB, iCMDiCME, iCMV Acti 9 - 3D CAD 17/09/24 · CAD | 1,8 MB | Download |
| Installationsgeräte 16/09/24 · Katalog | 36,5 MB | Download |
| iCMB - iCMC - iCMD - iCME - iCMA - iCMV - Gebrauchsanweisung 15/09/24 · Gebrauchsanleitung | 0,2 MB | Download |
| A9E15122 REACh-Erklärung
08/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9E15122 China-RoHS-Erklärung
08/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
| A9E15122 EU-RoHS-Erklärung
08/09/24 · Declaration of Conformity (Sustainability) |
0,2 MB | Download |
