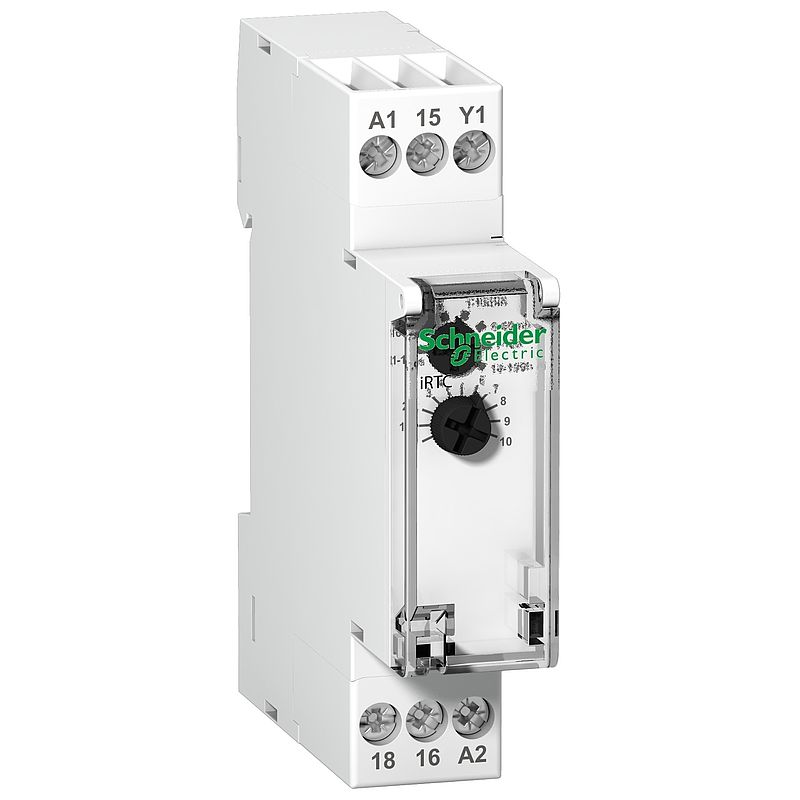

Zeitverzögertes Rückfallrelais iRTC, 0,1 sec-100 Std., 24-240VAC, 24VDC
A9E16067
Materialpreisgruppe
: D3
122,00 EUR
EAN Code: 3606480377433
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Application Notes
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Certificate
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Zeitverzögerungsrelais |
| Zeitverzögerungsfunktion | Abschaltverzögerungen einer Last bei Kontaktöffnung |
| Baureihe | Acti9 |
| Produktname | IRT |
| Kurzbezeichnung des Geräts | iRTC |
| Zusammensetzung der Signalkontakte | 1 Wechslerkontakt | Zusatzmerkmale |
| [Ie] Betriebsbemessungstrom | 8 A bei 250 V AC 8 A bei 250 V DC 0,01 A bei 5 V DC |
| Impulsdauer | > 100 ms |
| Lokale Signalisierung | LED, Blitzlicht für Zeitverzögerung |
| Typ Einstellung | Drehknopf: Konfiguration Zeitverzögerung |
| Zeitverzögerungsbereich | 0,1 - 360000 s |
| Genauigkeitsfehler | +/- 10 % |
| Wiederholungsgenauigkeit | +/-0,5 % |
| [Uc] Steuerkreisspannung | 24 - 240 V AC 50/60 Hz 24 V DC |
| [UH,nom] Bemessungs-Betriebsspannung | 24 - 240 V AC bei 50/60 Hz 24 V DC |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 93 mm |
| Breite | 18 mm |
| Tiefe | 72 mm |
| Produktgewicht | 0,065 kg |
| Farbe | Weiß |
| Mechanische Lebensdauer | 5000000 Zyklen |
| Elektrische Lebensdauer | AC-1: 100000 Zyklen |
| Unterspannungsverhalten | 100 ms |
| Anschlüsse - Klemmen | Tunnelklemmen für 2 Kabel(n) 1,5 mm² flexibel mit Kabelende Tunnelklemmen für 2 Kabel(n) 1,5 mm² flexibel ohne Kabelende Tunnelklemmen für 2 Kabel(n) 2,5 mm² fest mit Kabelende Tunnelklemmen für 2 Kabel(n) 2,5 mm² fest ohne Kabelende |
Montage |
| Schutzart (IP) | IP20 |
| Störfestigkeit gegen Unterbrechungen | 20 ms |
| Umgebungstemperatur bei Betrieb | -5…55 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 79 g |
| VPE 1 Höhe | 2 cm |
| VPE 1 Breite | 7,5 cm |
| VPE 1 Länge | 10,2 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Gewicht | 3,621 kg |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) |
|
Mercury free
|
Ja |
