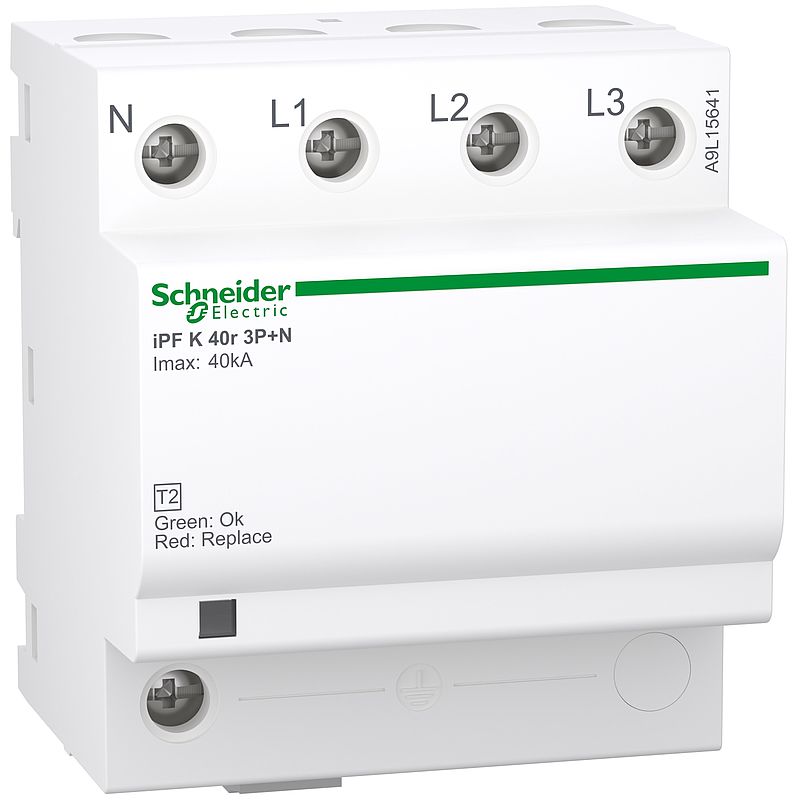

Überspannungsableiter iPF K 40, Typ 2, 3P+N, Imax 40kA, In 15kA, TT & TN-S, FM-Kontakt
A9L15641
Materialpreisgruppe
: D6
280,00 EUR
EAN Code: 3606486676066
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Certificate
|
Download |
|
Konformitätserklärung
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktbereich | Acti9 |
| Produktname | Acti9 iPF K |
| Produkt- oder Komponententyp | Überspannungsableiter |
| Kurzbezeichnung des Geräts | iPF K |
| Geräteanwendung | Verteilung |
| Normen | IEC 61643-11:2011 |
| Produktzertifizierungen | CE EAC |
| Beschreibung der Pole | 3P + N |
| Fernmeldekontakt | Mit |
| Typ des Überspannungsableiters | Elektrisches Verteilungsnetzwerk |
| Erdungssystem | TT TN-S |
Zusatzmerkmale |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Technologie des Überspannungsableiters | MOV + GDT |
| [Ue] Bemessungs-Betriebsspannung | 230/400 V AC (+/-10 %) bei 50/60 Hz |
| [In] Nennableitstoßstrom | Gleichtakt: 15 kA (L/PE) Gleichtakt: 15 kA (N/PE) Differentialbetrieb: 15 kA (L/N) |
| [Imax] max. Ableitstoßstrom | Gleichtakt: 40 kA L/PE Gleichtakt: 40 kA N/PE Differentialbetrieb: 40 kA L/N |
| [Uc] höchste Dauerspannung | Gleichtakt: 260 V N/PE Differentialbetrieb: 340 V L/N |
| [Up] Schutzpegel | Gleichtakt <1,5 kV Typ 2 N/PE Differentialbetrieb <1,5 kV Typ 2 L/N |
| [Ut] Zeitweilige Überspannung TOV | 337 V L/N 5 s Festigkeit 442 V L/PE 5 s Festigkeit 1200 V N/PE 200 ms Festigkeit 1453 V L/PE 200 ms Festigkeit |
| Max. netzseitiger Überstromschutz | Zugehöriger Trennschalter iK60N 40 A Kurve C - Icu 6 kA Angeschlossene Sicherung gG 63 A - Icu 25 kA |
| Signalkreisspannung | 0,25 A/250 V AC 50/60 Hz |
| Montagemodus | Aufsteckbar (DIN-Schiene) |
| 9-mm-Raster | 8 |
| Höhe | 81 mm |
| Breite | 72 mm |
| Tiefe | 69 mm |
| Produktgewicht | 420 g |
| Farbe | Weiß (RAL 9003) |
| [Ipe] Schutzleiterstrom | 0,003 mA |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) 25 mm² fest Tunnelklemmen (oben oder unten) 16 mm² flexibel Tunnelklemmen (oben oder unten) 16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3,5 Nm | Montage |
| Schutzart (IP) | IP20 |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 7 cm |
| VPE 1 Breite | 7,2 cm |
| VPE 1 Länge | 8,1 cm |
| VPE 1 Gewicht | 292 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 10 cm |
| VPE 2 Breite | 8 cm |
| VPE 2 Länge | 28 cm |
| VPE 2 Gewicht | 906 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 11,313 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
