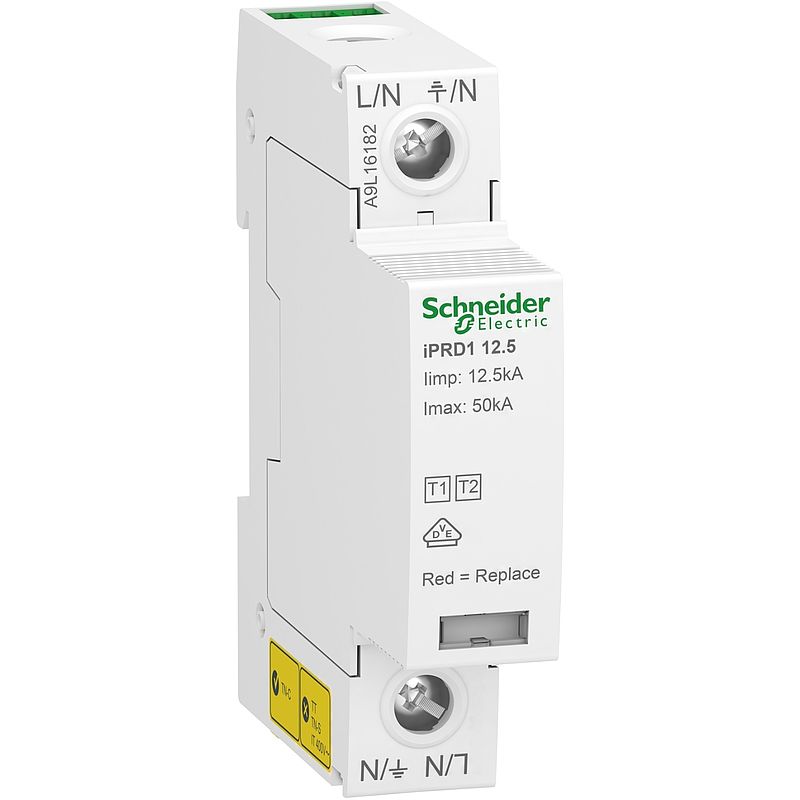

Kombiableiter Typ 1+2, Acti9 iPRD1 12.5r, 1P, 230V AC, Imax 50kA, Fernmeldek.

A9L16182

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Instruction sheet Download
CAD Download
Brochure Download
Environmental Disclosure Download
Circularity Profile Download

Spezifikationen

Hauptmerkmale
ProduktbereichActi9
ProduktnameActi9 iPRD1
Produkt- oder KomponententypÜberspannungsableiter mit steckbarem Modul
Kurzbezeichnung des GerätsiPRD1 12.5
GeräteanwendungVerteilung
NormenEN 61643-11:2012
IEC 61643-11:2011
GütesiegelCE
EAC
VDE
Beschreibung der Pole1P
FernmeldekontaktMit
Zusammensetzung der Signalkontakte1 SD (1 W)
Typ des ÜberspannungsableitersElektrisches Verteilungsnetzwerk
ErdungssystemTN-C
Zusatzmerkmale
Typ der Überspannungsableiter-KlasseTyp 1 + 2
Technologie des ÜberspannungsableitersMOV (Varistor) + GDT (Gasableiter)
[Ue] Betriebsbemessungsspannung 230 V AC (+/-10 %) bei 50/60 Hz
[In] Nennableitstoßstrom20 kA
[Imax] max. Ableitstoßstrom50 kA
[Iimp] BlitzstoßstromGleichtakt: 12,5 kA L/PE
[Uc] höchste DauerspannungGleichtakt: 350 V L/PE
[Up] Schutzpegel <1,5 kV Typ 1 + 2
Schutzleiterstrom0,9 mA L/PE
[Ut] Zeitweilige Überspannung TOV442 V L/PE 120 min Festigkeit
1455 V L/PE 200 ms sicherer Ausfallmodus
Max. netzseitiger ÜberstromschutzAngeschlossene Sicherung gG 160 A 120 kA Standard
Zugehöriger Trennschalter Compact NSX160E 80 A 25 kA Standard
Lokale SignalisierungBetrieb: mechanische Anzeige (weiß)
Ende der Lebensdauer: mechanische Anzeige (rot)
MontagemodusAufsteckbar (DIN-Schiene)
9-mm-Raster2
Höhe89 mm
Breite18 mm
Tiefe69 mm
Produktgewicht171 g
FarbeWeiß (RAL 9003)
MaterialPA6
Anschlüsse - KlemmenTunnelklemmen (Phase) 10…25 mm² flexibel
Tunnelklemmen (Phase) 10…35 mm² fest
Tunnelklemmen (Erde) 16…25 mm² flexibel
Tunnelklemmen (Erde) 16…35 mm² fest
Drahtabisolierungslänge14 mm
[M] Anzugsdrehmoment3,5 Nm
Montage
Schutzart (IK)IK05 entspricht IEC 62262
Verschmutzungsgrad3
Relative Luftfeuchtigkeit5…95 %
Betriebshöhe2.000 m
Umgebungstemperatur bei Betrieb-25…60 °C
Umgebungstemperatur bei Lagerung-40…80 °C
Verpackungseinheiten
VPE 1 ArtPCE
VPE 1 Menge1
VPE 1 Gewicht189,0 g
VPE 1 Höhe2,0 cm
VPE 1 Breite8,0 cm
VPE 1 Länge9,0 cm
VPE 2 ArtBB1
VPE 2 Menge12
VPE 2 Gewicht2,342 kg
VPE 2 Höhe8,5 cm
VPE 2 Breite10,0 cm
VPE 2 Länge27,5 cm
VPE 3 ArtS02
VPE 3 Menge36
VPE 3 Gewicht7,273 kg
VPE 3 Höhe15,0 cm
VPE 3 Breite30,0 cm
VPE 3 Länge40,0 cm
Vertragliche Gewährleistung
Gewährleistung18 Monate

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
Frei von REACh-SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
